Para usar el MIDI para el bypass de la reverb y bucle de
efectos:
No es necesaria ninguna configuración. Use el mismo canal
MIDI usado para elegir los canales del Machete comentado
antes. Para el bucle de efectos, envíe un mensaje de cambio en
el controlador continuo MIDI #85. (0a 63 para bypass del bucle
y 64 a 127 para activación). Para la reverb, envíe un mensaje
de cambio en el controlador continuo MIDI #84. (0 a 63 para
bypass de la reverb y 64 a 127 para activación).
Notas acerca del uso del MIDI:
1. Puede volver a activar el modo de aprendizaje MIDI para
reasignar los canales.
2. Los mensajes MIDI de selección de banco son ignorados.
3. Cuando esté en el modo de aprendizaje MIDI, la pedalera
del Machete continuará funcionando, pero los cambios que
haga con ella no serán "memorizados".
4. Para borrar todas las asignaciones MIDI del Machete,
mantenga pulsado el interruptor "+/–" o el "CH 2" mientras
enciende el amplificador y luego suelte dicho interruptor.
Z. FOOTSWITCH Conecte aquí la pedalera incluida para usar
las funciones de conmutación remota (vea la página ).
AA. PARALLEL SPEAKER JACKS
Conecte aquí unos recintos acústicos y ajuste después el
interruptor LOAD IMPEDANCE {BB} de acuerdo a ello.
!
De cara a evitar posibles daños en la unidad,
SIEMPRE debe
haber un altavoz conectado a las tomas SPEAKER cuando el
amplificador esté encendido.
BB. LOAD IMPEDANCE Ajuste este interruptor al valor de
impedancia de carga total adecuado a los altavoces que tenga
conectados, de acuerdo a la tabla siguiente:
AJUSTE
ALTAVOZ ALTAVOZ IMPEDANCIA INTERRUPTOR
UNO DOS TOTAL LOAD IMPEDANCE
Ω + Ninguno = Ω
Ω + Ω = Ω
Ω + Ninguno = Ω
Ω + Ω = Ω
Ω + Ninguno = Ω
!
Cuando cambie las conexiones de los altavoces coloque el
amplificador en "STANDBY" {P} o apáguelo {O}.
• SUSTITUCIÓN DE VÁLVULAS •
• ETIQUETA DE INFORMACIÓN DE VÁLVULA •
• PANEL TRASERO (CONTINUACIÓN) •
Su nuevo amplificador Fender® está equipado con válvulas
de máxima calidad, suministradas por varios fabricantes
de distintas partes del Mundo. En caso de roturas de stocks
ocasionales, el tipo de válvula concreta usada en cada
amplificador está sujeta a cambios sin previo aviso.
A la hora de sustituir las válvulas de salida, tenga en cuenta las
especificaciones concretas de válvula de los originales incluidos con su
amplificador. Por ejemplo, los tipos de válvula de salida 6L6 usados por Fender
incluyen, pero sin que eso suponga una limitación, las siguientes: 6L6C; 6L6CQ; 6L6RD,
etc. La instalación de un tipo de válvula distinto puede requerir algún ajuste a cargo
de un técnico especialista de cara a evitar una posible reducción en el rendimiento y
en la duración de la válvula.
Además, Groove Tubes® verifica y clasifica cada una de nuestras válvulas de salida
en base al rendimiento comprobado. Las válvulas son clasificadas con una etiqueta
en la base, con un valor grosero de acuerdo al color AZUL, BLANCO y ROJO y una
valor más preciso con una escala del 1-10. Por ejemplo, si su amplificador viene
equipado con un par de válvulas de potencia 6L6 emparejadas con una clasificación
de BLANCO-6, cualquier válvula de recambio que esté marcada con una etiqueta
BLANCA dará un buen resultado. Si consigue unas válvulas de recambio que también
estén marcadas como BLANCO-6, esa será la opción ideal.
Si tiene cualquier duda en este aspecto, póngase en contacto con su distribuidor o
servicio técnico oficial Fender.

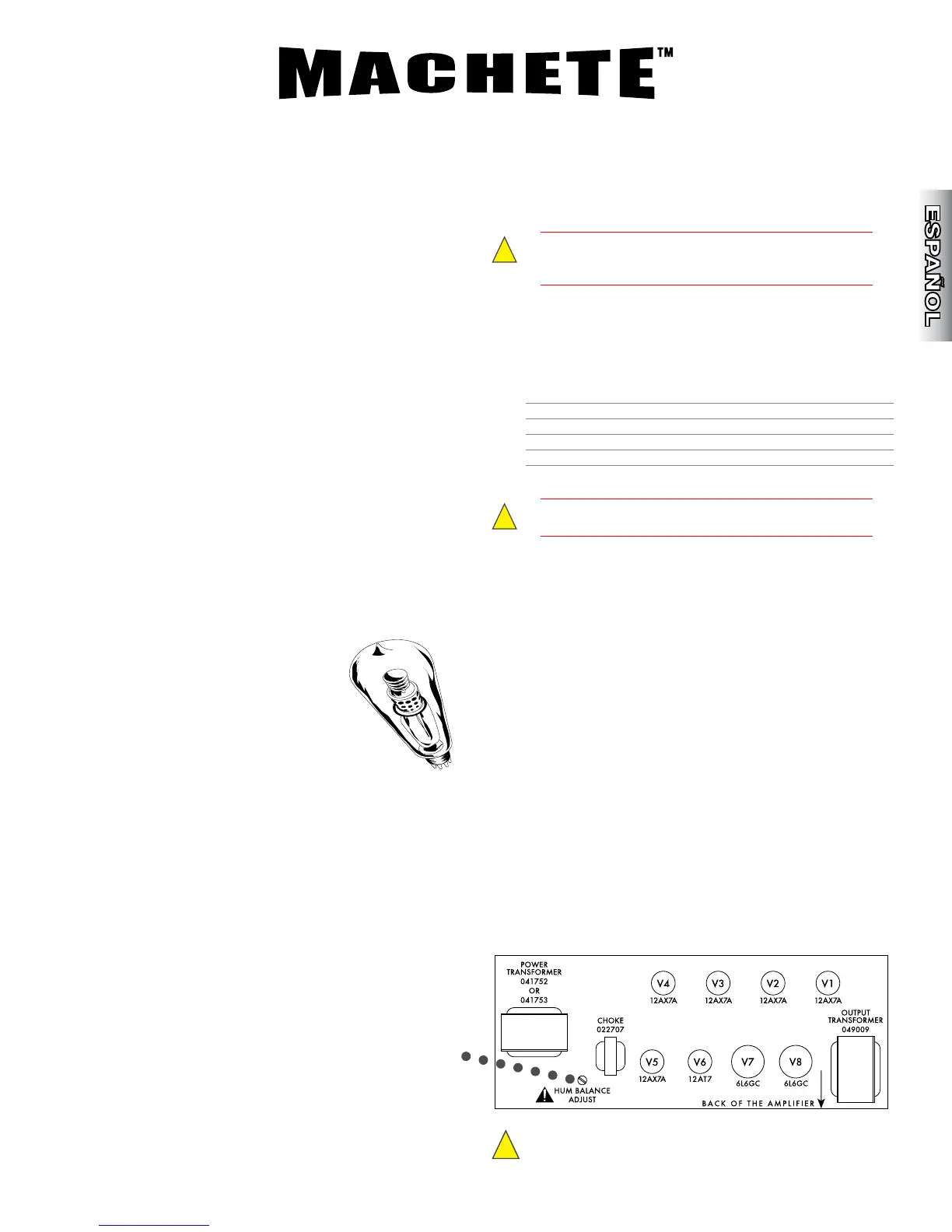

La etiqueta de información de válvula está en la parte interior del recinto acústico
e incluye información de la colocación de las válvulas y del "hum balance adjust".
HUM BALANCE ADJUST — Este control está situado en la parte inferior
del chasis del amplicador, tal como puede ver en la etiqueta de información de
válvula. En caso de que tenga que sustituir cualquiera de las válvulas, use este ajuste
para reducir al mínimo el zumbido que será emitido por el amplicador cuando esté
en reposo (cuando no esté reproduciendo ninguna señal). Coloque al mínimo ambos
mandos GAIN {C y G} y ajuste al máximo los dos mandos VOLUME {D y H} y LOW {E y I}.
Coloque el resto de mandos de canal en su posición central (50%). Elija el canal 2. Use
un pequeño destornillador plano para ajustar este control hasta que el zumbido sea
casi imperceptible. Elija el canal 1. Si el zumbido no es inferior al del canal 2, pruebe
a sustituir la válvula V2.
!
INFORMACIÓN DE SEGURIDAD IMPORTANTE — Vuelva a
colocar y asegure en su sitio la tapa trasera después de sustituir las válvulas.
