25

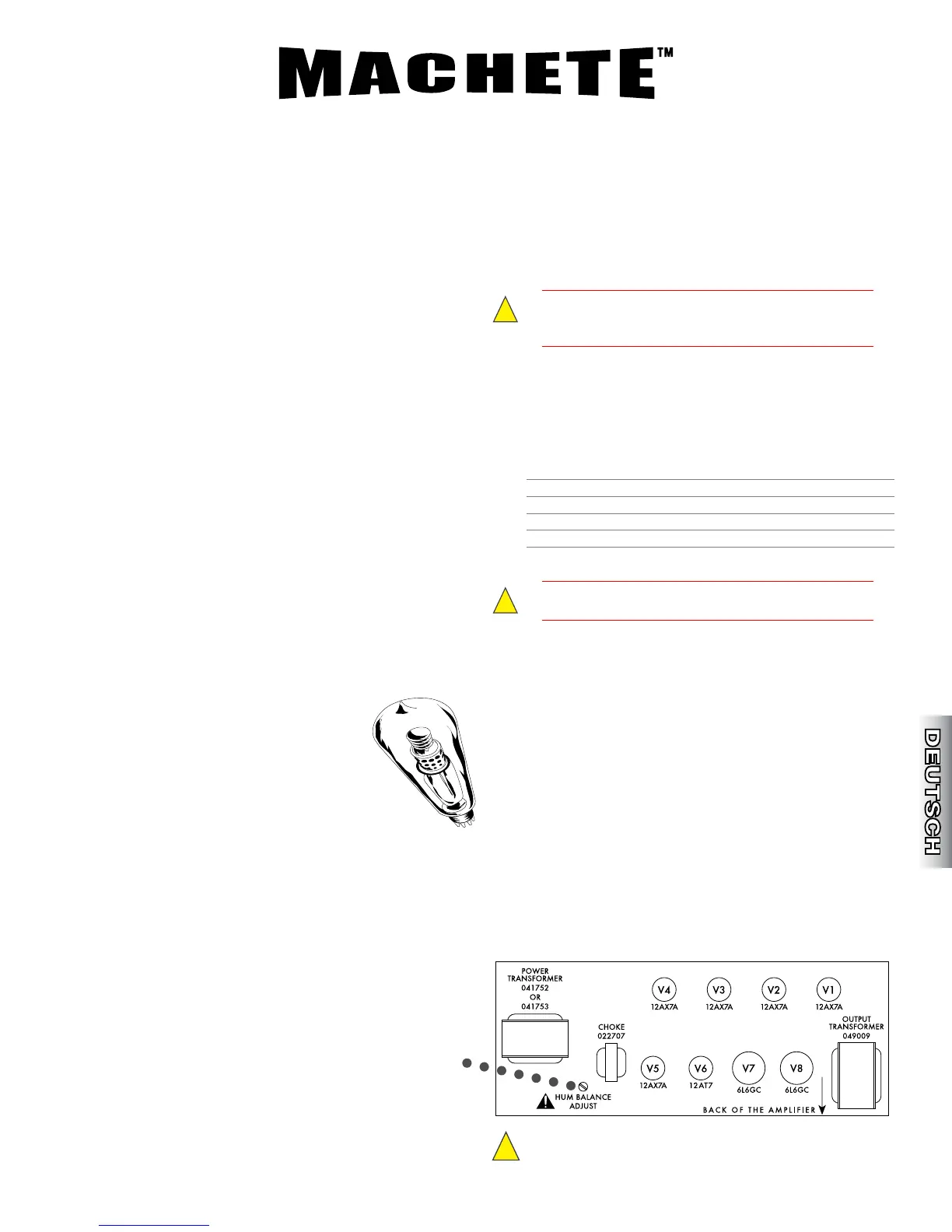

Das Label mit Röhreninformationen bendet sich auf der Innenwand des Verstärker-
gehäuses und beschreibt die Röhrenpositionen und die Position des Hum Balance
Adjust-Reglers.
HUM BALANCE ADJUST — Dieser Regler bendet sich auf der Innenseite
des Verstärkerchassis (siehe Label mit Röhreninformationen). Nach dem Austausch
von Röhren können Sie mit diesem Regler etwaige Brummgeräusche im Leerlauf des
Verstärkers verringern. Drehen Sie beide GAIN-Regler {C und G} ganz zurück. Drehen
Sie beide VOLUME-Regler {D und H} und beide LOW-Regler {E und I} ganz auf. Drehen
Sie alle anderen Kanalregler zu 50 % auf. Wählen Sie Kanal 2. Stellen Sie den Regler
mit einem kleinen Schraubenzieher so ein, dass das Brummen möglichst gering ist.
Wählen Sie Kanal 1. Wenn das Brummen nicht geringer als bei Kanal 2 ist, ersetzen
Sie probeweise die V2 Röhre.
!
WICHTIGER SICHERHEITSHINWEIS — Nach dem Ersetzen der
Röhren müssen Sie die Rückwand wieder einsetzen und befestigen.
4. Durch gleichzeitiges Drücken und Loslassen der "+/–" und
"CH 2" Tasten verlassen Sie den MIDI Learning-Modus.
Effekt-Loop und Reverb via MIDI auf Bypass schalten:
Es ist keine Einrichtung erforderlich. Verwenden Sie den
gleichen MIDI-Kanal wie im vorigen Abschnitt beim Wählen der
Machete-Kanäle. Für den Effekt-Loop senden Sie eine Change-
Meldung auf MIDI Continuous Controller #85. (Bei 0bis 63 wird
der Effekt-Loop umgangen, bei 64 bis 127 wird der Effekt-Loop
aktiviert.) Für den Reverb senden Sie eine Change-Meldung auf
MIDI Continuous Controller #84. (Bei 0 bis 63 wird der Reverb
umgangen, bei 64 bis 127 wird der Reverb aktiviert.)
Hinweise zur MIDI-Anwendung:
1. Sie können erneut in den MIDI Learning-Modus schalten, um
Channel1, Channel One Boost und Channel Two neu zuzuweisen.
2. MIDI Bank Select-Meldungen werden ignoriert. Man kann die MIDI
Program Change-Meldungen also nicht mit Banken kombinieren.
3. Im MIDI Learning-Modus funktioniert der Machete-Fuß-
schalter weiterhin, aber die mit dem Fußschalter vorgenom-
me nen Änderungen werden nicht "gespeichert".
4. Um alle MIDI-Zuordnungen im Machete zu löschen, halten
Sie beim Einschalten des Amps entweder die "+/–" oder die
"CH 2" Taste gedrückt. Dann können Sie die Taste loslassen.
Z. FOOTSWITCH Schließen Sie hier den mitgelieferten Fuß-
schalter an, um Funktionen fernzubedienen (siehe Seite ).
AA. PARALLEL SPEAKER JACKS
Stellen Sie nach dem Anschließen von Boxen den LOAD
IMPEDANCE-Schalter {BB} auf den geeigneten Wert ein.
!
Es muss immer ein Lautsprecher an eine der SPEAKER-Buchsen
angeschlossen sein, um Beschädigungen am Verstärker zu
vermeiden.
BB. LOAD IMPEDANCE Stellen Sie diesen Schalter entspre-
chend der folgenden Tabelle auf die Gesamtlastimpedanz der
angeschlossenen Boxen ein:
IMPEDANZ
BOX BOX GESAMT SCHALTER
EINS ZWEI IMPEDANZ EINSTELLUNG
Ω + None = Ω
Ω + Ω = Ω
Ω + None = Ω
Ω + Ω = Ω
Ω + None = Ω
!
Schalten Sie den Verstärker auf "STANDBY" {P} oder ganz aus
("OFF" {O}), wenn Sie Lautsprecheranschlüsse verändern.
• RÖHREN ERSETZEN •
• LABEL MIT RÖHRENINFORMATIONEN •
• RÜCKSEITE (FORTSETZUNG) •
Ihr neuer Fender®-Verstärker ist mit den hochwertigsten Röhren
ausgestattet, die weltweit von verschiedenen Herstellern
bezogen werden. Aufgrund der manchmal unregelmäßigen
Versorgung, kann der spezielle, in jedem Verstärker
verwendete Röhrentyp unangekündigt gewechselt werden.
Achten Sie beim Ersetzen von Ausgangsröhren bitte auf die speziel-
len Röhrenmarkierungen auf den Originalröhren, die ab Werk mit dem
Amp geliefert werden. Beispiel: Zu den von Fender benutzten 6L6 Ausgangs-
röhrentypen gehören unter anderen: 6L6C, 6L6CQ, 6L6RD etc. Die Installation
eines anderen Typs erfordert möglicherweise beträchtliche Einstellungen durch
einen qualifizierten Techniker, um eine verminderte Verstärkerleistung und
Röhrenlebensdauer zu vermeiden.
Zudem testet und sortiert Groove Tubes® viele der Ausgangsröhren und markiert
sie am Sockel entsprechend der gemessenen Leistung mit einer Grobeinstufung
in den Farben BLAU, WEISS oder ROT und einer Feineinstufung von 1 - 10.
Beispiel: Wenn Ihr Amp mit einem Paar abgestimmter 6L6 Leistungsröhren der
Einstufung WEISS-6 ausgeliefert wurde, sind alle Paare von 6L6 Leistungsröhren
mit der Grobabstufung WEISS ein guter Ersatz. Ein Paar Leistungsröhren mit der
Markierung WEISS-6 sind der perfekte Ersatz.
Bei Fragen oder Anliegen setzen Sie sich bitte mit Ihrem Fender-Fachhändler oder
einem autorisierten Service Center in Verbindung.
