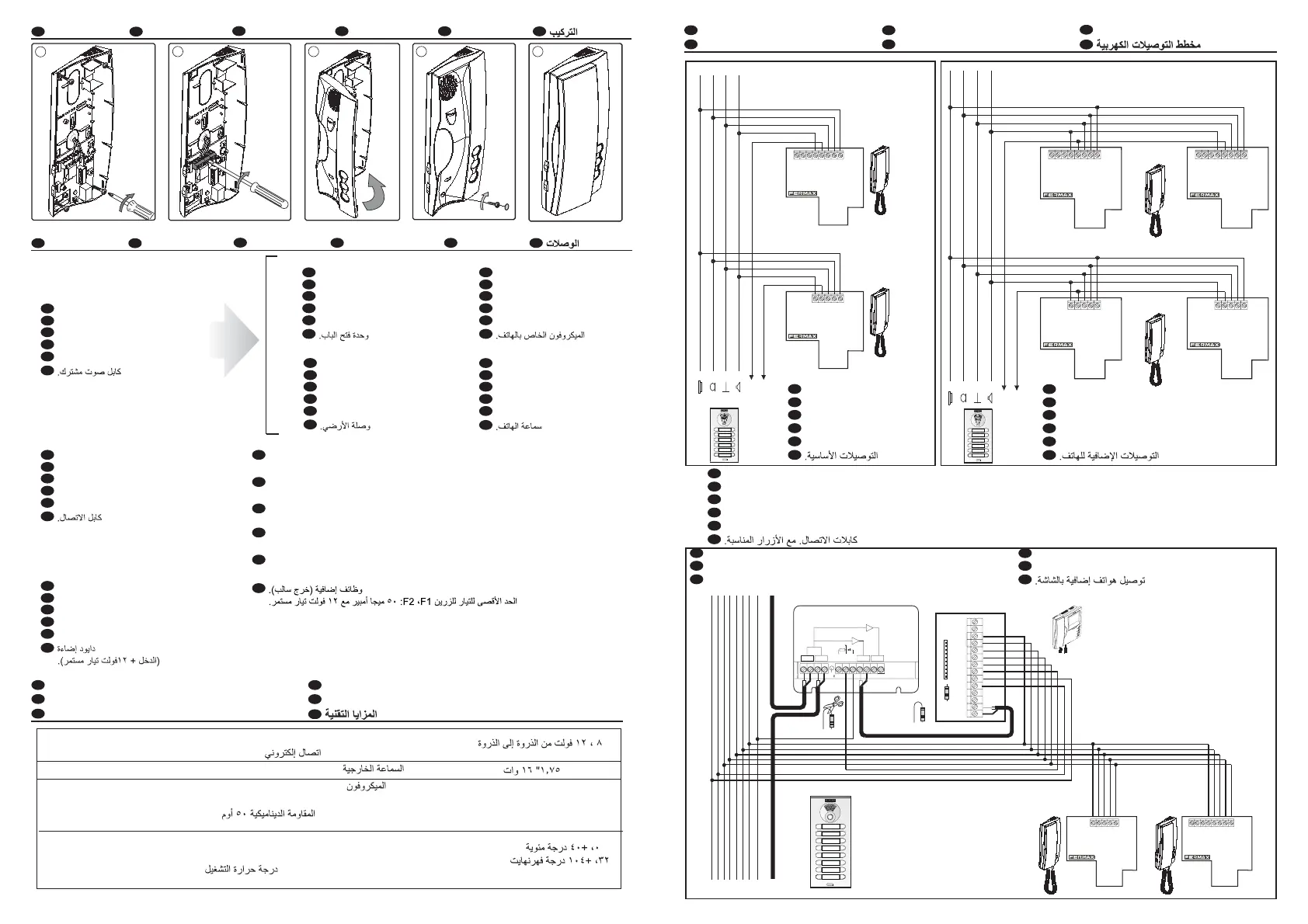

E
INSTALACIÓN
EN
INSTALLATION
F
INSTALLATION
D
INSTALLATION
P
INSTALAÇÃO
AR
1
53 42
E
CONEXIONES
EN
CONNECTIONS
F
CONEXIONES
D
VERBINDUNGEN
P
CONEXÕES
AR
• "4" :
E
Hilo de Llamada.
EN
Call Wire.
F
Fil d'appel.
D
Rufkabel.
P
Fio de Chamada.
AR
• "1" :
E
Abrepuertas.
EN
Door-opener.
F
Gâche électrique.
D
Türöffner.
P
Trinco.
AR
• "2" :
E
Micrófono Teléfono.
EN
Telephone Microphone.
F
Microphone du poste.
D
Telefonmikrofon.
P
Microfone do Telefone.
AR
• "6" :
E
Altavoz Teléfono.
EN
Telephone Speaker.
F
Haut-parleur du poste.
D
Telefonlautsprecher.
P
Altifalante do Telefone.
AR
• "3" :
E
Masa común.
EN
Common earth.
F
Masse commune.
D
Erdung.
P
Massa comum.
AR
E
CARACTERISTICAS TÉCNICAS
EN
TECHNICAL FEATURES
F
CARACTÉRISTIQUES TECHNIQUES
D
TECHNISCHE EIGENSCHAFTEN
P
CARACTERÍSTICAS TÉCNICAS
AR
Temperatura de funcionamiento - Working Temperature
Température de fonctionnement - Betriebstemperatur
Temperatura de funcionamento -
Resist. dinámica 50 Ω - Dinamic Resist. 50 Ω - Résistance dynamique 50 Ω - Dynamischer Widerstand 50 Ω
Resistência Dinâmica 50 Ω. −
Llamada Electrónica - Electronic call - Appel Electronique
Elektronischer Anruf - Chamada Eletrónica -
Micrófono - Microphone - Microphone - Mikrofon - Microfone -
Altavoz - Speaker - Haut-parleur - Lautsprecher - Altifalante -
• "1 - 2 - 3 - 6" :
E
Comunes de Audio.
EN
Common Audio Connectors.
F
Fils communs audio.
D
Gemeinsames Audiokabel.
P
Comuns de Áudio.
AR
• "F1, F2" :
E
Funciones adicionales (salida negativo «-»).
Corriente máxima por pulsador F1,F2: 50mA a 12Vdc.
EN
Additional functions (negative output).
Maximum current per pussbutton F1, F2: 50mA with 12Vdc
.
F
Fonctions supplémentaires (sortie négatif).
Courrant maximum du bouton-poussoir F1,F2: 50mA a 12Vdc
.
D
Zusatzfunktionen (Negativausgang).
Maximale Strömmung pro Taster F1, F2: 50mA mit 12Vdc.
P
Funções adicionais (saída negativo «-»).
Corrente máxima por botão F1,F2: 50mA a 12Vdc
.
AR
• "+12" :
E
luminación LED (entrada +12Vdc).
EN
LED illumination (input +12Vdc).
F
Illumination LED (entry +12Vdc).
D
Beleuchtung LED (input +12Vdc).
P
Iluminação LED (entrada +12Vdc).
AR
0, +40ºC
32, +104ºF
8 ¸ 12 Vpp /
1.75" 16 W /
BASIC
EXTRA
1236
12346
F1F2
+12
12346
12346
F1F2
+12
12346
BASIC
EXTRA
12346
F1F2
+12
12346
1236
E
ESQUEMA DE CABLEADO
EN
WIRING DIAGRAM
F
SCHEMA DE CABLAGE
D
VERKABELUNGSSCHEMA
P
ESQUEMA DE CABLAGEM
AR
E
Instalación Básica.
EN
Basic Installation.
F
Installation de base.
D
Basisinstallation.
P
Instalação Básica.
AR
E
Instalación Teléfono adicional.
EN
Additional Telephone Installation.
F
Installation d'un poste supplémentaire.
D
Installation eines Zusatztelefons.
P
Instalação de Telefone adicional.
AR
12346
F1F2
+12
12346
2 OUTPUTS VIDEO DISTRIBUTOR
DISTRIBUIDOR VIDEO 2 SALIDAS
V
5
V
1
M
+18
75
M
R1
34
+
V
2
REF.2448
6
VM M
-1+
COAX
(-)
2346
CT
R
R
BASIC
EXTRA
HIGH PERFORMANCE
MULTIPLEXED DIGITAL SYSTEM
STOP
VIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACK
+
M
-
V
4
3
2
1
CT
6
CN1
F2
F1
VIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACKVIA_PADSTACK
V
M
E
Instalación Monitor con Teléfonos adicionales.
EN
Monitor Installation with Additional Telephones.
F
Installation du moniteur avec les postes supplémentaires.
D
Monitorinstallation mit Zusatztelefonen.
P
Instalação do Monitor com Telefones adicionais.
AR
(*)
E
Hilos de Llamada. A los pulsadores correspondientes.
EN
Calling Wires. To the corresponding buttons.
F
Fils d'appel. Vers les boutons-poussoirs correspondants.
D
Rufkabel. Zu den entsprechenden Tasten.
P
Fios de Chamada. Aos botões correspondentes.
AR
.
(*)
(*)
