FERMOD KIT 5010 - Settings and Parameters; Initialization and First Power On; Rotation Direction Setup

Kit5010ExpSécu_Elec-A
10
2 3
7 - PARAMETRAGE / PARAMETERS
 Vérier que les sécurités sont câblées ou shuntées.
 La porte doit se manoeuvrer facilement à la main, sans
points durs mécaniques excessifs.
 Les butées doivent être installées.
 Pendant l'apprentissage, les sécurités horizontales, verticales
et les commandes d’ouverture sont fonctionnelles
7.1
INITIALISATION / 1ère MISE SOUS TENSION - INITIALIZATION / FIRST POWER ON

Check that all securities are connected or shunted.
 The door must be easily steered with hand.
 Butts must be mounted.
 During door setting, horizontal and vertical safety
devices and opening commands are active.
La première commande d'ouverture permet à l'unité de contrôle de déterminer :

le sens d'ouverture de la porte
 les positions extrêmes de porte ouverte et de porte fermée
Pour déterminer le sens d'ouverture, il faut qu'à la première commande d'ouverture la porte
soit placée manuellement dans sa position fermée et que la courroie soit susament tendue.
Dans le cas contraire la porte pourrait fonctionner à l'envers.
The rst opening command is important. Control unit determines:

the door opening side
 the open and closed door maxi positions
To determine opening side, close manually the door before doing rst opening command,
otherwise the door could open on the wrong side. Check that the belt is tight enough.

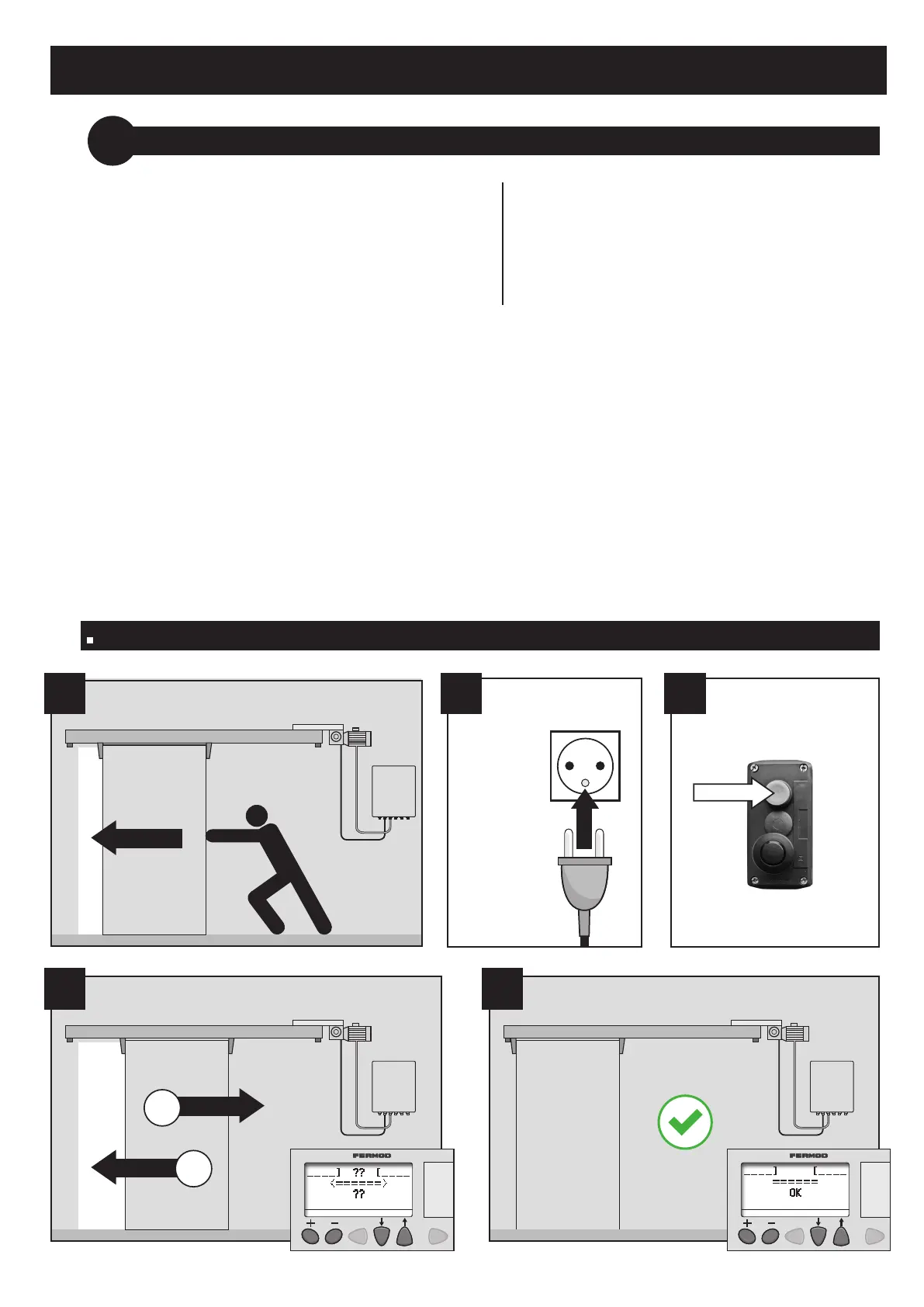

Procédure d’apprentissage du sens de rotation / How to set rotation way
FERMER
CLOSE
METTRE
SOUS
TENSION
COMMANDE
D’OUVERTURE
(bouton poussoir, badge...)
OPENING COMMAND
(push-button, badge...)
POWER
ON
1
2
PORTE
FERMEE
DOOR
CLOSED
4
1
??
??
5
OK
