FERMOD KIT 5010 - Passive Edgemount Security

Kit5010ExpSécu_Elec-A
9
Prol de xation
Fixation prole
Coller
Stick
Cliper
Slot
Contrôler régulièrement le bon état
de la bordure passive.
Control good status of the passive
edgemount security regularly.
Bourrelet
Gasket
2500
40 300 300 300 300 300 300 300 300
Ø4
Sens
Ouverture
2
3
4
!
Quand l’installation le permet
glisser la bordure par le dessus sinon
utiliser du savon liquide pour faciliter
le montage.
If possible slip the rubber gasket from
above. Use liquid soap to mount
more easily.
savon
soap
Poignée
Handle
Exemples
de montage
Mounting
examples
Percer + Fixer
Drill + Fix
Emboîter
Introduce
A positionner le plus prêt
possible du bord intérieur
de la porte (suivant possibilité)
To mount closest to the inner
edge of the door (according to
possibilities)

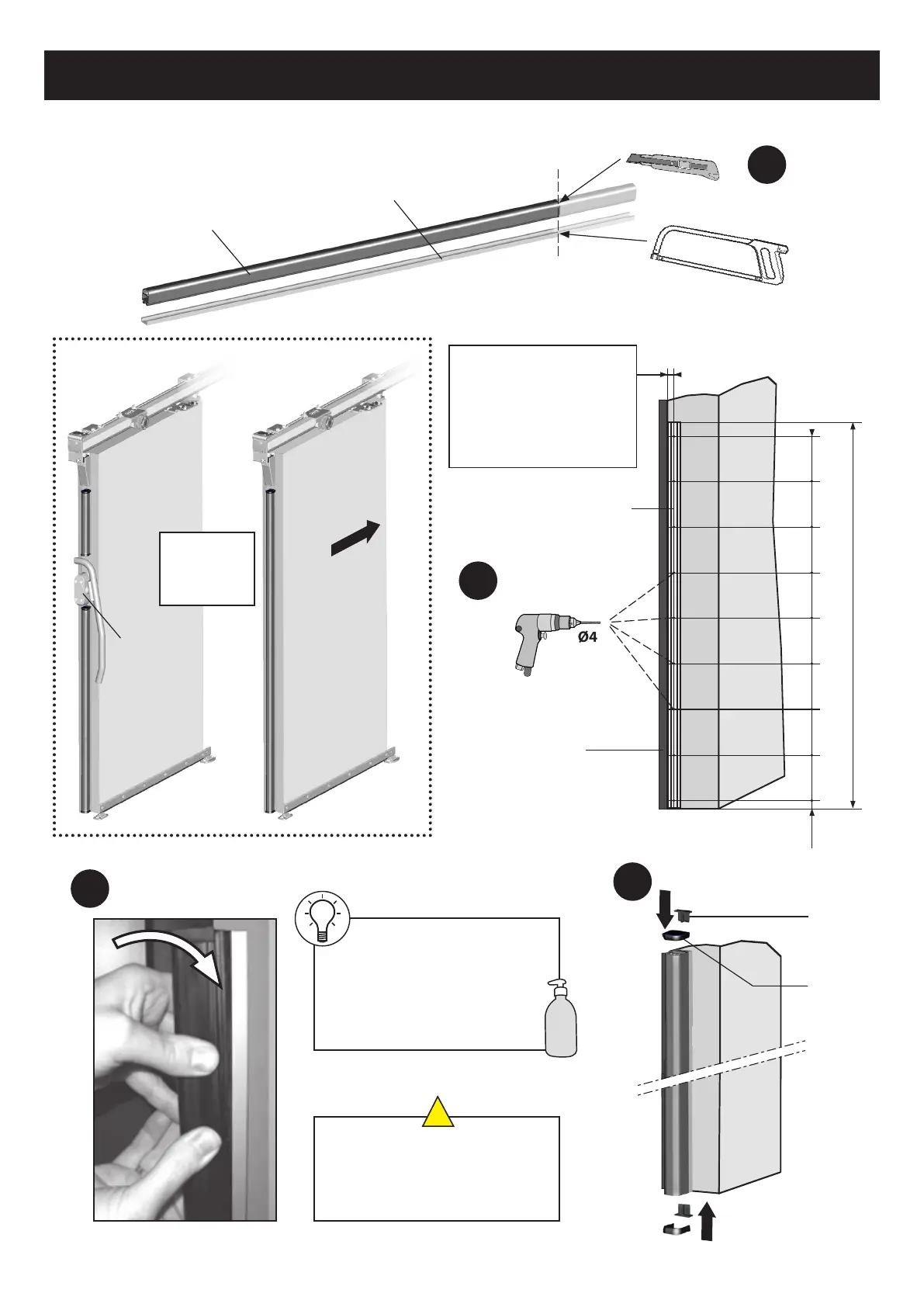

6 - MONTAGE DE LA BORDURE PASSIVE / PASSIVE EDGEMOUNT SECURITY
Couper
Cut
1
Bordure
Security gasket
Prol de xation
Fixation prole
