FERMOD KIT 5010 - Terminal Block Wiring

Kit5010ExpSécu_Elec-A
5
D
A
B
C
A
A
B

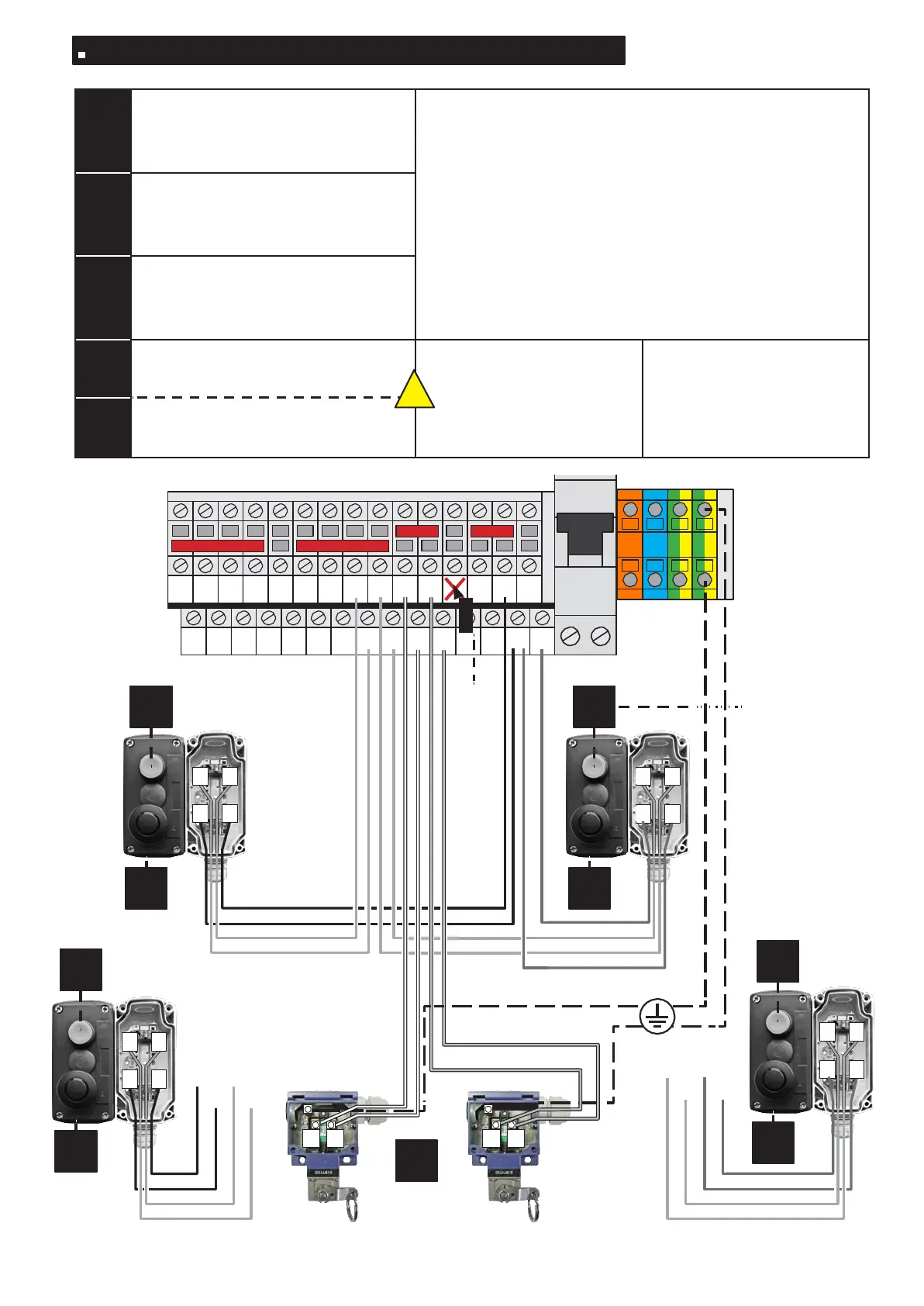

Kabling av klemmeboksen / Terminal block wiring
Kommando full åpning 1/2
eller trykk og hold (trykknapp)
Total opening command 1/2
or press and hold command (push-button)
Kommando delvis åpning 1/2
eller trykk og hold (trykknapp)
Partial opening command 1/2
or press and hold command (push-button)
Kommando full åpning 1/2
(trekksnor, radar, magnetisk sløyfe...)
Total opening command 1/2
(pull cord, radar, magnetic loop...)
Alle åpningskommandoene må være av
impulstypen (ellers forblir døren åpen
så lenge kontakten er aktiv)
All the opening commands must be impulse model
(otherwise the door remains open as
long as the contact is active)
Stopp 1/2 (hold-kontakt)
Stop 1/2 (hold-on contact)
E Stopp 1/2 (hold-kontakt)
Stop 1/2 (hold-on contact)
Fjern shunten for å kable
stoppkommandoer
!
Remove the corresponding
shunt to wire the stop commands
En D-stoppknapp må ikke kables
samtidig som en E-knapp i
samme koblingsklemme
Do not wire a stop button D
and a button E together in the
same connecting terminals
PE PE
1 1 1 1 7 8
9 10 11 12 13 14 15 16 17
4 5 2 2 6 3
3 2 2 2 2 2 2 18 19
Full åpning
Total opening
IKKE
KABLE
NOE*
DO NOT
CONNECT
ANYTHING
*
Full åpning
Total opening
3 4 3 4
1 2 1 2
D
Delvis åpning
Partial opening
D
Delvis åpning
Partial
opening
B
3 4
3 4
1 2 16 8
18 3
E
14 13 14 13
C
9 18 1 2
3 19
E
Full åpning
Total opening
*Unntatt ekstrautstyr for lav temperatur - Se separat anvisning
*Except negative temperature option - See separate mounting instructions
