In particolare con impianti monotubo, se la tubazione di aspirazione del combustibile è ini zial men te
vuota, perché la pompa del combustibile possa innescarsi, è necessario permettere lo sfiato
dell’aria contenuta nel tubo stesso. Si consiglia , prima di accendere il bruciatore, di allentare la
vite di collegamento al manometro sulla pompa ed eseguire poi il ciclo di accensione. Quando
il gasolio fuoriesce dalla vite, la pompa è innescata. Spegnere il bruciatore e riavvitare la vite.
R
W
SB
M
BV1
BV2
Z
FS
AB CD
t1
t3
t4
t3n
TSA
Termostati
Motore
Elettrovalvola
1° stadio
Elettrovalvola
2° stadio
Trasformatore
daccensione
Fotoresistenza
Segnale in uscita
Richiesta di segnale in ingresso
Legenda

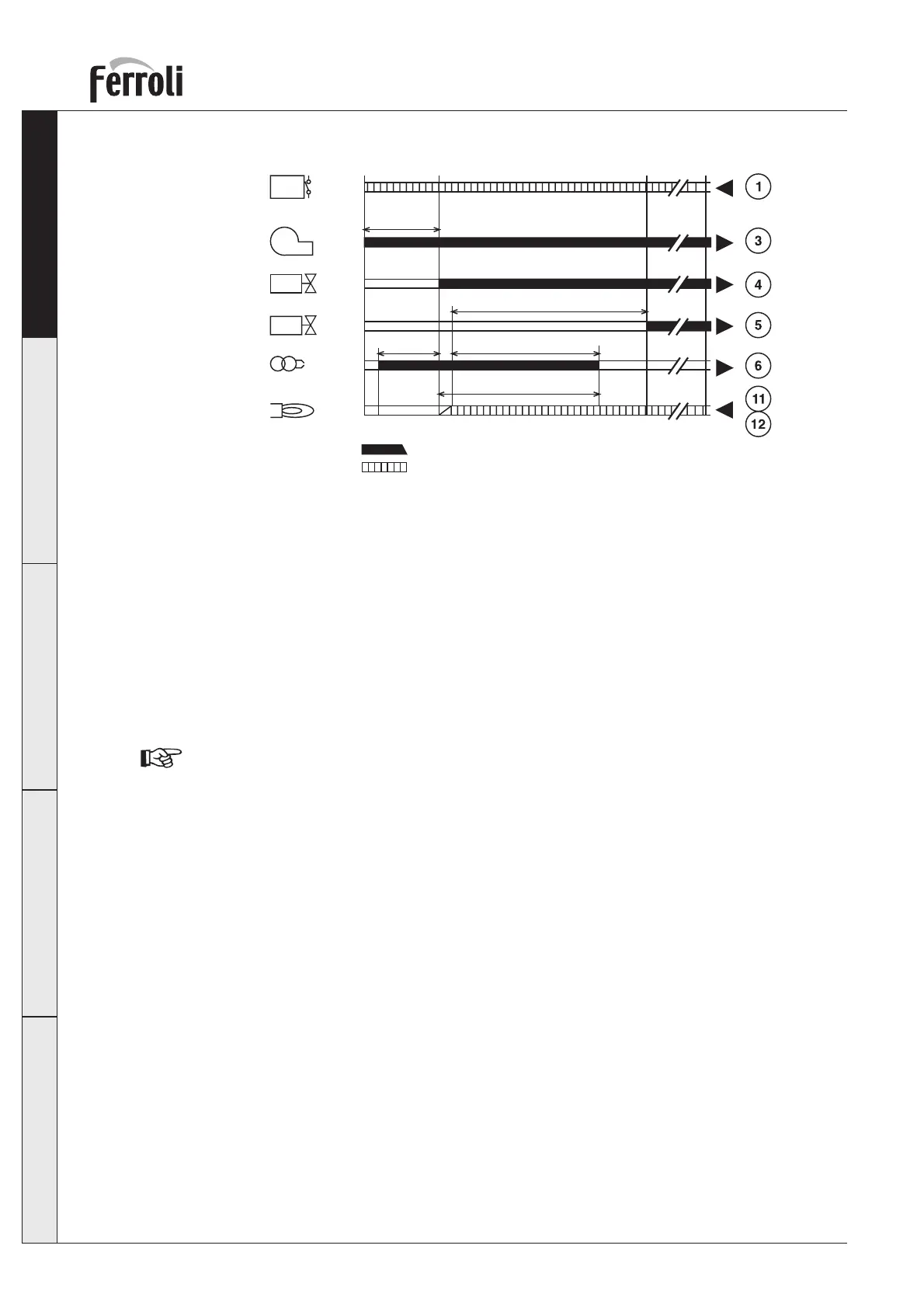

A Inizio della messa in servizio per bruciatori senza preriscaldatore
B Momento accensione fiamma
C Funzionamento
D Arresto per regolazione R
t1 Tempo di preventilazione
t3 Tempo di preaccensione
t3n Tempo dopo l’accensione
t4 Intevallo tra segnalazione fiamma e alimentazione BV2
TSA Tempo di sicurezza alla partenza
