SUN G10 2S
6
Cod. 35445523 - 02/2007 (Rev. 00)
H
(m)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
25 60
L (m)
Øi 8 mm. Øi 10 mm.
21
18
15
12
10
8
6
50
44
38
32
26
20
16

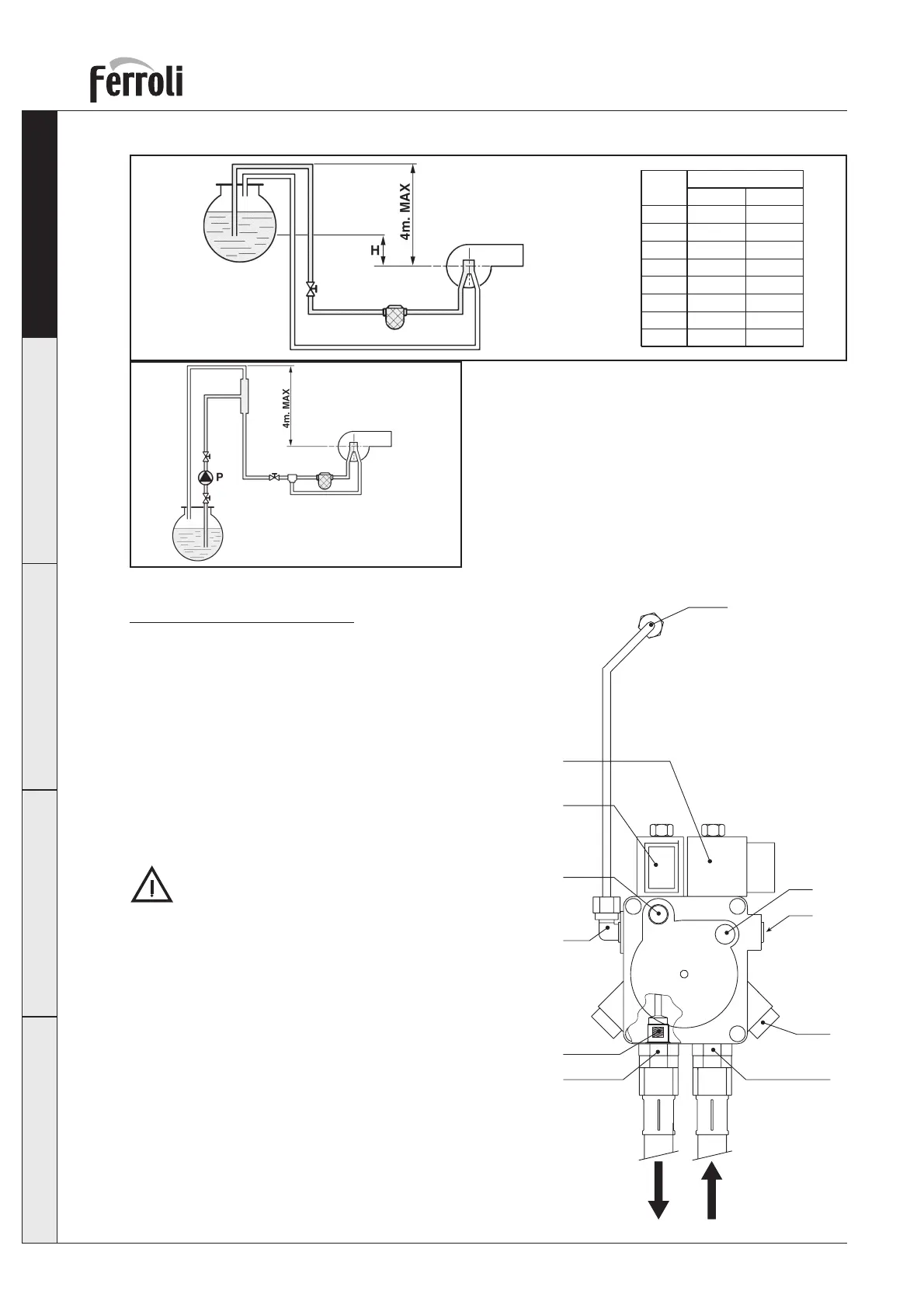

fig. 3c
C
fig. 3d
D
Nota: per ogni curva o saracinesca som ma re alla lun-
ghez za della tubazione 0,25 metri (per di te di
carico).
L Lunghezza totale del tubo di aspirazione com pre si
i tratti ver ti ca li
H Differenza di livello
Øi Diametro interno della tubazione
P Pompa ausiliaria
Collegamento alla pompa
Il bruciatore esce dalla fabbrica con il bypass interno alla
pompa chiuso, ovvero il bruciatore è pre di spo sto per col le ga -
men to bitubo. Togliere i tappi e collegare i due flessibili alla
pompa in aspirazione (1) e ritorno (2) come indicato in figura
4, avendo cura di non sottoporre a torsione i flessibili stessi
e di posizionarli in modo che non possano essere calpestati
o venire in contatto con parti calde della caldaia.
Volendo utilizzare il bypass interno alla pompa per col le ga -
men ti monotubo, è necessario togliere la vite di bypass (7)
e tappare il raccordo di ritorno (2) sulla pompa, collegando
il solo flessibile di aspi ra zio ne al raccordo (1).
Se la pompa viene fatta funzionare con ritorno
chiu so e vite di bypass inserita si dan neg gia
im me dia ta men te.
Legenda
1 Aspirazione
2 Ritorno con grano di by-pass interno
3 Mandata all’ugello
4 Regolazione pressione pompa 1° stadio
5 Attacchi manometro
6 Attacco vacuometro
7 Regolazione pressione pompa 2° stadio
8 Bobina 2° stadio
9 Bobina 1° stadio
10 Grano di by-pass
11 Ugello
fig 4
10
5
9
8
4
2
1
11
7
3
6
