10
SUN G3 R
Cod. 3540C353 - Rev. 01 - 02/2015
IT
In particolare con impianti monotubo, se la tubazione di aspirazione del combustibile è ini zial men te
vuota, perché la pompa del combustibile possa innescarsi, è necessario permettere lo sfiato
dell’aria contenuta nel tubo stesso. Si consiglia , prima di accendere il bruciatore, di allentare la
vite di collegamento al manometro sulla pompa ed eseguire poi il ciclo di accensione. Quando
il gasolio fuoriesce dalla vite, la pompa è innescata. Spegnere il bruciatore e riavvitare la vite.
3.2 Messa in servizio
Verifiche da eseguire alla prima accensione, e dopo tutte le operazioni di manutenzione che abbiano com-
portato la disconnessione dagli impianti o un intervento su organi di sicurezza o parti del bruciatore:
Prima di accendere il bruciatore,
• Controllare che il bruciatore sia fissato correttamente in caldaia con le tarature preliminari indicate
precedentemente.
• Accertarsi che caldaia ed impianto siano stati riempiti d’acqua od olio diatermico, che le valvole del
circuito idraulico siano aperte e che il condotto di evacuazione fumi sia libero e correttamente dimen-
sionato.
• Verificare la chiusura della porta caldaia, in modo che la fiamma si generi solamente all’interno della
camera di combustione.
• Montare il manometro ed il vacuometro sulla pompa (da togliere dopo la messa in funzione).
• Aprire le saracinesche lungo la tubazione del gasolio, assicurandosi che vi sia combustibile in ci ster na
e che il tubo di ritorno non abbia occlusioni.
Attenzione: Un eventuale occlusione può pro vo ca re la rottura dell’organo di tenuta della pompa.
Accensione del bruciatore
• Fornire alimentazione elettrica, chiudendo l’interruttore generale a monte del bruciatore
• Chiudere la linea dei termostati (caldaia/ambiente)
• Sbloccare l’apparecchiatura (premendo il pulsante rosso)
• Inizia il funzionamento secondo il diagramma di fig. 9:
1 Il motore del bruciatore si mette in rotazione assieme alla pompa: il gasolio aspirato viene to tal men te
inviato verso il ritorno. Si attiva contemporaneamente anche il trasformatore d’ac cen sio ne.
2 Si effettuano le fasi di preventilazione del focolare, prelavaggio di una parte del circuito gasolio,
preaccensione, con scarica fra le punte degli elettrodi.
3 Alla fine del prelavaggio l’apparecchiatura apre la valvola elettromagnetica BV1: il gasolio giunge
all’ugello, dal quale esce polverizzato. Il contatto con la scarica fra gli elettrodi, determina la forma-
zione della fiamma. Contemporaneamente inizia il tempo di sicurezza entro il quale la fotoresistenza
deve rivelare presenza di fiamma.
4 Se la fotoresistenza non rivela presenza di fiamma il bruciatore va in blocco (la spia rossa si il lu mi na).
Attendere circa 15 s, sbloccare e ripetere il ciclo di accensione.

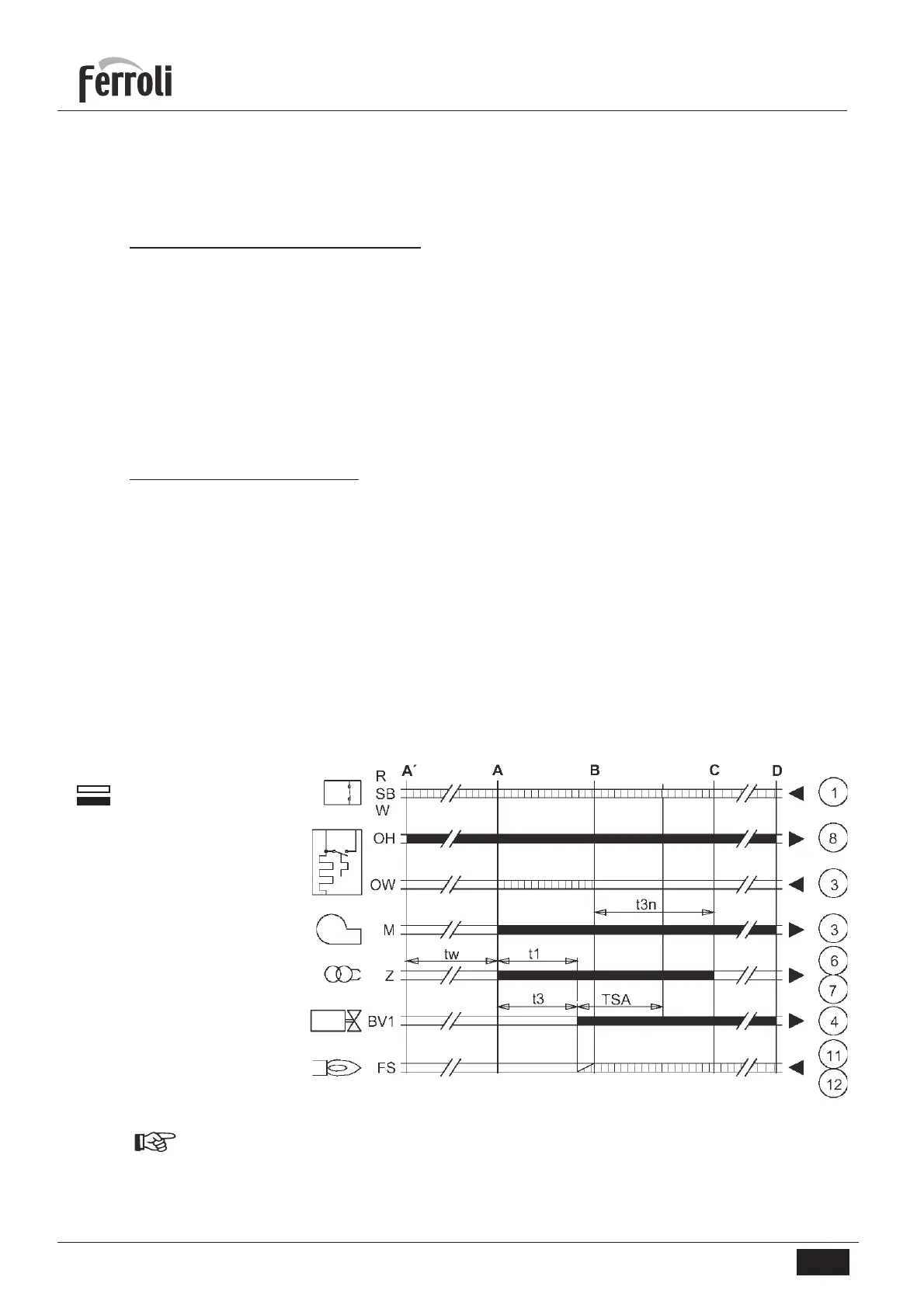

fig. 9
Se gna li necessari in ingresso
Se gna li di uscita dall'apparecchio
R-SB-W Termostati/Pressostati
FS Fotoresistenza
M Motore bruciatore
Z Trasformatore d'accensione
BV Valvola elettromagnetica
OH Preriscaldatore di gasolio
OW Contatto di consenso
al funzionamento
A Inizio avviamento
senza preriscaldatore
B Presenza di fiamma
C Funzionamento normale
D Arresto di regolazione (TA-TC)
A' Inizio avviamento
con preriscaldatore
t1 Tempo di preventilazione
TSA Tempo di sicurezza
t3 Tempo di preaccensione
t3n Tempo di postaccensione
tw Tempo di preriscaldamento
