8
SUN G3 R
Cod. 3540C353 - Rev. 01 - 02/2015
IT

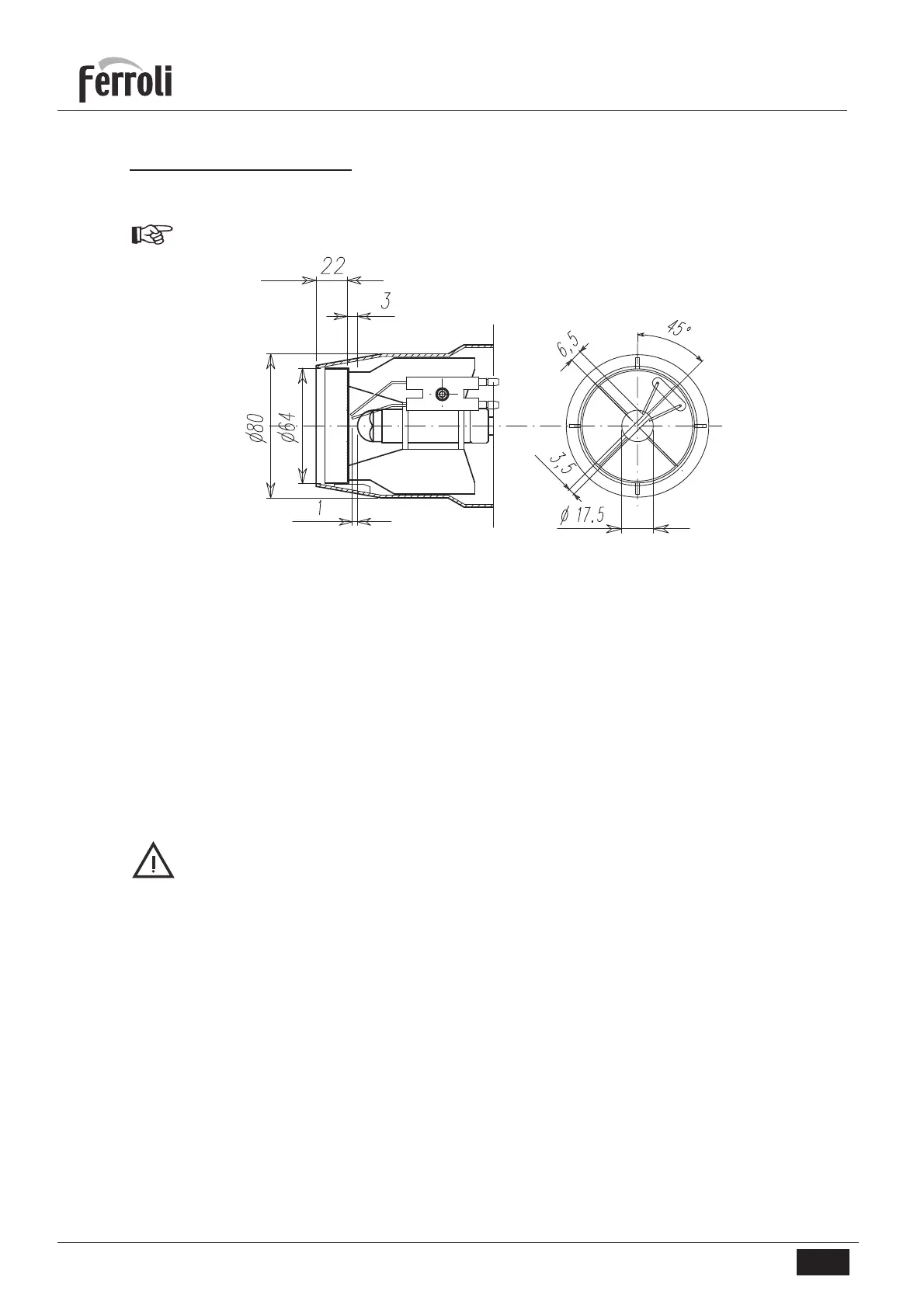

Posizionamento elettrodi
Dopo avere montato l'ugello, ve ri fi ca re il corretto posizionamento di elet tro di e deflettore, secondo le
quote sottoindicate.
E' opportuno ese gui re una ve ri fi ca del le quo te dopo ogni in ter ven to sulla testa.
fig. 6
2.5 Collegamenti elettrici
Il bruciatore è dotato di una presa multipolare per gli allacciamenti elettrici; far riferimento allo sche ma
elet tri co nel capitolo “4 Caratteristiche e dati tecnici” per le connessioni. I collegamenti da effettuare
a cura dell’installatore sono:
• linea di alimentazione
• linea dei termostati
• eventuale lampada di blocco e/o contaore
La lunghezza dei cavi di collegamento deve permettere l’apertura del bruciatore ed eventualmente del
portellone della caldaia. In caso di guasto al cavo di alimentazione del bruciatore, la sua sostituzione va
fatta solo da persona abilitata.
Il bruciatore va collegata ad una linea elettrica monofase, 230 Volt-50 Hz.
Far verificare da per so na le professionalmente qua li fi ca to l’ef fi cien za e l’ade gua tez za del l’im pian to
di terra, il costruttore non è responsabile per even tua li danni causati dalla man can za di messa
a terra dell’impianto. Far verificare inoltre che l’impianto elettrico sia adeguato alla po ten za
massima assorbita dall’apparecchio, indicata in targhetta dati caldaia.
E’ importante rispettare le polarità (LINEA: cavo marrone / NEUTRO: cavo blu / TERRA : cavo
giallo-verde) negli allacciamenti alla linea elettrica.
