12.6 Programmazione Cost
Costanti di Impianto
Premere contemporaneamente + e - per più di un secondo; sul
visore comparirà il messaggio COSt. Le variabili COST compaiono in
modo sequenziale sul visore; agire su MODE per avanzare no alla
variabile interessata (vedi tabella di seguito riportata). Dopodichè sul
visore comparirà il valore impostato di tale variabile (in alternanza al
messaggio). Agire su + e - per impostare un nuovo valore, premere
MODE per confermare e passare alla variabile successiva. Premere MODE
per più di un secondo per uscire in ogni istante dalla programmazione e
ritornare in Funzionamento Normale (vedi paragrafo A.3, A.4 e A.5).
diF.C = °C differenziale compressore
rEI.A = °C temperatura allarme relativa al °C SET
t.rit = Minuti di ritardo refrigerazione
t.On = Minuti funzionamento cicli agitatore
t.of = Minuti attesa ciclo agitatore
ritC = Secondi ritardo compressore
t.ALL = Minuti ritardo temperatura da ON compressore
ModE = Possibilità di scelta funzioni (=1 pulsante mode attivo; =0
attiva la sola reffrigerazione)
Ad.tE = °C correzione temperatura sonda
Note:
A - Il valore impostato rEl.A (es.+2°C) si somma al valore di t.SEt
(es. +4°C).Se i +6°C risultanti (rEl.A+t.SEt) non vengono
raggiunti dopo 240’ (t.ALL) di funzionamento del compressore il
sistema va in allarme.
B - La partenza del compressore, se richiesta, viene ritardata
del tempo ritC = 10” rispettivamente alla prima accensione
dell’impianto, dopo una interruzione di tensione e alla chiusura
del coperchio (se provvisto di interruttore di sicurezza).
Durante il tempo di ritardo il lampadino COMP lampeggia.
C - Entro questo tempo dalla partenza del compressore la
temperatura del prodotto deve rientrare nel valore impostato rEl.
A (temperatura di allarme relativa al t.SET impostato sotto il tasto
TEMP).
D - ModE = 1 il pulsante Mode è attivato con possibilità di scegliere
le varie funzioni. ModE = 0 viene inibito il pulsante Mode e si può
attivare la sola refrigerazione.
E - E’ possibile correggere la lettura della sonda temperatura
inserendo una correzione positiva (tasto +) o negativa (tasto -).
12.7 Reimpostazione dati
Per ritornare in qualsiasi istante alle preimpostazioni programmate in
COST procedere nel seguente modo:
- spegnere il processore dopodichè premere MODE e, tenendo
premuto, ridare tensione; sul visore comparirà il messaggio boot, a
questo punto lasciare il tasto MODE.
Dopo qualche istante il processore tornerà in funzionamento
normale, con inserito i seguenti parametri:
- t.SEt = 4.0°C
- Modo di funzionamento = StOP
12.8 Ricerca guasti
Per facilitare la fase di collaudo generale e la ricerca guasti della
macchina è pratico simulare i vari azionamenti. Per far ciò agire nel
seguente modo:
1 - Spegnere il processore dopodichè premere + e, tenendolo sempre
premuto ridare tensione al processore; sul visore comparirà il
messaggio HAnd, a questo punto lasciare il tasto +.
2 - Agire sul tasto + no a far comparire sul display il numero del
relè da manualizzare (vedi tabella A.6) dopodichè premere MODE
per inserire il relè. Quando si agisce di nuovo su + per portarsi
su un’altro numero di relè, il relè precedentemente inserito si
disinserisce. Per uscire dalla condizione manuale premere MODE
per più di un secondo; il processore ritornerà in funzionamento
normale.
Nel caso di apertura del circuito della sonda di temperatura sul visore
comparirà il messaggio -O.C.-.
Per cortocircuito il messaggio -S.C.-.
13.0 Termoregolatore FIPO 3
13.1 Quadro di controllo

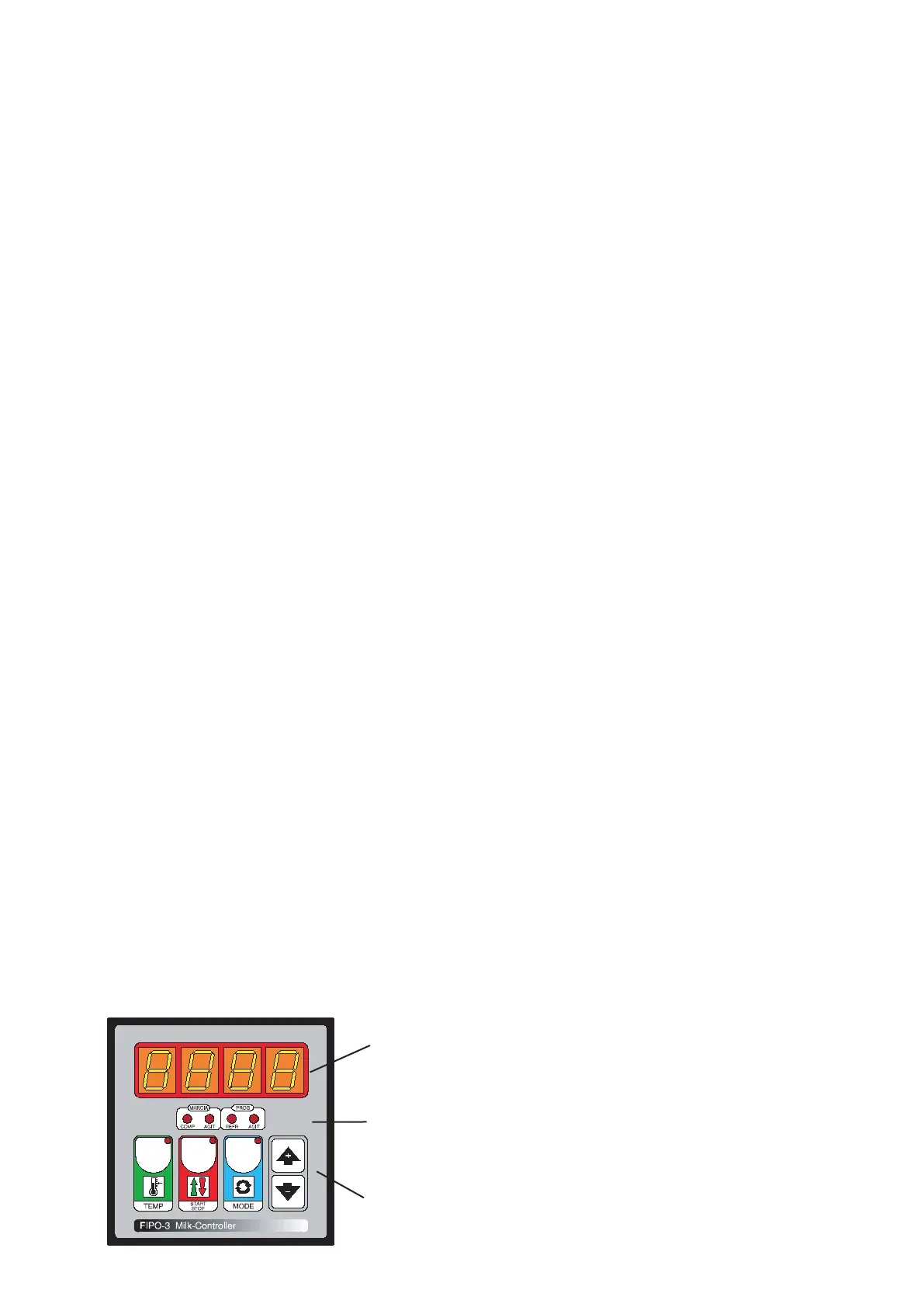

Il frontale dello strumento è composto:
1 - da un display di quattro cifre ad alta luminosità che visualizza sia
le grandezze rappresentate che le variabili da programmare;
2 - dai lampadini di segnalazione che indicano gli azionamenti, in
particolare:
- la marcia (visore di colore verde);
- il programma di funzionamento (visore di colore azzurro).
