FIC Frigomilk 4 - Page 30

23
M
6A
5
M
11
10
9
71 2
T
M
12 13
3 4
P P
3 4
7 10
T
11
6B
9
M
M
M
1 82 12 13
5
P P

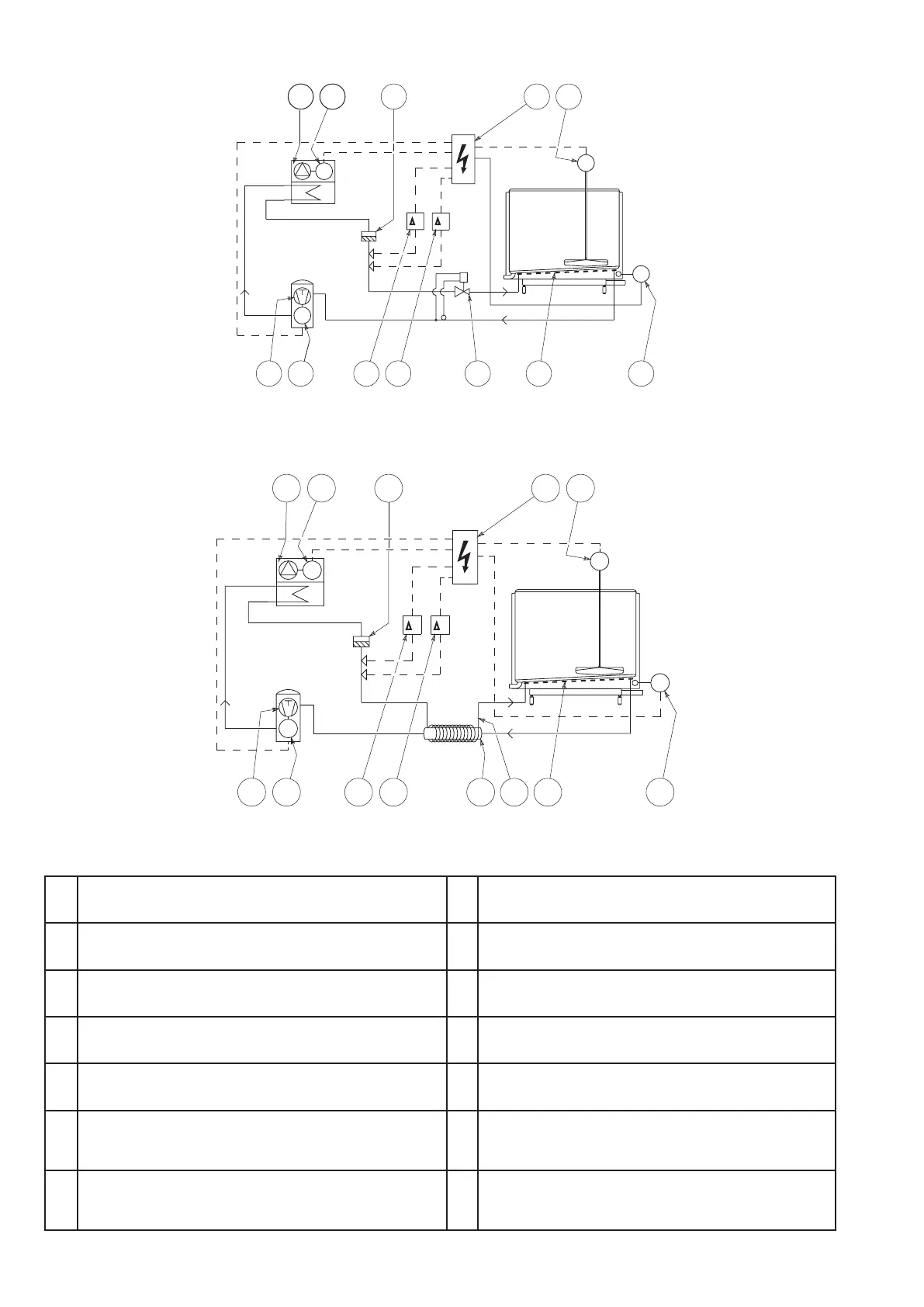

Schema frigorifero (a valvola termostatica)
Cooling plant (thermostatic expansion valve)
Schema frigorifero (a capillare)
Cooling plant (capillar valve)
1
Compressore
Compressor
Компрессор
7
Evaporatore
Evaporator
Испаритель
2
Motocompressore
Compressor Motor
Мотор компрессора
8
Boiler
Boiler
Бойлер
3
Condensatore
Air condenser
Воздушный конденсатор
9
Motoagitatore
Motoagitator
Мотосмеситель
4
Motoventilatore del compressore
Motor-condenser fan
Электровентилятор конденсатора
10
Sonda di controllo della temperatura
Probe for temperatur control
Датчик контроля температурв
5
Filtro del gas refrigerante
Filter
Фильтр охлаждающего газа
11
Quadro elettrico di comando
Electrical panel
Электрощит управления
6/A
Valvola termostatica
Thermostatic expansion valve
Термостат
12
Pressostato gas alta pressione
High pressure control (if provided)
Реле давления газа высокого давления (если
предусмотрено)
6/B
Tubo capillare di alimentazione
Feeding capillar pipe
Капилярная трубка подачи
13
Pressostato gas controllo condensazione (se previsto)
Condensing pressure control (if provided)
Реле давления газа контроля конденсации (если
предусмотрено)
