CZ
ELEKTRICKÝ VYŽÍNAČ NÁVOD K OBSLUZE
25
5. SESTAVENÍ

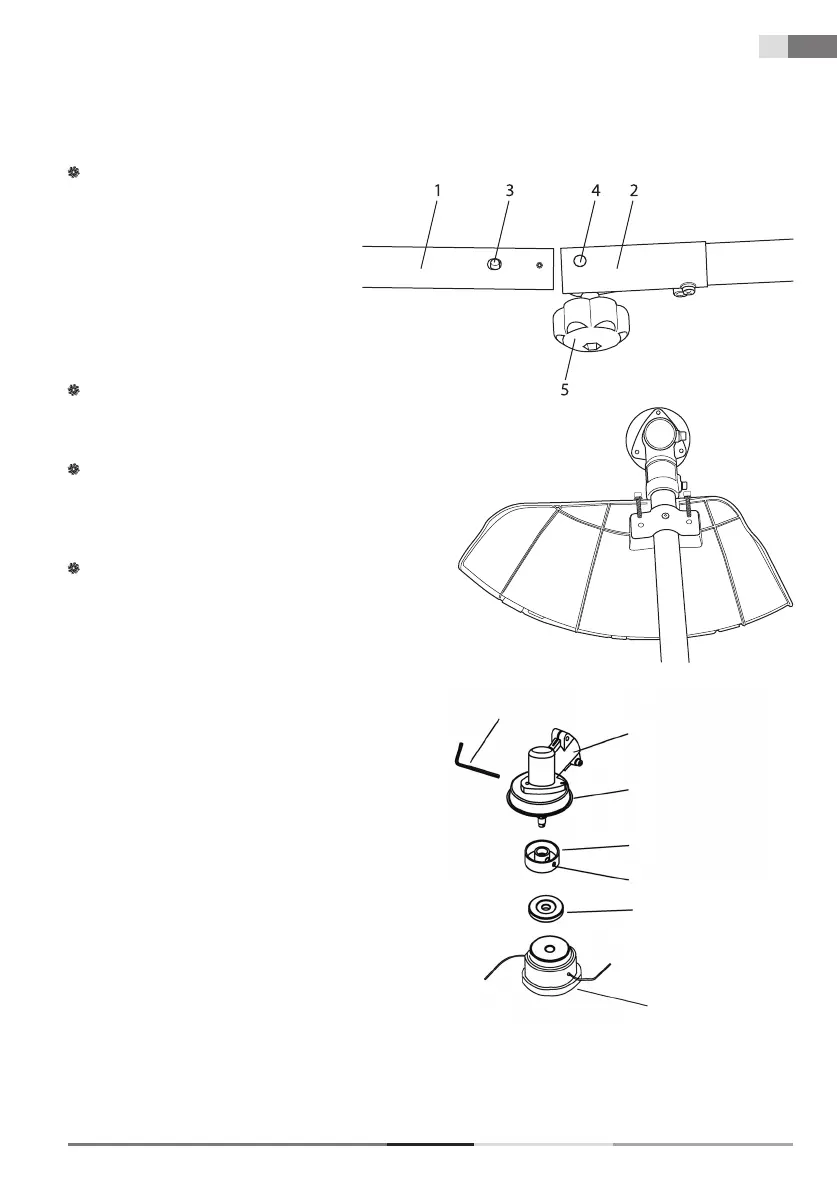

Spojte hřídel křovinořezu (Obr 2).
Zasuňte spodní část hřídele (obr 2,
bod 1) do spoje (Obr 2, bod 2),
který je součástí horního dílu hřídele.
Aretační kolík (Obr 2, bod 3) musí
zapadnout do otvoru (Obr 2, bod 4).
Poté oba díly zajistěte dotažením
šroubu (obr 2, bod 5). Pro snazší
transport vyžínače, lze hřídel opět
rozpojit.
Namontujte ochranný kryt na hřídel
pomocí přiložených šroubů. Matky jsou integrovány
v plastovém krytu (viz obr. 3)
Namontujte rukojeť (Obr 1, bod 5) pomocí přiložených
šroubů. Rukojeť je možné po hřídeli posouvat. Každý
tak může zvolit ideální pozici pro pohodlnou práci.
Po zvolení ideální pracovní polohy dotáhněte šrouby.
Montáž strunového hlavy.
- Zablokujte hřídel přiloženým šestihranným klíčem
(viz obr 4). Za tímto účelem je nutné srovnat otvor
v ochranném krytu s otvorem v hřídeli a zasunout
šestihranný klíč. Srovnání otvorů docílíte otáčením
ochranného krytu.
Sestavení
Obr. 2
Obr. 3
ARETAČNÍ PODLOŽKA B
Obr. 4
ŠESTIHRANNÝ KLÍČ 4 MM
HŘÍDEL
OCHRANNÝ KRYT
OZUBENÁ ARETAČNÍ
PODLOŽKA A
ARETAČNÍ OTVOR
STRUNOVÁ HLAVA
