CZ 26
FZS 2050-E
- Jednotlivé díly namontujte v tomto pořadí:
1. Ozubená aretační podložka A (také opatřena
otvorem pro aretaci)
2. Aretační podložka B
3. Strunová hlava
- Strunovou hlavu našroubujte na hřídel otáčením
ve směru pohybu hodinových ručiček (pozor
obrácený závit) a řádně ji utáhněte.
- Vyjměte šestihranný klíč z aretačního otvoru.

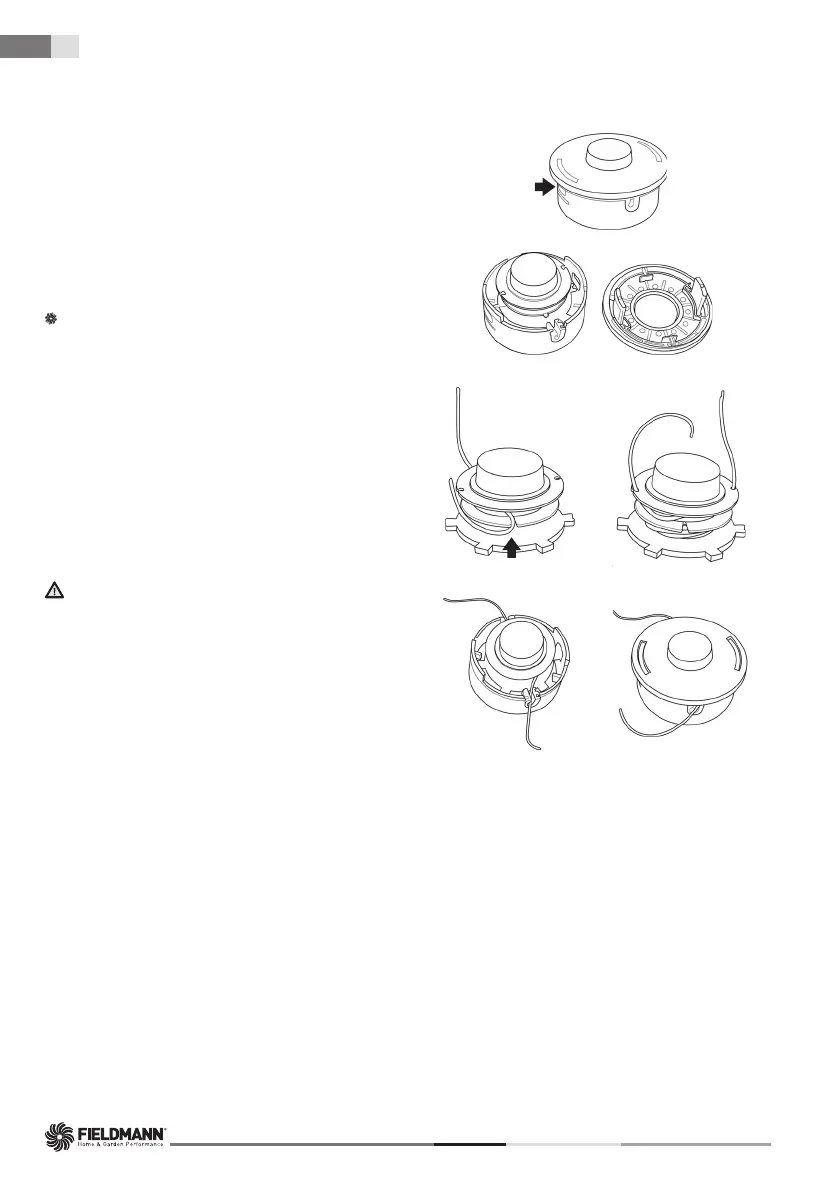

Doplnění struny do strunové hlavy
1. Na boku hlavy stačte aretační západky krytu
a kryt sejměte (viz obr 5, body A&B)
2. Vyjměte cívku ze strunové hlavy. Připravte si
cca 2 -3 m struny o poměru 1,6 mm.
3. Strunu v polovině přehněte a ohyb zajistěte
v drážce (viz obr 5, bod C)
4. Oba konce poté souběžně namotejte na cívku
a to ve směru hodinových ručiček. Konce
namotané struny zajistěte do připravených
otvorů (viz obr 5, bod D)
5. Cívku umístěte zpět do strunové hlavy a zajistěte
ji krytem (viz obr 5, bod E&F)
VAROVÁNÍ
Používejte pouze kvalitní nylonovou strunu
s průměrem 1,6 mm. Nikdy místo nylonové struny
nepoužívejte drát nebo strunu vyztuženou drátem.
Používejte pouze originální strunovou hlavu.
B
C
D
E F
A
Obr. 5
Sestavení
