SK
ELEKTRICKÁ STRUNOVÁ KOSAČKA NÁVOD NAOBSLUHU
41

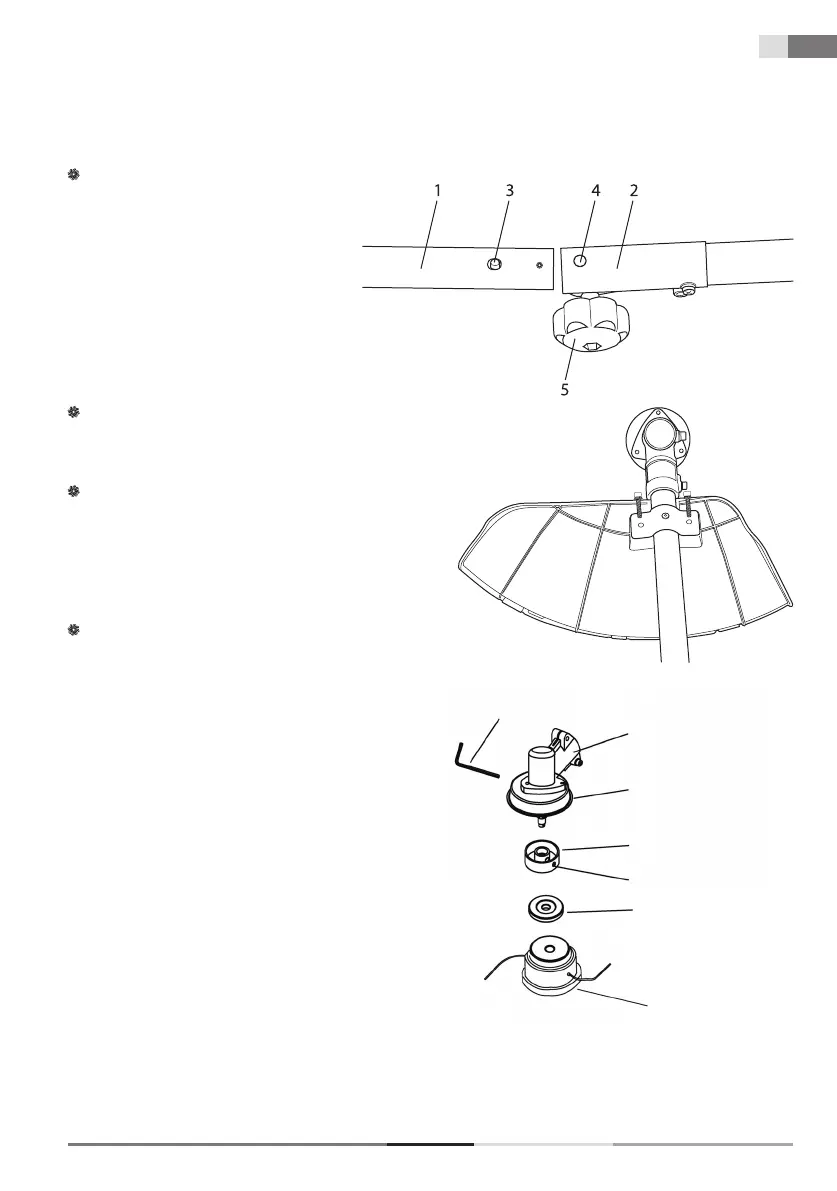

5. ZOSTAVENIE
Spojte hriadeľ krovinorezu (obr. 2).
Zasuňte spodnú časť hriadeľa (obr. 2,
bod 1) do spoja (obr. 2, bod 2),
ktorý je súčasťou horného dielu
hriadeľa. Aretačný kolík (obr. 2, bod
3) musí zapadnúť do otvoru (obr. 2,
bod 4).
Potom oba diely zaistite dotiahnutím
skrutky (obr. 2, bod 5). Kvôli ľahšiemu
transportu vyžínača je možné hriadeľ
opäť rozpojiť.
Namontujte ochranný kryt na hriadeľ pomocou
priložených skrutiek. Matice sú integrované
v plastovom kryte (pozrite obr. 3)
Namontujte rukoväť (obr. 1, bod 5) pomocou
priložených skrutiek. Rukoväť je možné po hriadeli
posúvať. Každý tak môže zvoliť ideálnu pozíciu na
pohodlnú prácu.
Po zvolení ideálnej pracovnej polohy dotiahnite
skrutky.
Montáž strunovej hlavy.
- Zablokujte hriadeľ priloženým šesťhranným kľúčom
(pozrite obr. 4). Na tento účel je nutné zarovnať
otvor v ochrannom kryte s otvorom v hriadeli
a zasunúť šesťhranný kľúč. Zarovnanie otvorov
docielite otáčaním ochranného krytu.
Zostavenie
Obr. 2
Obr. 3
ARETAČNÁ PODLOŽKA B
Obr. 4
ŠESŤHRANNÝ KĽÚČ 4 MM
HRIADEĽ
OCHRANNÝ KRYT
OZUBENÁ ARETAČNÁ
PODLOŽKA A
ARETAČNÝ OTVOR
STRUNOVÁ HLAVA
