FZS 2050-E
- Jednotlivé diely namontujte v tomto poradí:
1. Ozubená aretačná podložka A (taktiež má
otvor na aretáciu)
2. Aretačná podložka B
3. Strunová hlava
- Strunovú hlavu naskrutkujte na hriadeľ otáčaním
v smere pohybu hodinových ručičiek (pozor,
obrátený závit) a riadne ju dotiahnite.
- Vyberte šesťhranný kľúč z aretačného otvoru.

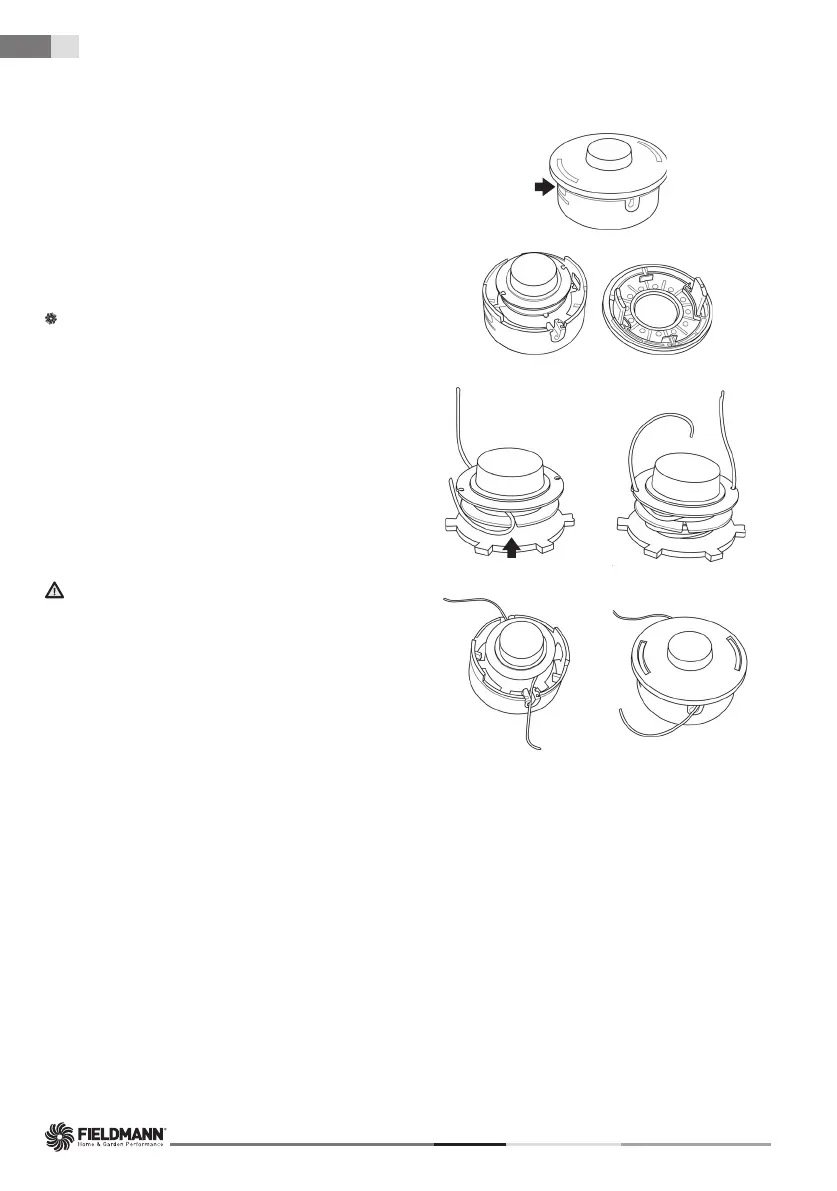

Doplnenie struny do strunovej hlavy
1. Na boku hlavy stačte aretačné západky krytu
a kryt odstráňte (pozrite obr. 5, body A a B)
2. Vyberte cievku zo strunovej hlavy. Pripravte si
cca 2 – 3 m struny s priemerom 1,6 mm.
3. Strunu v polovici prehnite a ohyb zaistite v drážke
(pozrite obr. 5, bod C)
4. Oba konce potom súbežne namotajte na cievku,
a to v smere hodinových ručičiek. Konce
namotanej struny zaistite do pripravených
otvorov (pozrite obr. 5, bod D)
5. Cievku umiestnite späť do strunovej hlavy
a zaistite ju krytom (pozrite obr. 5, body E a F)
VAROVANIE
Používajte iba kvalitnú nylonovú strunu
s priemerom 1,6 mm. Nikdy namiesto nylonovej
struny nepoužívajte drôt alebo strunu vystuženú
drôtom. Používajte iba originálnu strunovú hlavu.
B
C
D
E F
A
Obr. 5
Zostavenie
