Product Installation Manual
Mounting the Unit
(GB) Fit unit to stand (supplied separately) and secure.
(F) Monter l’unité sur le socle (fourni séparément) et fixer.
(D) Gerät auf (getrennt geliefertem) Stativ montieren und absichern.
(I) Montare l'unità al supporto (fornito separatamente) e fissare.
(E) Montar la unidad en el pedestal (suministrado por separado) y fijar.
(C)
把过滤器安放到支架（选购件）上并锁紧
(GB) Connect inlet of unit to extraction hole using suitable duct and adaptor (supplied
separately).
(F) Connecter l’unité à la machine en utilisant le flexible et le kit de fixation. (fournis
séparément).
(D) Einlaß des Geräts mit Hilfe eines geeigneten Schlauchs und Adapters (getrennt
geliefert) an das Absaugloch anschließen.
(I) Collegare l'apertura d'entrata dell'unità al foro d'estrazione con un condotto e
adattatore appropriato (fornito separatamente).
(E) Conectar la espiga de entrada de la unidad con el agujero de extracción mediante
conducto y adaptador apropiado (suministrado por separado).
(C)
使用合适的风管和联接器（选购件）把进风口和吸风口连好。
(GB) Fit oil return tube and position tube to drain oil back to machine enclosure, sump
or collection vessel.
(F) Monter le tube de retour d’huile et le positionner pour que l’écoulement de l’huile
se fasse dans le carter ou dans le récipient de collecte.
(D) Ölrückführschlauch montieren und so positionieren, daß das Öl zurück in das
Maschinengehäuse, die Ölwanne oder ein Sammelgefäß geleitet wird.
(I) Montare il tubo di ritorno dell'olio e posizionarlo in modo che l'olio spurghi nella
cappottatura della macchina, nel carter o nel recipiente di raccolta.
(E) Colocar tubo de drenaje de aceite y posicionar de tal manera que el aceite es
drenado hacia la guarda de protección, cárter o recipiente de colección.
(C)
装上回油管，放置油管时使油流能回流到罩壳或油箱里。
(GB) Floor Stand Mount
(F) Montage sur socle
(D) Ständermontage
(I) Montaggio su supporto
(E) Montaje en pedestal
(C)
落地支架式安装
(GB) Fit case studs as for Direct Mount.
(F) Monter les goujons de fixations comme pour le montage vertical.
(D) Gehäusebolzen wie bei der direkten Montage anbringen.
(I) Montare i prigionieri di fissaggio come per il montaggio diretto.
(E) Colocar espárragos roscados igual que para montaje directo.
(C)
装上外壳用固定螺栓如同直接安装方式。

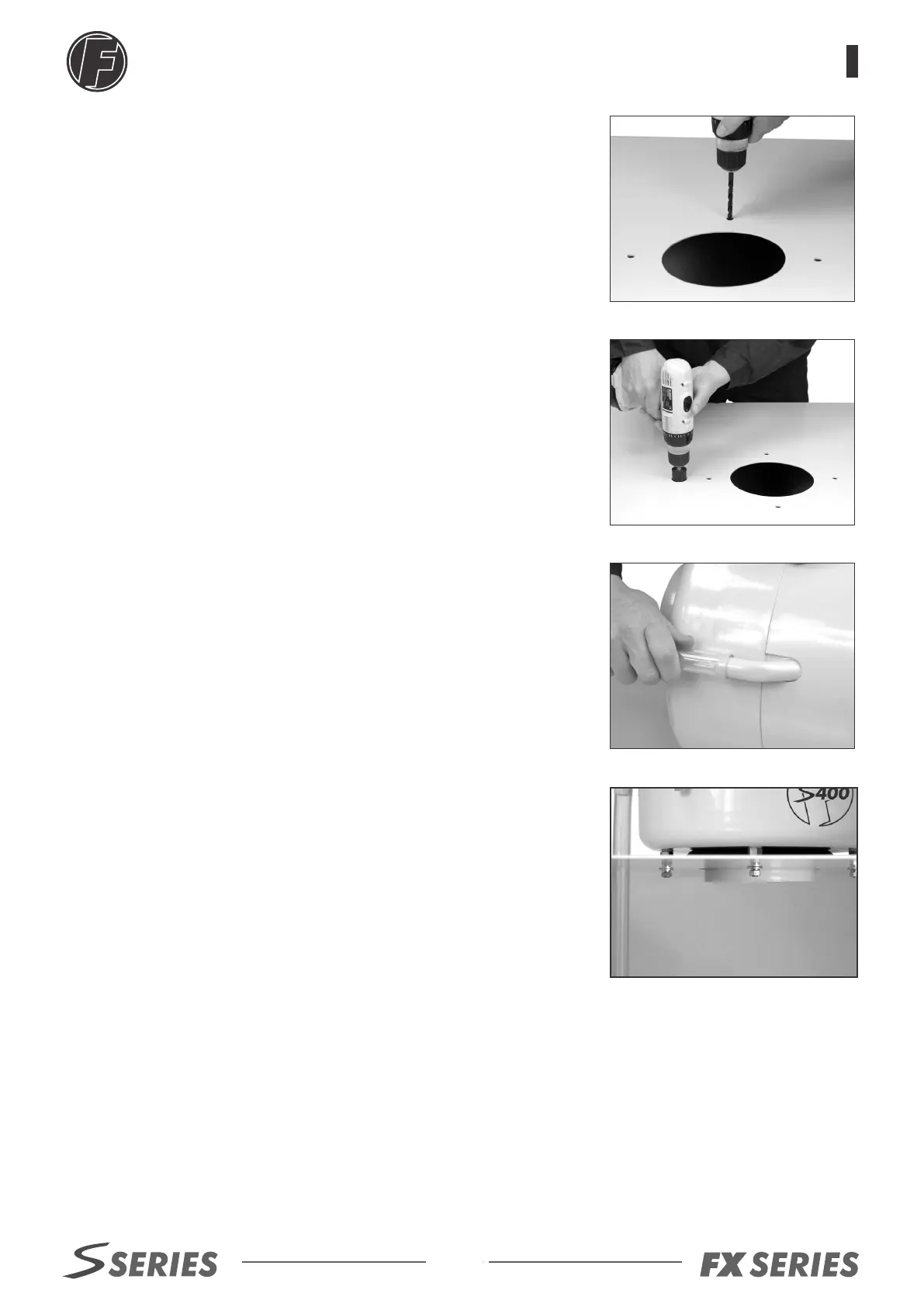

(GB) Drill 4 x case stud fixing holes (see table on page 15 for hole size and case stud
hole PCD).
(F) Percer 4 trous pour les goujons de fixation. (Voir tableau page 15 pour la taille
des trous et l’écartement).
(D) 4 x Löcher zur Aufnahme der Gehäusebolzen bohren (siehe Tabelle auf Seite 15
für Lochgröße und Gehäusebolzenloch-PCD).
(I) Fare 4 fori per il fissaggio dei prigionieri (per grandezza dei prigionieri e diametro
dei fori vedere tabella a pag. 15).
(E) Taladrar 4 agujeros para fijar los espárragos roscados. (ver tabla en la página
13 para el diámetro del agujero y la talla de los espárra gos roscados PCD).
(C) 钻固定4个固定螺栓的孔（孔的尺寸和间距见13页表）
(GB) Cut hole for oil return tube (if required).
(F) Percer un trou pour le tube de retour d’huile. (Si nécessaire).
(D) Loch für Ölrückführschlauch schneiden (wenn erforderlich).
(I) Fare un foro per il tubo di ritorno dell’olio (se necessario).
(E) Cortar agujero para el tubo de drenaje del aceite (si es necesario).
(C) 为回油管开孔（如有需要）
(GB) Fit oil return tube and position tube to drain oil back to machine enclosure, sump
or collection vessel.
(F) Monter le tube de retour d’huile et le positionner pour que l’écoulement de l’huile
se fasse dans le carter ou dans le récipient de collecte.
(D) Ölrückführschlauch so montieren, daß das Öl zurück in das Maschinengehäuse,
die Ölwanne oder ein Sammelgefäß geleitet wird.
(I) Montare il tubo di ritorno dell’olio e posizionarlo in modo che l’olio spurghi nella
cappottatura della macchina, nel carter o nel recipiente di raccolta.
(E) Colocar tubo de drenaje de aceite y posicionar de tal manera que el aceite es
drenado hacia la guarda de protección, cárter o recipiente de colección.
(C) 安装回油管，放置油管时使油流能回流到罩壳里或油箱里。
(GB) Position unit and secure.
(F) Positionner l’unité et fixer.
(D) Gerät positionieren und absichern.
(I) Posizionare l’unità e fissarla.
(E) Posicionar la unidad y fijar.
(C) 使过滤器就位并锁定。
(GB) IMPORTANT! There must be no kinks or ‘U’ bends in the return tube. The end of the tube must not be submerged.
(F) IMPORTANT! Il ne doit y avoir aucun coude en U dans le tube de retour. L’extrémité du tube ne doit pas être immergée.
(D) WICHTIG! Es dürfen keine Knickstellen oder “U”-Krümmungen im Rückführschlauch vorhanden sein. Das Ende des
Schlauchs darf nicht eingetaucht sein.
(I) IMPORTANTE! Sul tubo di ritorno non devono esserci attorcigliamenti o curve a “U”. L’estremità del tubo non deve
essere sommersa.
(E) ¡IMPORTANTE! No debe haber cocas ni bucles en ‘U’ en el tubo de retorno. El extremo del tubo no debe sumergirse.
(C) 至关重要！放置回油管时不能有打结或‘U’形弯。管道末端不能被浸入油箱液面内。
Mounting the Unit
Mounting the Unit
2
(GB) General Information
A Filtermist unit is an oil mist collector that use centrifugal impaction to remove or reclaim oil mist, coolant,
fume and steam from manufacturing operations. This manual describes how to install and maintain your
Filtermist unit. Please read all instructions before commencing any installation or maintenance work. Original
instructions are in English, all other languages are translations of this.
(F) Généralités
L’unite Filtermist est un collecteur de brouillard d’huile qui utilise l’impaction centrifuge pour éliminer ou
récupérer le brouillard d’huile, le liquide de refroidissement, les fumées et la vapeur provenant des opérations
de fabrication. Ce manuel décrit comment installer et entretenir votre unité Filtermist. Veuillez lire toutes les
instructions avant de commencer les travaux d’installation ou de maintenance. Les instructions originales sont en
anglais, toutes les autres langues sont des traductions de l’originale.
(D) Allgemeine Informationen
Ein Filtermistgerät ist ein Ölnebelfänger, welcher einen Zentrifugalabscheider benutzt um Öl Nebel, Kühlmittel,
Rauch und Dampf von Produktionsvorgängen zu beseitigen oder zu regenerieren. Diese Anleitung beschreibt,
wie das Filtermistgerät zu installieren und zu warten ist. Bitte lesen Sie alle Anweisungen sorgfältig vor
Montagebeginn, Inbetriebnahme oder Wartung. Die Original Anleitung ist in Englisch verfasst und alle anderen
Sprachen wurden von dieser aus übersetzt.
(I) Informazioni Generali
L’Unità Filtermist è un aspiratore che utilizza la forza centrifuga per rimuovere alla fonte nebbia oleosa, fumo e
vapore dalle macchine utensili. Questo manuale descrive come installare e manutenere correttamente l’unità
Filtermist. Si chiede di leggere attentamente tutte le istruzioni riportate nel manuale prima di procedere
all’installazione o alla manutenzione del filtro. Le istruzioni originali sono in Inglese, tutte le altre sono
traduzioni.
(E) Información General
Una unidad Filtermist es un colector de neblina de aceite que utiliza la fuerza centrífuga para eliminar o recuper-
ar la neblina de aceite, refrigerante, humo y vapor de las operaciones de fabricación. Este manual describe cómo
instalar y mantener su unidad Filtermist. Lea todas las instrucciones antes de comenzar cualquier trabajo de
instalación o mantenimiento. Las instrucciones originales están en Inglés, todos los demás idiomas son
traducciones.
(C) 综述
菲特米斯得是一款油雾收集器，利用离心力，在加工生产期间，清除并收集油雾、冷却剂、 烟雾及蒸汽等。此手册
描述菲特米斯得产品安装及维护方式。在安装与维护之前，请阅读本手册所有说明。本手册说明初始版本为英文，其
他语言为翻译本.
(GB) Warning!
1. Isolation from any power supply shall either be visible (visible break in the power supply circuits) or the
isolation device is actuated to the off position and physically locked off.
2. The unit must not be operated without the case fitted.
3. At least 120 seconds must be allowed for the inner drum to stop rotating before the case is removed.
4. Oil leaks can be a hazard. The complete Filtermist system should be checked regularly for possible oil leaks.
Daily visual checks of both unit and extraction duct are recommended.
5. Contact with oils, coolants etc. can cause skin disorders. Avoid contact with skin and eyes and wear PVC, neo
prene or nitrile gloves, safety glasses and overalls when cleaning or working on the filter.
6. The unit to be used on wet applications only, e.g. Oil, emulsion, coolant.
7. The unit is not to be used on flammable, explosive, corrosive or dry applications, e.g dust, smoke, acid.
8. The unit is intended for indoor use only.
Mounting the Unit
2
(GB) General Information
A Filtermist unit is an oil mist collector that use centrifugal impaction to remove or reclaim oil mist, coolant,
fume and steam from manufacturing operations. This manual describes how to install and maintain your
Filtermist unit. Please read all instructions before commencing any installation or maintenance work. Original
instructions are in English, all other languages are translations of this.
(F) Généralités
L’unite Filtermist est un collecteur de brouillard d’huile qui utilise l’impaction centrifuge pour éliminer ou
récupérer le brouillard d’huile, le liquide de refroidissement, les fumées et la vapeur provenant des opérations
de fabrication. Ce manuel décrit comment installer et entretenir votre unité Filtermist. Veuillez lire toutes les
instructions avant de commencer les travaux d’installation ou de maintenance. Les instructions originales sont en
anglais, toutes les autres langues sont des traductions de l’originale.
(D) Allgemeine Informationen
Ein Filtermistgerät ist ein Ölnebelfänger, welcher einen Zentrifugalabscheider benutzt um Öl Nebel, Kühlmittel,
Rauch und Dampf von Produktionsvorgängen zu beseitigen oder zu regenerieren. Diese Anleitung beschreibt,
wie das Filtermistgerät zu installieren und zu warten ist. Bitte lesen Sie alle Anweisungen sorgfältig vor
Montagebeginn, Inbetriebnahme oder Wartung. Die Original Anleitung ist in Englisch verfasst und alle anderen
Sprachen wurden von dieser aus übersetzt.
(I) Informazioni Generali
L’Unità Filtermist è un aspiratore che utilizza la forza centrifuga per rimuovere alla fonte nebbia oleosa, fumo e
vapore dalle macchine utensili. Questo manuale descrive come installare e manutenere correttamente l’unità
Filtermist. Si chiede di leggere attentamente tutte le istruzioni riportate nel manuale prima di procedere
all’installazione o alla manutenzione del filtro. Le istruzioni originali sono in Inglese, tutte le altre sono
traduzioni.
(E) Información General
Una unidad Filtermist es un colector de neblina de aceite que utiliza la fuerza centrífuga para eliminar o recuper-
ar la neblina de aceite, refrigerante, humo y vapor de las operaciones de fabricación. Este manual describe cómo
instalar y mantener su unidad Filtermist. Lea todas las instrucciones antes de comenzar cualquier trabajo de
instalación o mantenimiento. Las instrucciones originales están en Inglés, todos los demás idiomas son
traducciones.
(C) 综述
菲特米斯得是一款油雾收集器，利用离心力，在加工生产期间，清除并收集油雾、冷却剂、 烟雾及蒸汽等。此手册
描述菲特米斯得产品安装及维护方式。在安装与维护之前，请阅读本手册所有说明。本手册说明初始版本为英文，其
他语言为翻译本.
(GB) Warning!
1. Isolation from any power supply shall either be visible (visible break in the power supply circuits) or the
isolation device is actuated to the off position and physically locked off.
2. The unit must not be operated without the case fitted.
3. At least 120 seconds must be allowed for the inner drum to stop rotating before the case is removed.
4. Oil leaks can be a hazard. The complete Filtermist system should be checked regularly for possible oil leaks.
Daily visual checks of both unit and extraction duct are recommended.
5. Contact with oils, coolants etc. can cause skin disorders. Avoid contact with skin and eyes and wear PVC, neo
prene or nitrile gloves, safety glasses and overalls when cleaning or working on the filter.
6. The unit to be used on wet applications only, e.g. Oil, emulsion, coolant.
7. The unit is not to be used on flammable, explosive, corrosive or dry applications, e.g dust, smoke, acid.
8. The unit is intended for indoor use only.
