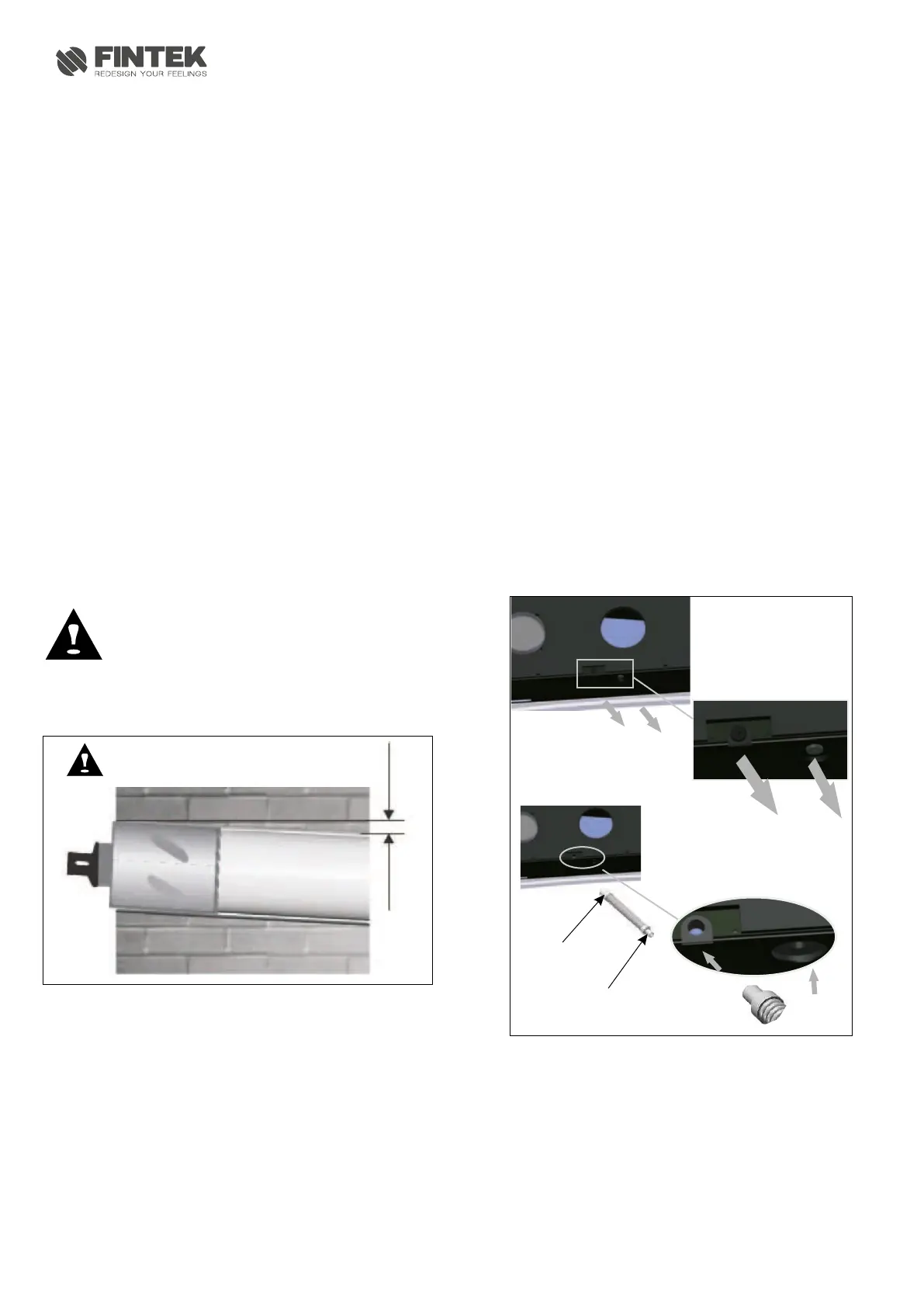

2.3 PERFORACIÓN DE LA PARED (P5) AGUJERO DE DESAGÜE
NOTA IMPORTANTE.Si se realizan perforaciones en
paredes que se encuentran por encima de la planta
baja, asegúrese de que el área exterior esté vigilada
durante todo el proceso de perforación.
Esta operación tiene que ser realizada utilizando las
herramientas apropiadas (taladros de punta de
diamante o de broca sacamuestras que tengan un
elevado momento de torsión y una velocidad de
rotación regulable)
respetando las
distancias mínimas al techo y suelo y ajustarlo de
manera horizontal, usando un nivel de burbuja.
PERFORACIONES PARA LA ENTRADA Y LA
SALIDA (P13)
-
-
-
Fijar el patrón sobre la pared,
Con la ayuda de un pequeño taladro o punzón,
trazar con extremo cuidado el centro de las distintas
perforaciones a realizar, antes de iniciar la ejecución
de las mismas
Realizar por medio de una corona perforadora de
diámetro igual a 162mm las dos perforaciones para la
entrada y la salida de aire.
Estas perforaciones tienen que ser
realizadas con una ligera inclinación hacia
abajo de3a5grados para impedir
eventuales flujos de retorno de agua por
los conductos de aire.
Este acondicionador tiene un doble sistema de
desagüe para automáticamente eliminar la humedad
del agua condensada.
Antes de instalar el acondicionador, elija el sistema
apropiado para su instalación. Lea atentamente las
siguientes instrucciones.
Sistema A: Realice una perforación en la pared de un
diámetro de 30mm en la posición indicada en el
patrón de papel. El desagüe se produce por
gravedad.
Después de quitar la tapa de goma negra
(véase P13), conectar el tubo de desagüe (de goma)
al acondicionador (parte trasera). Con este sistema
se puede desaguar el acondicionador sin causar
molestia a los vecinos.
Si usa el sistema A, abstenerse de quitar el tapón del
sistema.
El sistema A se usa más frecuentemente, puesto que
el tubo de desagüe sale al exterior, siendo una
solución apta tanto para lugares de temperaturas
exteriores altas y medias.
Por este motivo es necesario que la
línea de desagüe tenga una inclinación hacia
abajo mínima en cada punto de al menos 3
grados.
P5
3° INCLINACIÓN
P13
Soft terminal
Hard terminal
A
A
B
B
2. INSTALACIÓN
Inter
ior Exter
ior
5
