2. INSTALACIÓN
Sistema B: En caso de no ser posible la instalación
del tubo de desagüe indicada en el sistema A,
sírvase del sistema B para desaguar el
acondicionador.
Si usa el sistema B, abstenerse de quitar el tapón del
sistema A.
Normalmente, el agujero B se usa para instalaciones
en lugares donde las temperaturas exteriores son
muy bajas. Así se evita que se congele el tubo de
desagüe. Además este sistema resulta más cómodo
de instalar y evita que se vea un tubo en la pared
exterior.
Realizar las perforaciones para los tacos de fijación
de la abrazadera a la pared, usando preferiblemente
las 6 perforaciones indicadas en negro en el patrón
de papel. En el caso de que la pared fuera de menor
consistencia, se aconseja utilizar un número más
elevado de tacos de fijación en los puntos indicados
en gris en el patrón de papel
Los tacos de fijación requieren perforaciones de un
diámetro de 8mm. De todas formas, puede
aumentarse dicho diámetro si el instalador lo
considera oportuno, en función de las características
de la pared. El fabricante no puede ser considerado
responsable, en el caso de que el anclaje a la pared o
la resistencia del muro hayan sido subestimados por
el instalador.
-

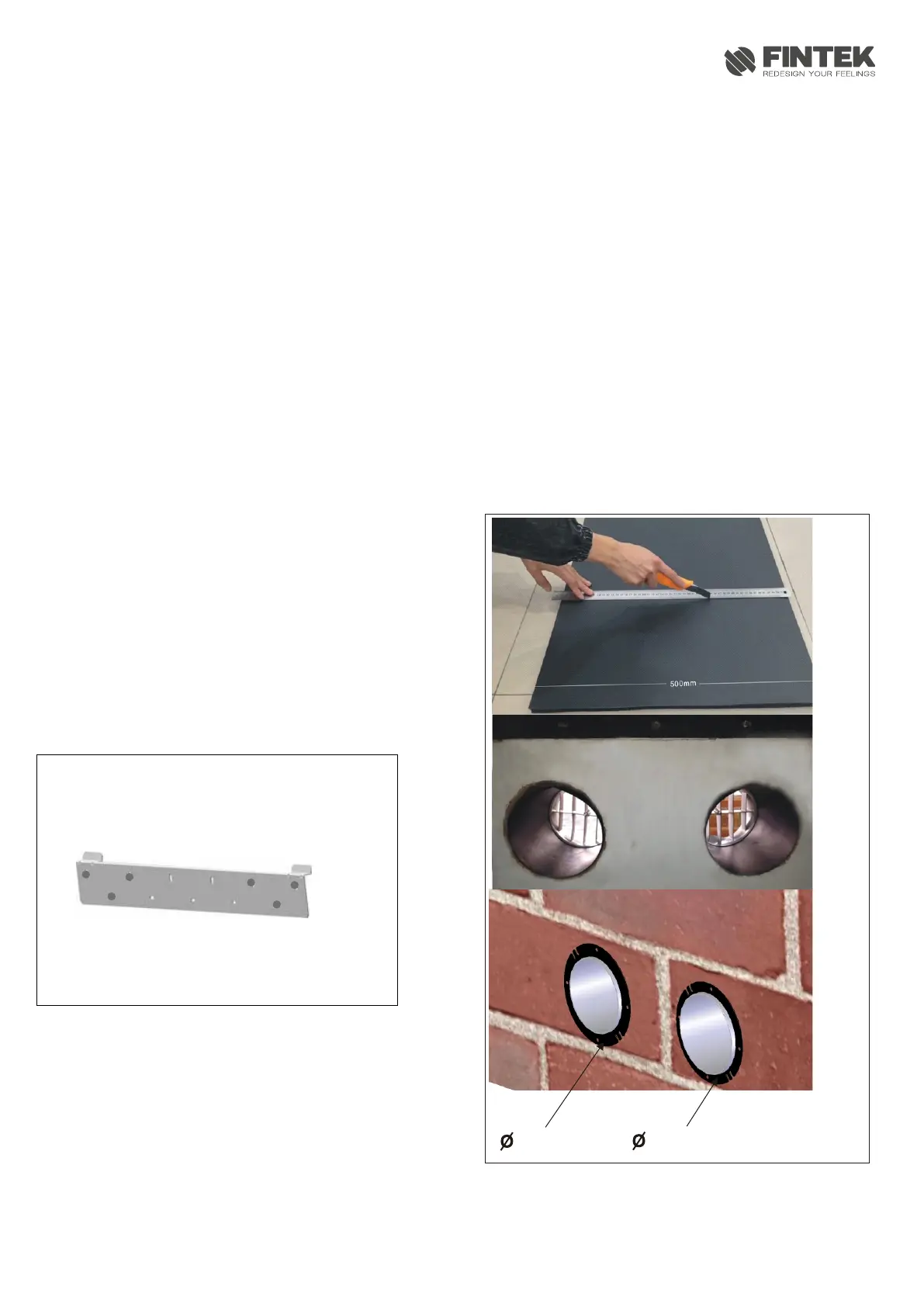

2.4 FIJACIÓN DE LA ABRAZADERA (P6)
P6
6
- Una vez realizadas las perforaciones, en el interior de
las mismas deben ser introducidos los tubos de
plástico suministrados con el acondicionador.
2.5 MONTAJE DE LOS CONDUCTOS DE AIRE
(P20)
- Mesure la profundidad de la pared y corte la lámina de
de plástico suministrada.
- Extender la hoja y insertarla en el agujero, prestando
atención a la línea de la junta, que debe estar siempre
en la posición superior. Recuerde que la hoja debe tener
la misma inclinación que los orificios (min 3º).
- Inserte los anillos en los orificios.
P20
150mm ring
160mm ring
