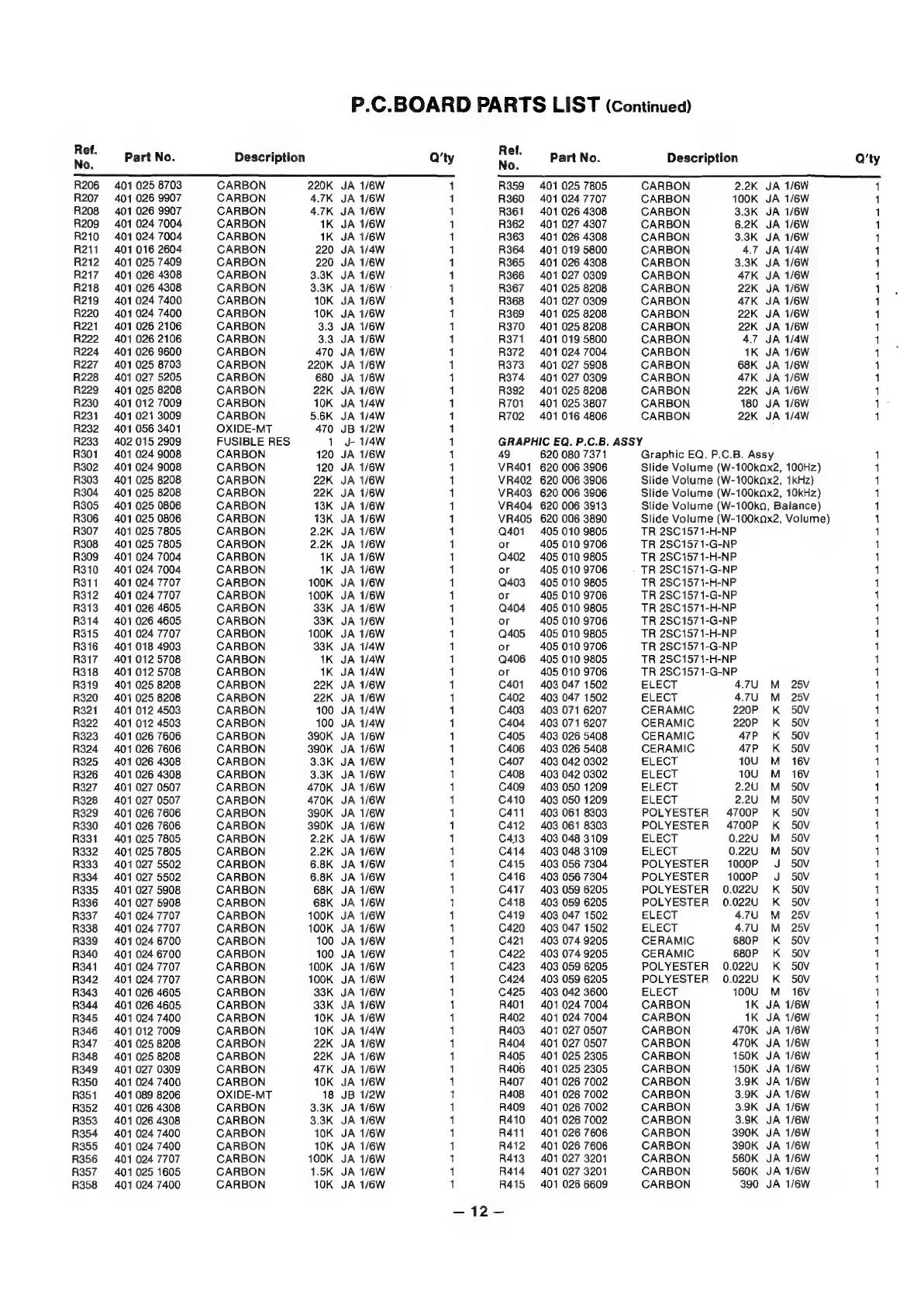

Fisher MC-620 - Page 12

P.C.BOARD PARTS LIST (Continued)
a Part No. Description Q’ty
R206 401 025 8703 CARBON 220K JA 1/6W 1
R207 401 026 9907 CARBON 4.7K JA 1/6W 1
R208 401 026 9907 CARBON 4.7K JA 1/6W 1
R209 401 024 7004 CARBON 1K JA 1/6W 1
R210 401 024 7004 CARBON 1K JA 1/6W 1
R211 401 016 2604 CARBON 220 JA 1/4W 1
R212 401 025 7409 CARBON 220 JA 1/6W 1
R217 401 026 4308 CARBON 3.3K JA 1/6W 1
R218 401 026 4308 CARBON 3.3K JA 1/6W 1
R219 401 024 7400 CARBON 10K JA 1/6W 1
R220 401 024 7400 CARBON 10K JA 1/6W 1
R221 401 026 2106 CARBON 3.3 JA 1/6W 1
R222 401 026 2106 CARBON 3.3 JA 1/6W 1
R224 401 026 9600 CARBON 470 JA 1/6W 1
R227 401 025 8703 CARBON 220K JA 1/6W 1
R228 401 027 5205 CARBON 680 JA 1/6W 1
R229 401 025 8208 CARBON 22K JA 1/6W 1
R230 401 012 7009 CARBON 10K JA 1/4W 1
R231 401 021 3009 CARBON 5.6K JA 1/4W 1
R232 401 056 3401 OXIDE-MT 470 JB 1/2W 1
R233 402 015 2909 FUSIBLE RES 1 J- 1/4W 1
R301 401 024 9008 CARBON 120 JA 1/6W 1
R302 401 024 9008 CARBON 120 JA 1/6W 1
R303 401 025 8208 CARBON 22K JA 1/6W 1
R304 401 025 8208 CARBON 22K JA 1/6W 1
R305 401 025 0806 CARBON 13K JA 1/6W 1
R306 401 025 0806 CARBON 13K JA 1/6W 1
R307 401 025 7805 CARBON 2.2K JA 1/6W 1
R308 401 025 7805 CARBON 2.2K JA 1/6W 1
R309 401 024 7004 CARBON 1K JA 1/6W 1
R310 401 024 7004 CARBON 1K JA 1/6W 1
R311 401 024 7707 CARBON 100K JA 1/6W 1
R312 401 024 7707 CARBON 100K JA 1/6W 1
R313 401 026 4605 CARBON 33K JA 1/6W 1
R314 401 026 4605 CARBON 33K JA 1/6W 1
R315 401 024 7707 CARBON 100K JA 1/6W 1
R316 401 018 4903 CARBON 33K JA 1/4W 1
R317 401 012 5708 CARBON 1K JA 1/4W 1
R318 401 012 5708 CARBON 1K JA 1/4W 1
R319 401 025 8208 CARBON 22K JA 1/6W 1
R320 401 025 8208 CARBON 22K JA 1/6W 1
R321 401 012 4503 CARBON 100 JA 1/4W 1
R322 401 012 4503 CARBON 100 JA 1/4W 1
R323 401 026 7606 CARBON 390K JA 1/6W 1
R324 401 026 7606 CARBON 390K JA 1/6W 1
R325 401 026 4308 CARBON 3.3K JA 1/6W 1
R326 401 026 4308 CARBON 3.3K JA 1/6W 1
R327 401 027 0507 CARBON 470K JA 1/6W 1
R328 401 027 0507 CARBON 470K JA 1/6W 1
R329 401 026 7606 CARBON 390K JA 1/6W 1
R330 401 026 7606 CARBON 390K JA 1/6W 1
R331 401 025 7805 CARBON 2.2K JA 1/6W 1
R332 401 025 7805 CARBON 2.2K JA 1/6W 1
R333 401 027 5502 CARBON 6.8K JA 1/6W 1
R334 401 027 5502 CARBON 6.8K JA 1/6W 1
R335 401 027 5908 CARBON 68K JA 1/6W 1
R336 401 027 5908 CARBON 68K JA 1/6W 1
R337 401 024 7707 CARBON 100K JA 1/6W 1
R338 4010247707 CARBON 100K JA 1/6W 1
R339 401 024 6700 CARBON 100 JA 1/6W 1
R340 401 024 6700 CARBON 100 JA 1/6W 1
R341 401 024 7707 CARBON 100K JA 1/6W 1
R342 401 0247707 CARBON 100K JA 1/6W 1
R343 401 026 4605 CARBON 33K JA 1/6W 1
R344 401 026 4605 CARBON 33K JA 1/6W 1
R345 401 024 7400 CARBON 10K JA 1/6W 1
R346 401 012 7009 CARBON 10K JA 1/4W 1
R347 = 401 025 8208 CARBON 22K JA 1/6W 1
R348 401 025 8208 CARBON 22K JA 1/6W 1
R349 401 027 0309 CARBON 47K JA 1/6W 1
R350 401 024 7400 CARBON 10K JA 1/6W 1
R351 401 089 8206 OXIDE-MT 18 JB 1/2W 1
R352 401 026 4308 CARBON 3.3K JA 1/6W 1
R353 401 026 4308 CARBON 3.3K JA 1/6W 1
R354 401 024 7400 CARBON 10K JA 1/6W 1
R355 401 024 7400 CARBON 10K JA 1/6W 1
R356 401 024 7707 CARBON 100K JA 1/6W 1
R357 401 025 1605 CARBON 1.5K JA 1/6W 1
R358 401 024 7400 CARBON 10K JA 1/6W 1
aa Part No. Description Q’ty
R359 401 025 7805 CARBON 2.2K JA 1/6W
R360 401 024 7707 CARBON 100K JA 1/6W
R361 401 026 4308 CARBON 3.3K JA 1/6W
R362 401 027 4307 CARBON 6.2K JA 1/6W
R363 401 026 4308 CARBON 3.3K JA 1/6W
R364 401 019 5800 CARBON 4.7 JA 1/4W
R365 401 026 4308 CARBON 3.3K JA 1/6W
R366 401 027 0309 CARBON 47K JA 1/6W
R367 401 025 8208 CARBON 22K JA 1/6W
R368 401 027 0309 CARBON 47K JA 1/6W
R369 401 025 8208 CARBON 22K JA 1/6W
R370 401 025 8208 CARBON 22K JA 1/6W
R371 401 019 5800 CARBON 47 JA 1/4W
R372 401 024 7004 CARBON 1K JA 1/6W
R373 401 027 5908 CARBON 68K JA 1/6W
R374 401 027 0309 CARBON 47K JA 1/6W
R392 401 025 8208 CARBON 22K JA 1/6W
R701 401 025 3807 CARBON 180 JA 1/6W
R702 401 016 4806 CARBON 22K JA 1/4W
GRAPHIC EQ. P.C.B.
49 620 080 7371
VR401 620 006 3906
VR402 620 006 3906
VR403 620 006 3906
VR404 620 006 3913
VR405 620 006 3890
Q401 405010 9805
or 405 010 9706
Q402 405 010 9805
or 405 010 9706
Q403 405 010 9805
or 405 010 9706
Q404 405 010 9805
or 405 010 9706
Q405 405 010 9805
or 405 010 9706
Q406 405 010 9805
or 405 010 9706
C401 403 047 1502
C402 403 047 1502
C403 403 071 6207
C404 403 071 6207
C405 403 026 5408
C406 403 026 5408
C407 403 042 0302
C408 403 042 0302
C409 403 050 1209
C410 403 050 1209
C411 +403 061 8303
C412 403 061 8303
C413 403 048 3109
C414 403 048 3109
C415 403 056 7304
C416 403 056 7304
C417 403 059 6205
C418 403 059 6205
C419 403 047 1502
C420 403 047 1502
C421 403 074 9205
C422 403 074 9205
C423 403 059 6205
C424 403 059 6205
C425 403 042 3600
R401 401 024 7004
R402 401 024 7004
R403 401 027 0507
R404 401 027 0507
R405 401 025 2305
R406 401 025 2305
R407 401 026 7002
R408 401 026 7002
R408 401 026 7002
R410 401 026 7002
R411 401 026 7606
R412 401 026 7606
R413 401 027 3201
R414 401 027 3201
R415 401 026 6609
—12—
ASSY
Graphic EQ. P.C.B. Assy
Slide Volume (W-100k0x2, 100Hz)
Slide Volume (W-100kax2, 1kHz)
Slide Volume (W-100kQx2, 10kHz)
Slide Volume (W-100kq, Balance)
Slide Volume (W-100kax2, Volume)
TR 28C1571-H-NP
TR 280157 1-G-NP
TR 280157 1-H-NP
TR 28C1571-G-NP
TR 28C01571-H-NP
TR 2SC 157 1-G-NP
TR 28C1571-H-NP
TR 28C1571-G-NP
TR 2SC1571-H-NP
TR 28C1571-G-NP
TR 2SC1571-H-NP
TR 280157 1-G-NP
ELECT 4.7U
ELECT 4.7U
CERAMIC 220P
CERAMIC 220P
CERAMIC 47P
CERAMIC 47P
ELECT 10U
ELECT 10U
ELECT 2.2U
ELECT 2.2U
POLYESTER 4700P
POLYESTER 4700P
ELECT 0.22U
ELECT 0.22U
POLYESTER 1000P
POLYESTER 1000P
POLYESTER 0.022U
POLYESTER 0.022U
ELECT 4.7U
ELECT 4.7U
CERAMIC 680P
CERAMIC 680P
POLYESTER 0.022U
POLYESTER 0.022U
ELECT 100U
CARBON 1K
CARBON 1K
CARBON 470K
CARBON 470K
CARBON 150K
CARBON 150K
CARBON 3.9K
CARBON 3.9K
CARBON 3.9K
CARBON 3.9K
CARBON 390K
CARBON 390K
CARBON 560K
CARBON 560K
CARBON 390
25V
25V
50V
SOV
SOV
50V
16V
16V
50V
50V
50V
SOV
50V
SOV
SOV
50V
SOV
50V
25V
25V
SOV
SOV
SOV
SOV
16V
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
JA 1/6W
