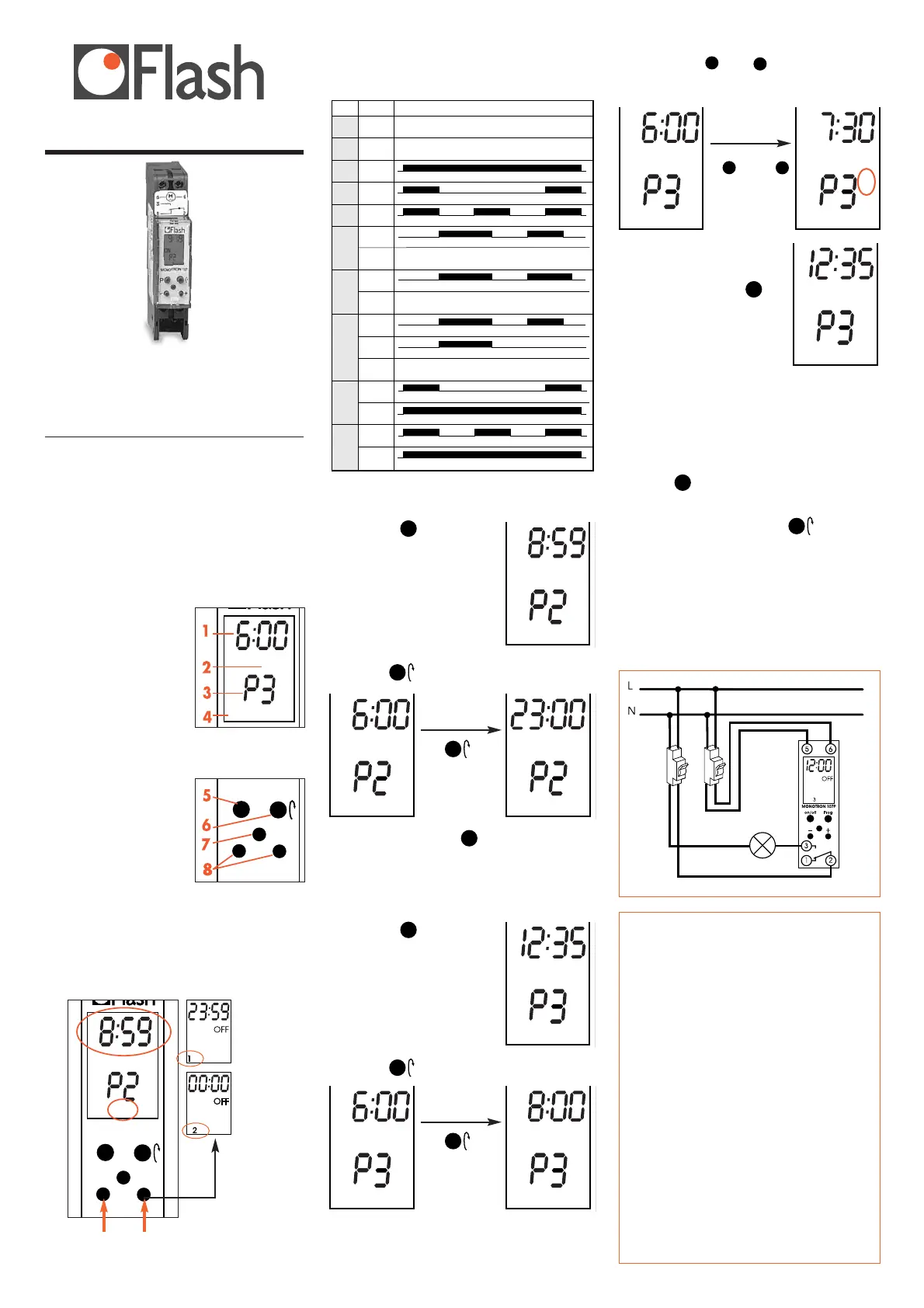

Flash Monotron 107 User Manual

Monotron 107
Interruttore orario
Guida d’utilizzo
 Monotron 107
Monotron 107 è un interruttore orario che vi permette
di pilotare automaticamente un apparecchio o un cir-
cuito elettrico dal vostro quadro.
E’ dotato di dieci programmi preregistrati (da P0 a P9)
su alcuni dei quali (da P2 a P9), è possibile modificare
gli orari in base alle vostre esigenze, scegliendo gli
orari di accensione e di spegnimento.
Flash Monotron 107
Sullo schermo :
1. Ora attuale.
2. Stato del circuito
(ON = acceso
o OFF = spento).
3. Programma in corso
4. Giorni ai quali si applica il
programma
(1 = lunedì.
2 = martedì, ecc.
fino a 7 = domenica).
I tasti :
5. Scelta del programma
6. Scorrimento degli orari di
programmazione.
7. RESET : per azzerare
Monotron.
8 MENO e PIU’ : regolazione dell’ora e modifica degli
orari di programmazione.
Regolazione dell’ora e del giorno
Es. : 8.59 – giorno 4 (giovedì)
Con + o –, fare scorrere le 24 ore dei giorni successivi
fino a raggiungere il giorno e l’ora desiderati.
Programmi disponibili
Gruppi di giorni : 1-2-3-4-5-6-7
Per selezionare un programma
1. Premere
più volte, fino alla visualizzazione
del programma scelto
(da P0 a P9) – esempio : P2
2. Premere per visualizzare il programma
3. Confermare mediante
Per modificare un programma
1. Premere
più volte, fino alla visualizzazione
del programma scelto
(da P0 a P9) – esempio : P3
2. Premere per visualizzare il programma
P
P
P
OFF
1 2 3 4 5 6 7
P
–
+
MONOTRON 107
Caratteristiche tecniche :
• Alimentazione : 230 V
~ ±10% 50 Hz
• Riserva di marcia mediante pila al litio :
cumulo di 3 anni di interruzione rete
• Uscita : 1 contatto invertitore
• Potere di interruzione:
carico resistivo 16 A / 250 V
~
carico induttivo 3 A / 250 V AC cos ϕ = 1
• Precisione dell’ora : +/– 1 s al giorno a 20°C
• Temperatura di funzionamento : da -10°C a +50°C
• Temperatura di stoccaggio : da –10°C a +60°C
• Igrometria : 90% a 20°C
• Classe di protezione: IP 40
• Classe di isolamento : II
• Collegamento : mediante terminali a vite
sezione max dei conduttori : 4 mm
2
sezione minima dei conduttori : 1 mm
2
• Conforme alla norma EN 60730
P
–
+
MONOTRON 107
OFF
4
Giorno 1

Giorno 2

Giorno 3

Giorno 4
Collegamenti elettrici
P0
P1
P2
P3
P4
P5
P6
P7
P8
P9
1 --> 7
6 - 7
7
1-2-4-5
3 - 6
7
1 --> 7
1 --> 7
1 --> 7
1 --> 7
1 --> 5
1 --> 6
1 --> 5
6 - 7
1 --> 5
6 - 7
6.00 8.00 11.00 13.00 17.00 23.00
8.00 12.00 14.00 18.00
8.00 12.00
14.00 20.00
8.00 12.00 14.00 18.00
8.00 12.00
6.00 8.00 17.00 23.00
6.00 8.00 17.00 23.00
6.00
23.00
6.00
23.00
6.00 8.00 11.00 13.00 17.00 23.00
6.00
23.00
OFF non modificabile
OFF non modificabile
OFF
OFF
OFF
P
ProgrammiGiorni
OFF
1 2 3 4 5 6 7
OFF
1
ON
1 2 3 4 5 6 7
OFF
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
OFF
1 2 3 4 5 6 7
3. Modificare se necessario gli orari di commutazione uti-
lizzando i tasti
o
Il simbolo
*segnala un passaggio di programma modificato
Ripetere le operazioni 2 e 3 per
modificare altri orari del programma.
4. Confermare mediante
Vengono visualizzati l’ora ed il
giorno attuali, come anche il
simbolo
*
che indica la modifica del
programma.
Ritorno al programma
preregistrato
Premere
Si visualizza il primo passaggio del programma.
Tenere premuto per 4 secondi il tasto .
Il simbolo
* scompare ; MONOTRON 107 è ritornato sul
programma preregistrato.
P
P
–
+
ON
1 2 3 4 5 6 7
ON
1 2 3 4 5 6 7
*
ou
–
+
OFF
1
*
