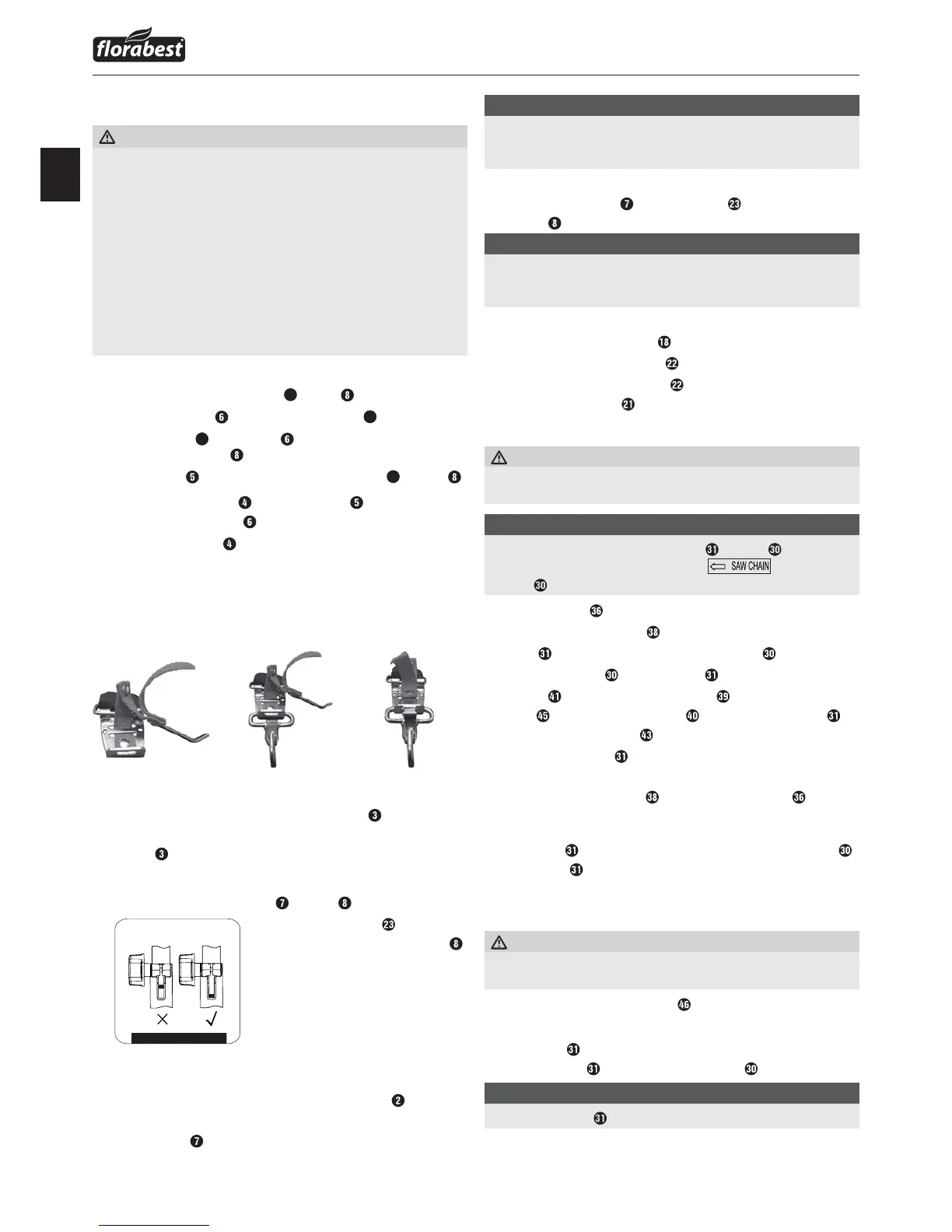

Prije uključivanja uređaja
POZOR!
■ Tijekom košnje uvijek nosite zaštitne cipele i odgovarajuću zaštitnu
odjeću, kao što su zaštitne rukavice, kaciga, maska, rukavice i zaštita
za sluh.
■ Provjerite zemljište na kojem ćete koristiti uređaj i odstranite predmete
koje bi uređajem mogli zahvatiti i koje bi uređaj mogao odbaciti.
■ Prije uporabe i nakon pada ili drugih udaraca uvijek treba vizualno
provjeriti uređaj i uvjeriti se da rezni alat, klinovi za učvršćenje i cijela
rezna jedinica nisu oštećeni. Istrošeni ili oštećeni rezni alat i klinove
za učvršćenje potrebno je zamijeniti.
■ Prije uporabe uvijek provjerite je li rezni alat istrošen ili oštećen.
Za izbjegavanje neuravnoteženosti istrošene rezne alate i vijke treba
uvijek zamijeniti u paru.
Montiranje okrugle ručke
♦ Najprije montirajte gumeni prsten
5a
na krak .
♦ Postavite zaštitni luk
odozdo na gumeni prsten
5a
.
♦ Klin za blokadu
5b
zaštitnog luka se za blokadu mora utaknuti u
jednu od dvije rupe na
kraku.
♦ Okruglu ručku
pritisnite na predviđeni gumeni prsten
5a
na kraku .
♦ Odozgo utaknite 4 vijka
kroz okruglu ručku i osigurajte ih sa
4 matice u zaštitnom luku
.
♦ Čvrsto zategnite vijke
.
Montiranje mehanizma za brzo odvajanje
♦ Objesite karabiner i osigurajte ga crvenim dijelom pojasa mehanizma
za brzo odvajanje (vidi slike). Povucite crveni dio pojasa ukoliko
uređaj morate brzo odložiti.
Pričvršćivanje / montiranje pojasa za nošenje
♦ Zakvačite pojas za nošenje
5*
u omču za nošenje .
♦ Pojas za nošenje
5*
prilagodite svojoj visini, tako da se omča za
nošenje
u ovješenom položaju nalazi na visini vaših bedara.
Montiranje škara za živicu
♦ Najprije otpustite navojnu ručku na kraku motorne jedinice.
♦
Jezičac na prednjem kraku škara za
živicu gurnite do graničnika u utor kraka
na motornoj jedinici. Ako je ispravno umetnut,
crvena crta mora se poravnati s krakom
motorne jedinice.
♦ Ako to nije moguće, povucite uže za pokretanje kako biste namjestili
osovinu. POZOR! Prekidač za uključivanje/isključivanje
mora biti
u položaju „0“.
♦ Navojnu ručku
čvrsto zategnite.
NAPOMENA
►
Montaža nastavka za rezanje visokih grana/ koluta sa strunom/
reznog noža s 3 zuba i produžnog nastavka obavlja se istim
redoslijedom.
Demontiranje škara za živicu
♦ Pritisnite vijčanu ručicu i prednji nastavak škara za živicu izvucite
iz kraka
motorne jedinice.
NAPOMENA
►
Montaža nastavka za rezanje visokih grana/ koluta sa strunom/
reznog noža s 3 zuba i produžnog nastavka obavlja se istim
redoslijedom.
Zakretanje škara za živicu
♦ Otpustite blokadu/deblokadu .
♦ Pritisnite ručicu za podešavanje
, zakrenite škare u željeni položaj.
♦ Otpustite ručicu za podešavanje
koja se mora uglaviti u osnovnu
ploču (škara za živicu)
.
Montiranje reznog lanca i mača
UPOZORENJE!
► Navucite zaštitne rukavice! Opasnost od ozljeda uslijed oštrih reznih
zubaca!
NAPOMENA
►
Pazite na smjer okretanja reznog lanca
na maču i na osnovnoj
ploči (uređaja za rezanje visokih grana)
.
► Mač se može koristiti ovisno o istrošenosti.
♦ Otpustite maticu
pomoću vilastog ključa
6^
.
♦ Skinite poklopac zupčanika
.
♦ Lanac
stavite tako što ćete početi od vrha mača .
♦ Sada umetnite mač
s reznim lancem .
♦ Vodilicu
postavite iznad vodilice mača , pritom klin za zatezanje
lanca
umetnite u provrt na maču . Istovremeno rezni lanac
postavite preko zupčanika
.
♦ Zategnite rezni lanac
(vidi poglavlje „Zatezanje i provjera
reznog lanca“).
♦ Vratite poklopac zupčanika
i lagano zategnite maticu .
Demontiranje reznog lanca
♦ Rezni lanac eventualno prethodno treba otpustiti, kako bi se mač
i rezni lanac
mogli skinuti (vidi poglavlje „Zatezanje i provjera
reznog lanca“). Slijedite ove upute obrnutim redoslijedom.
Zatezanje i provjera reznog lanca
UPOZORENJE!
► Navucite zaštitne rukavice! Opasnost od ozljeda uslijed oštrih reznih
zubaca!
♦ Okrenite vijak za zatezanje lanca
pomoću ravnog odvijača
6&
u
smjeru kazaljke na satu kako biste povećali zategnutost.
♦ Rezni lanac
mora prianjati za donju stranu mača. Provjerite može
li se rezni lanac
rukom povlačiti preko mača .
NAPOMENA
►
Novi rezni lanac
će se raširiti, te ga stoga treba češće zatezati.
