Installation 19

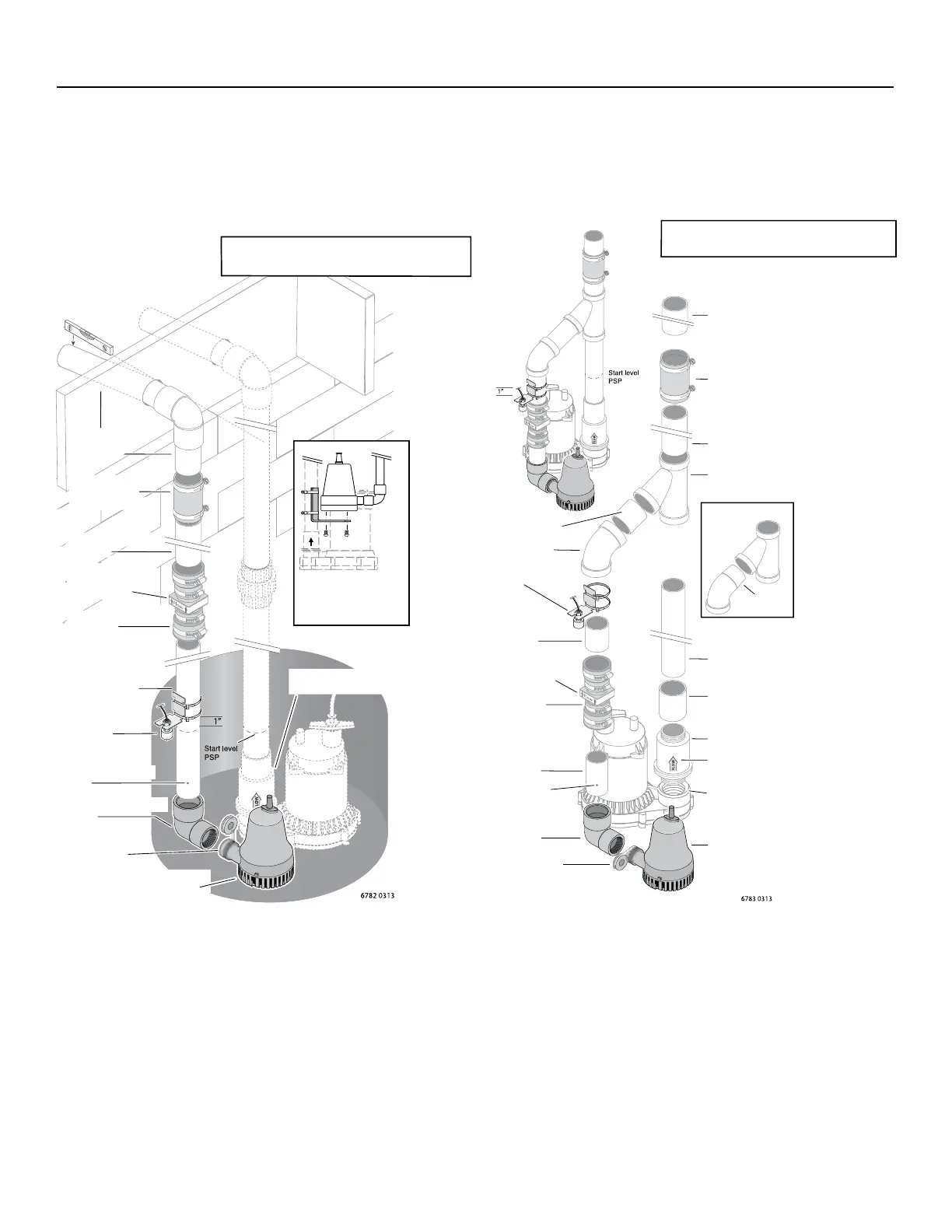

Fig 2 : Installation typique avec tuyaux de décharge
distincts.
Fig 3 : Installation typique avec tuyau de décharge
commun.
Ruban d'étanchéité
à filet de tuyau de PTFE
sur tous les joints filetés
Pompe de puisard
de secours à batterie*
« décharge commune »
A
VIS : dans cette installation, il FAUT installer un clapet de non retour sur
la pompe de puisard principale (PPP) s'il 'y en a pas un déjà en place sous
la division,
comme montré. Ceci permet de prévenir tout retour d'eau de puisard
prov
enant du système de secours à batterie. Les volets du clapet de non retour
et les flèches de débit doiv
ent pivoter à l'ÉCART de la pompe à protéger.
Le
niveau d'eau entraînant la fermeture de l'interrupteur doit être plus
haut que l'entrée de la pompe du SSB
.
Installation typique
,
une
fois monté.
Pas à l'échelle.
Câblage ignoré pour meilleure clarté.
* Fourni avec le système de secours à batterie.
Les éléments en italique doivent être achetés séparément
L
es deux clapets de
non retour doiv
ent
être installés sur la
division,
du côté
de la pomp
e.
Tuyau de décharge
supérieur en PVC 3,8 cm
(1-1/2 po) (couper à la
longueur désirée)
U74-68 Ensemble
flexible et colliers
(vendu séparément)
Colonne montante en
PVC 3,8 cm (1-1/2 po)
(couper à la longueur désirée)
Division ABS à 45 degrés
Tuyau de PVC 3,8 cm
(1-1/2 po) optionnel
(couper à la longueur désirée)
Coude ABS de 45°
Interrupteur de
secours à batterie*
Mise en place de
l'ensemble
division/coude
alternatif
Coude ABS
de 45°
Tuyau de PVC 3,8 cm
(1-1/2 po) (couper à la
longueur désirée)
Flèche de débit; doit
être orientée à l'ÉCART
de la pompe à protéger
FP0026-10
Clapet de non
retour (vendu
séparément)
Tuyau de décharge
inférieur en PVC 3,8 cm
(1-1/2 po) (couper à la
longueur désirée)
Percer un trou
antiblocage d'air
de 3,2 mm (1/8 po)
Pompe principale
Tuyau de décharge
(couper à la longueur désirée)
Fileter sur le coude
ABS Adaptateur
Pompe principale
Clapet de non retour
Flèche de débit; doit
être orientée à l'ÉCART
de la pompe à protéger
Port de décharge de la
pompe de puisard principale
Coude ABS 3,2 cm
(1-1/4 po) FNPT x
3,8 cm (1-1/2 po)*
«décharge distincte»
AVIS:
"Les volets du clapet de non retour doivent pivoter à l'ÉCART
de la pompe qui doit être protégée, les èches de débit aussi."
Le niveau d'eau entraînant la fermeture de l'interrupteur doit
être plus haut que l'entrée de la pompe du SSB.
* Fourni avec le système de secours à batterie.
Les éléments en italique doivent
être achetés séparément.
Pas à l'échelle.
Câblage ignoré pour meilleure clarté.
Pente DESCENDANTE
vers la sortie
Solive de
plancher
Appui
Tuyau de décharge supérieur
en PVC 3,8cm (1-1/2po)
(couper à la longueur désirée)
U74-68 Ensemble
exible et colliers
(vendu séparément)
Colonne montante en
PVC 3,8cm (1-1/2po)
(couper à la longueur désirée)
Flèche de débit; doit être
orientée à l'ÉCART de la
pompe à protéger
Si le puisard est petit,
suspendre le SSB sur le
tuyau de décharge principal
à partir d'un support angulé.
FP0026-10
Clapet de non retour
(vendu séparément)
Tuyau de décharge inférieur
en PVC 3,8cm (1-1/2po)
(couper à la longueur désirée)
Clapet de non retour de la
pompe de puisard principale
Interrupteur de
secours à batterie*
Percer un trou antiblocage
d'air de 3,2mm (1/8po)
Coude ABS 3,2cm(1-1/4po)
FNPT x 3,8cm (1-1/2po)*
Ruban d'étanchéité à
let de tuyau de PTFE
sur tous les joints letés
Pompe de puisard de
secours à batterie*
