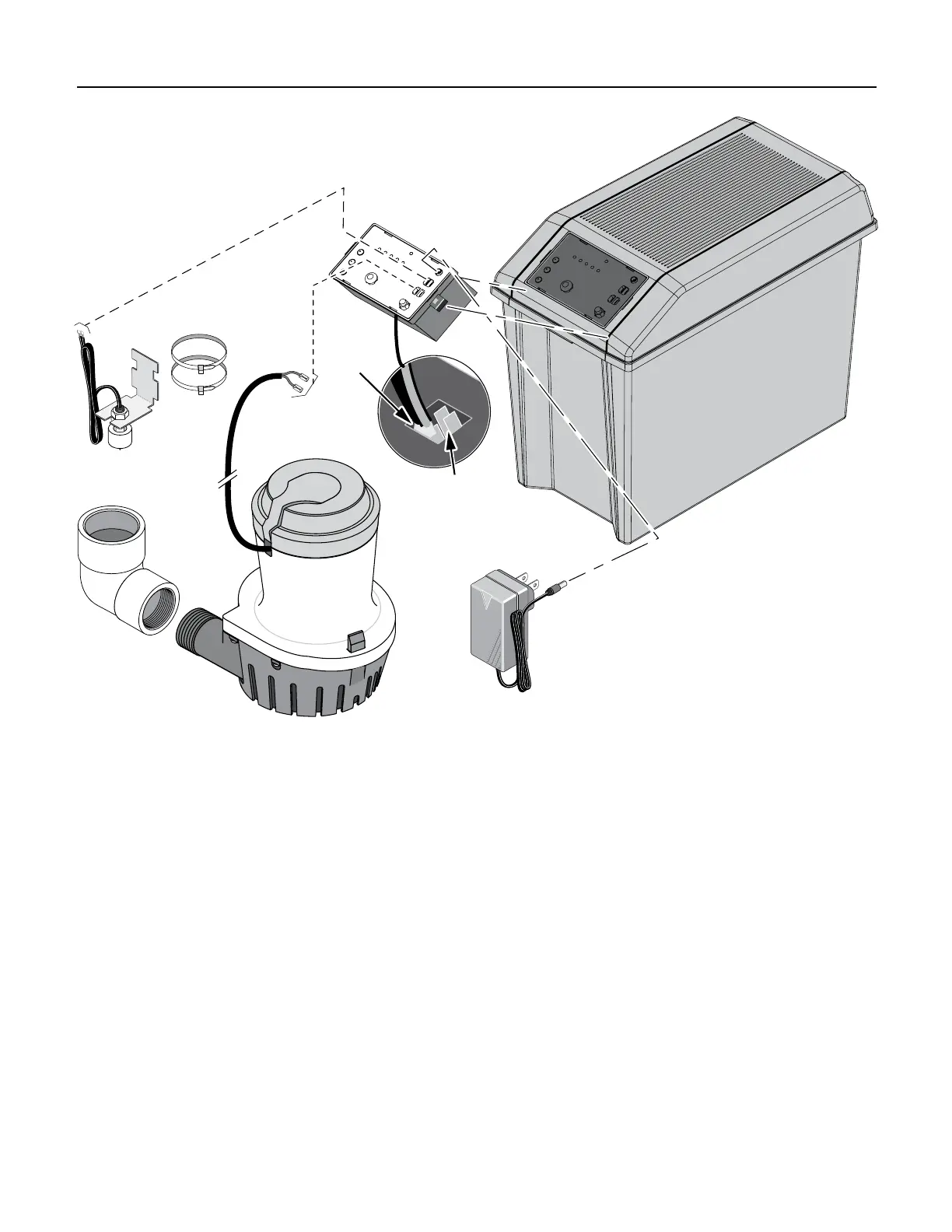

Chargeur/contrôleur
Câbles
de borne
Interrupteur
à flotteur
Bornes de
batterie secondaire
optionnelle
Pompe de
secours
Adaptateur
1. Brancher le fil de la borne positive (+) (rouge) du
contrôleur/chargeur à la borne positive (+) (rouge) de
la borne de la batterie. Faire de même pour les bornes
négatives (-) (noires). Si l’installation comprend deux
batteries, se servir de l’ensemble de bornes en option et
brancher la deuxième batterie. Pour ce faire, utiliser les fils
de borne (non inclus) pour relier la borne positive (+) du
chargeur/contrôleur à la borne positive (+) de la batterie et
répéter le processus avec les bornes négatives (-).
2. Les bornes de la pompe de secours sont sensibles à la
polarité; brancher la borne positive de la pompe à la borne
portant l’étiquette Pompe ‘+’ et la borne négative de la
pompe à la borne portant l’étiquette Pompe ‘-’.
AVIS : Si les bornes sont inversées, la pompe va
fonctionner à l’envers et ne pompera pas d’eau.
3. Les bornes de l’interrupteur à flotteur ne sont pas sensibles
à la polarité; brancher les bornes de l’interrupteur à flotteur
sur les onglets ‘Float Switch’ (interrupteur à flotteur) du
chargeur/contrôleur.
4. Vérifier le flotteur et la pompe en soulevant le flotteur et
en le tenant ainsi. Le témoin DEL ‘Pump Status’ (état de
la pompe) sera allumé en continu et l’alarme va se faire
entendre en continu. La pompe devrait démarrer après
environ 3 secondes. Si ce n’est pas le cas, vérifier tous les
branchements; les refaire au besoin.
5. Pour arrêter la pompe, abaisser le flotteur; la pompe
devrait s’arrêter après 25 secondes. Le témoin DEL d’état
de la pompe devrait clignoter et l’alarme devrait émettre
un bip.
6. Pendant que la pompe fonctionne, vérifier le
fonctionnement de la touche ‘SILENCE ALARME’
(alarme en sourdine); la retenir enfoncée pendant une
seconde puis la relâcher. Le témoin DEL d’alarme mise
en sourdine devrait s’allumer et l’alarme devrait cesser.
Pour réinitialiser l’alarme (la laisser retentir) et éteindre
le témoin DEL d’alarme mise en sourdine, appuyer à
nouveau sur la touche ‘Silence Alarm’(alarme en sourdine).
Enfoncer la touche ‘System Test’ (vérification système)
pendant une seconde puis la relâcher. Le témoin DEL d’état
de la pompe devrait cesser de clignoter.
