10159(fr) Rev: May 2017

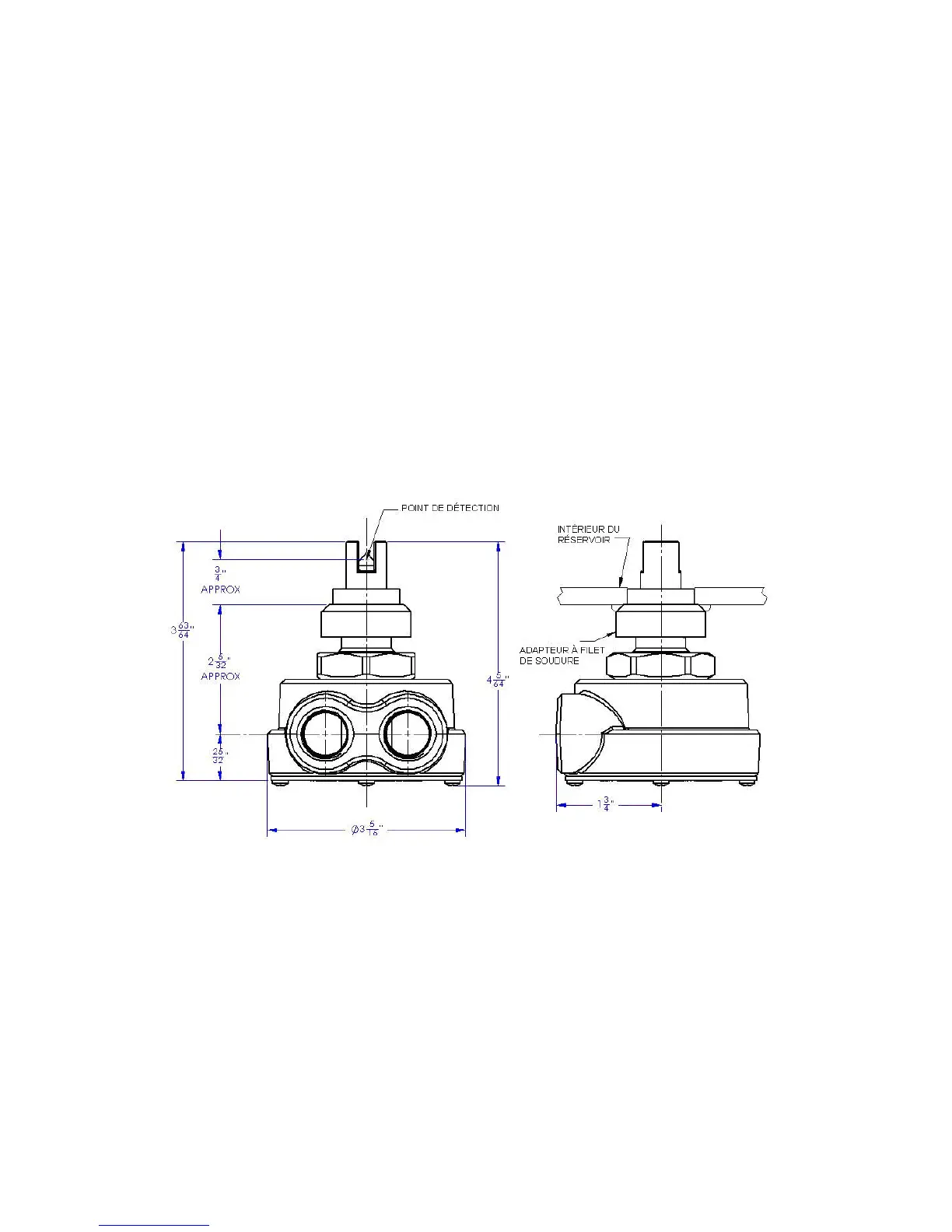

CAPTEUR DE FOND
Le capteur de retenu modèle FT152 FloTech est conçu pour un coupleur NPT ½ ” soudé
sur le dessous de chaque compartiment. Le point d’installation devrait être sur le point
le plus bas de la citerne. Le col ne devrait jamais dépasser plus que ¾” à l’extérieur de la
citerne et être égale à l’intérieur du réservoir si possible. Dixon fourni un coupleur de
soudure de ½” NPT avec chaque capteur. Le coupleur exige qu’un trou avec un
diamètre de 1 1/8” soit coupé sur le dessous de la citerne. Après que l’accouplement
soudé soit refroidi, installez le capteur en utilisant un produit d’étanchéité à raccord ou du
ruban téflon pour lubrifier et sceller les filets. NOTE: Vérifiez les filets afin de vous
assurez que le bout du prisme du capteur de retenu soit assez profond dans la citerne.
NOTE: N’UTILISEZ PAS LE CORPS DU CAPTEUR POUR LE SERRER!
CAPTEUR DE RETENU
BESOIN D’ASSISTANCE TECHNIQUE? 877 582 3569
