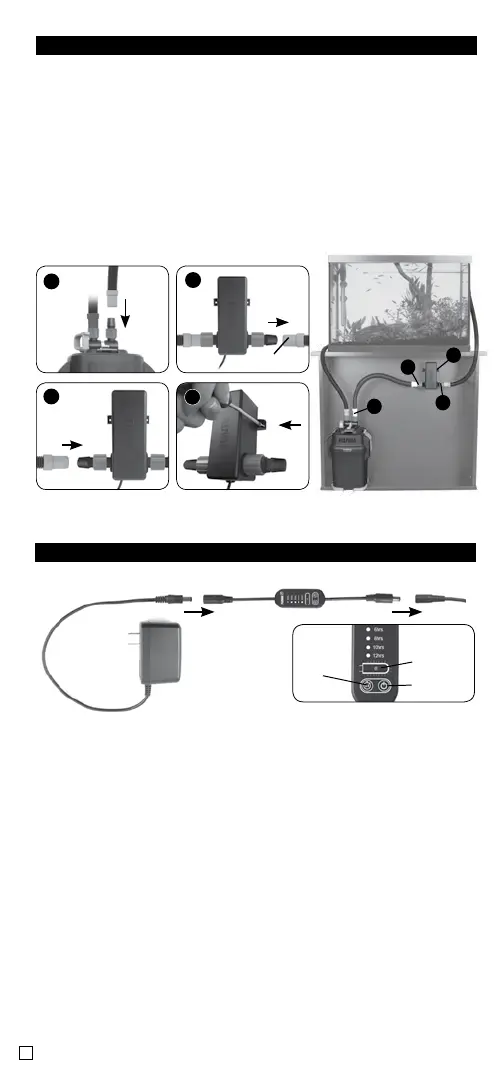

INSTALLAZIONE DEL TIMER E FUNZIONAMENTO
Per installare, collegare l’alimentatore al timer e poi il timer alla base dell’unità UVC come nell’immagine.
Per far funzionare l’unità UVC in modo continuo:
Premere il pulsante di accensione del timer. La spia dello stato di funzionamento si accende in verde per indicare il normale funzionamento.
Per far funzionare l’unità UVC in modo intermittente:
Dopo avere acceso il timer, tenere premuto il pulsante del cronometro per scorrere tra i vari tempi di funzionamento:
4, 6, 8, 10 e 12 ore. Una spia blu compare accanto al periodo di funzionamento attualmente attivato.
Spia della stato di funzionamento:
Indica il ciclo di vita della lampada/unità UVC. Una spia verde rappresenta il corretto funzionamento della lampada UVC. Una spia rossa
indica che la durata della lampada è scaduta ed è necessaria la sostituzione completa dell’unità UVC.
Interruzione dell’alimentazione:
Se il timer è stato scollegato o vi è un guasto nell’alimentazione, quando viene ripristinato il collegamento a una fonte di
alimentazione, l’unità UVC torna allo stesso orario di funzionamento selezionato inizialmente. Ad esempio, se il timer era impostato
per funzionare 4 ore in un periodo di 24 ore, continuerà a funzionare per 4 ore dal momento in cui viene ripristinata l’alimentazione.
Dato che il timer non tiene traccia dell’orario giornaliero, se si desidera, ad esempio, che l’unità UVC continui a funzionare per 4 ore dalle
8.00, l’unità dovrà essere collegata a una fonte di alimentazione alle 8.00. Per passare da un periodo specico regolato da timer a
un funzionamento costante per 24 ore, spegnere e riaccendere l’unità premendo il pulsante di alimentazione. In tal modo viene
ripristinato il funzionamento costante dell’unità UVC.
Cronometro
Accensione
Stato di
funzionamento
2
3
Uscita dell’acquario
4
1
1
2
3
4
INSTALLAZIONE DELL’UNITÀ UVC
L’unità UVC è compatibile con i ltri della serie Fluval 06 e 07 oltre che con quelli con diametro interno del essibile di uscita di
16 mm (5/8”) e un diametro esterno del essibile di 19 mm (1/8”).
1. Inserire il essibile corrugato fornito con l’unità UVC nell’ugello di uscita del ltro e serrare il dado.
2. Collegare l’altra estremità del essibile fornito con l’unità UVC a uno dei lati dell’unità UVC e serrare il dado.
NOTA: l’unità UVC è multidirezionale e funziona in entrambe le direzioni.
3. Collegare il essibile di uscita del ltro all’ugello opposto (non utilizzato) dell’unità UVC e serrare il dado.
4. Per assicurare il massimo usso, NON installare l’unità UVC sopra la linea dell’acqua dell’acquario. Per assicurarsi che il essibile
di uscita raggiunga l’acquario senza pieghe o avvolgimenti, provare a montare l’unità UVC e il essibile prima di praticare
eventuali tagli o fori nali. NOTA: NOTA: L’unità UVC viene fornita con (2) viti di montaggio per facilitare l’installazione.
5. Collegare il gruppo di uscita e aspirazione del ltro all’acquario (per la corretta installazione, fare riferimento al manuale del ltro).
6. Adescare il ltro.
7. Collegare il ltro alla presa elettrica e vericare che l’acqua entri nel ltro e vi esca.
8. Collegare l’unità UVC alla presa elettrica.
