24 / 84 Anhang FLUXTRONIC Automatikbetrieb
DEUTSCH
Über den 8-poligen Stecker lassen sich nur 8 der 9 Anschlüsse nach außen führen.
Normalerweise ist der externe Start/Stopp nicht nach außen geführt. Soll der Anschluss
aber über den Stecker nach außen geführt werden, muss auf eine der anderen Funkti-
onen verzichtet werden und an der Steckerleiste umgeklemmt werden.
Beim integrierten Schaltverstärker FSV 100 sind die Impulsweiter-
leitung, Err, OK nicht angeschlossen.

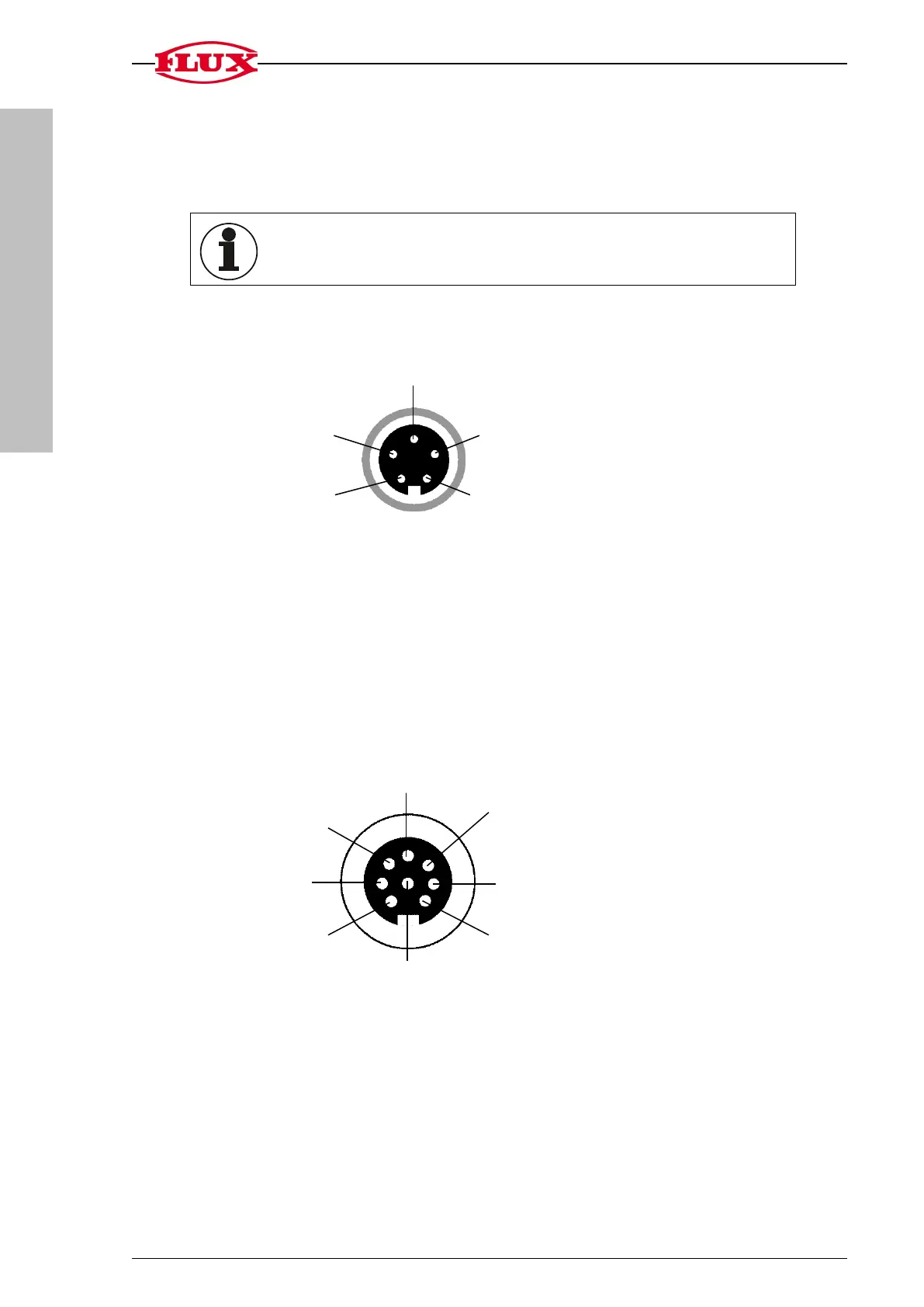

Steckerbelegung bei 5-poliger Ausführung
Beim Kabel ist die Abschirmung auf „schwarz“ herausgeführt.
Steckerbelegung bei 8-poliger Ausführung
Beim Kabel ist die Abschirmung auf „schwarz“ herausgeführt.
braun (9)
grau (6)
grün (4)
blau (1)
rot (3)
gelb (2)
weiß (8)
rosa (5)
grün (4)
gelb (2)
grau (6)
braun (9)
weiß (8)
