Annexe FLUXTRONIC Mode Automatique 77 / 84
FRANÇAIS
4 Caractéristiques techniques

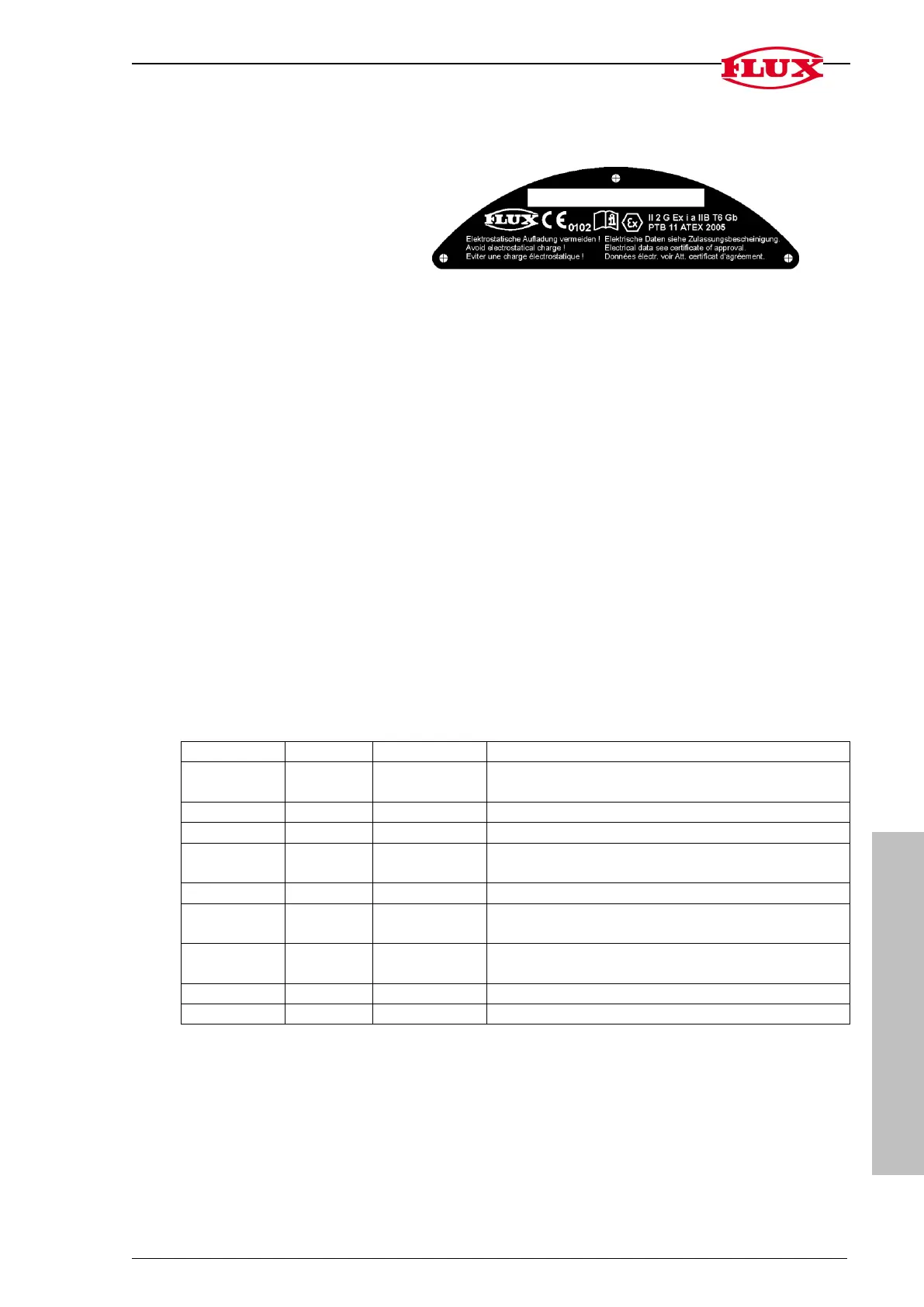

Désignation ADF :
II 2 G Ex i a IIB T6 Gb
PTB 11 ATEX 2005
Données électriques voir
Attestation d’examen CE
Température de stockage -25°C jusqu‘à +70°C maxi.
Température ambiante -20°C* jusqu‘à +40°C maxi.
Aux températures en dessous de 0°C l’afficheur à cristaux liquides ralentit.
Matériau : Boîtier électronique PP ; Afficheur PSU ; Cadre PP
Pile : Lithium CR 2032
Durée de vie : selon l'utilisation, 1 à 2 ans
Entrée de palpeur : Contact mécanique
Fréquence max. 150 Hz pour un rapport de détection de 50/50
Sortie d'impulsion : Sortie NAMUR.
Pour l'utilisation de la sortie, un relais amplificateur NAMUR avec entrée et sortie de
transistor est nécessaire
Fréquence max. 150 Hz pour un rapport de détection de 50/50
Longueur d'impulsion définie à 2 ms, indépendamment de la fréquence.
Sortie OK.
La sortie OK est activée pendant ~ 60 mS après un conditionnement complet.
Affectation de la barrette à 9 bornes au verso du cadran FLUXTRONIC
*1
En utilisant une commande à distance il faut enlever la prise du palpeur interne.
*2
Attention ! Non autorisée en zone ATEX !
En cas d’une alimenation de courant externe utiliser Borne 8 Moins et Borne 9 Plus.
Borne No.
Couleur
Signal
Descriptif
1
bleu
Imp Out
Sortie NAMUR pour transmission des
impulsions
2
jaune
S2 Out
Sortie NAMUR du signal S2 ( Présignal )
3
rouge
ERR OUT
Sortie NAMUR du signal erreur
4
vert
S1 OUT
Sortie NAMUR du signal S1 ( signal principal
)
5
rose
OK OUT
Sortie NAMUR du signal conditionnement OK
6
*1
gris
Imp IN
Entrée d’impulsion contact mécanique
( relais Reed )
7
Ext St/Stp
IN
Entrée commande à distance
( bouton MARCHE/ARRET )
8
*2
blanc
GND
Pôle MOINS alimentation externe
9
*2
marron
+ 3 V CC
Pôle PLUS alimentation externe
