1
2
3

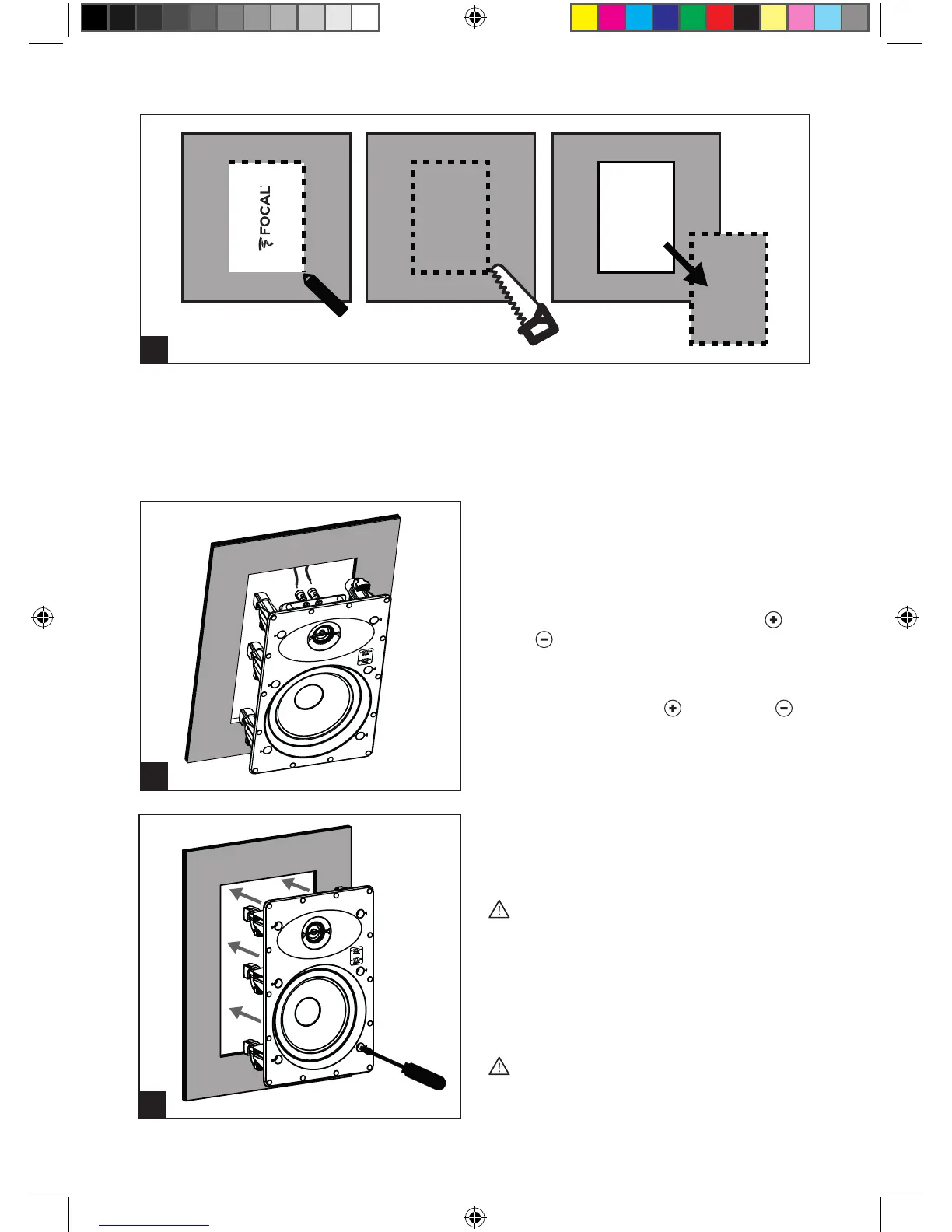

Tracez le contour d’encastrement
sur le mur en utilisant le gabarit de
découpe fourni.
Découpez suivant le tracé avec un
outil approprié.
Draw the cut out on the wall using the
cut-out template.
Cut along the drawn line using
appropriate tool.
Introduisez l’enceinte dans la partie
découpée.
Serrez les vis de fixation repérées par
les flèches rouges.
Ne pas serrer excessivement les
pattes de fixations afin de ne pas
endommager le mécanisme.
Insert the loudspeaker in the cut-out.
Tighten the locking screws marked
with red arrows.
Do not over tighten the dog leg
clamp to avoid any damages on the
mechanism.
Connectez les câbles aux bornes
d’entrées de l’enceinte (rouge
et
noire
).
Connect the cables on the loudspeaker
input terminals (red
and black ).
