FROM AMPLIFIER TO SPEAKERS
Right Left Right Left
Pre-out
LR
R
L
Subwoofer
Connexions

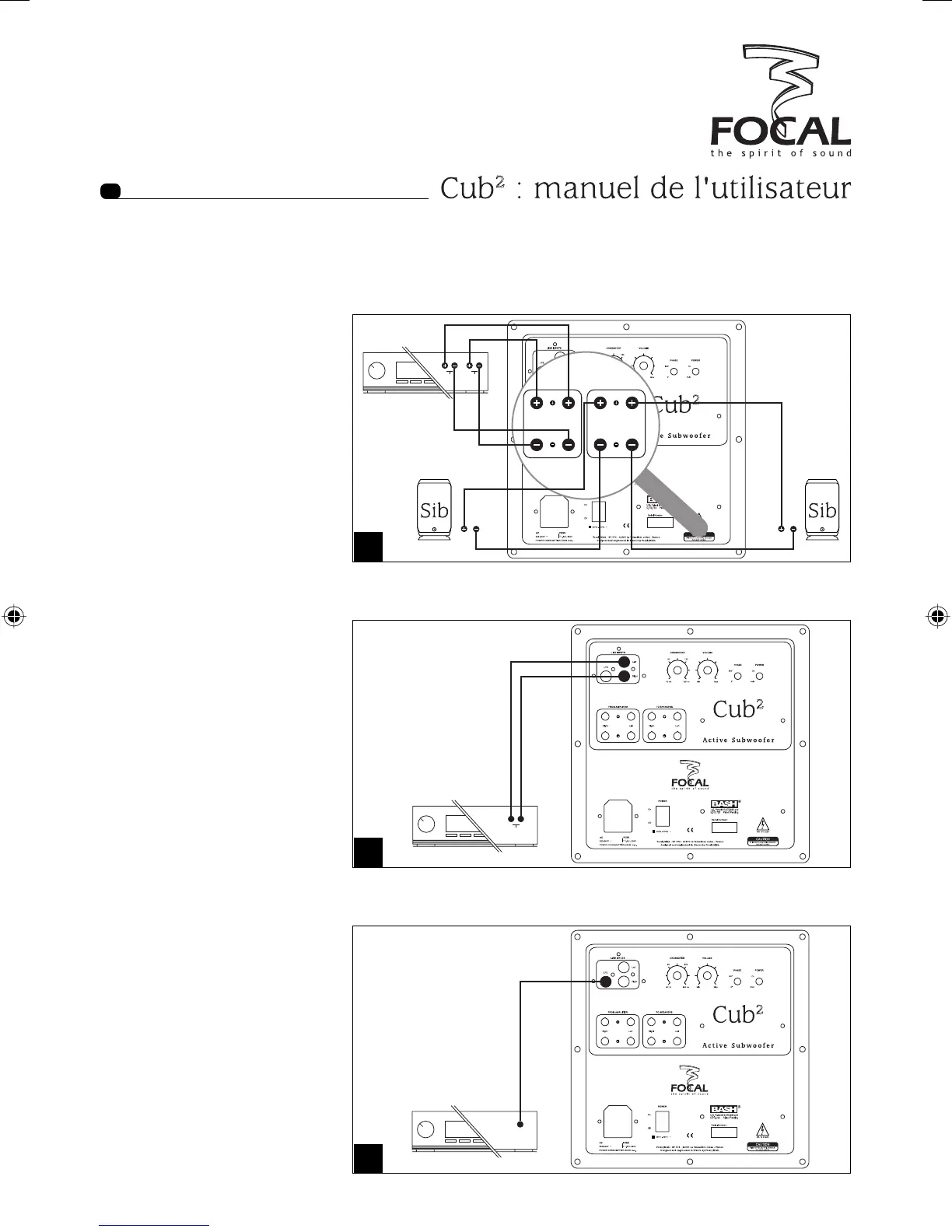

Sur les entrées "haut niveau"
Lorsqu’un amplificateur stéréo 2
canaux standard est utilisé, Cub
2
devra être connecté sur les entrées
"haut niveau" (high level inputs).
Les deux enceintes pourront être
connectées directement sur les
sorties haut niveau du subwoofer
(fig. A). Respectez la mise en phase
des câbles haut-parleurs en reliant
les bornes rouges marquées "+" de
l’ampli à la borne rouge ou "+" de
l’enceinte correspondante. Procédez
de même pour les bornes noires
marquées "-".
Sur les entrées RCA bas niveau
Lorsqu’un amplificateur 2 canaux
équipé de sorties ligne "pre out" est
utilisé, Cub
2
devra être connecté sur
les entrées stéréo RCA "Line inputs
Right/Left" (fig. B).
Sur l’entrée LFE
Lorsqu’un amplificateur audio/vidéo
multicanaux est utilisé, l’entrée uni-
que LFE de Cub
2
sera connectée sur
la sortie "Subwoofer" de l’amplifica-
teur audio/vidéo (fig. C). Dans ce
cas précis, toutes les fonctionnalités
de réglage de Cub
2
seront désacti-
vées, hormis le contrôle du volume.
Cette liaison est préférable en home
cinéma, où toutes ces fonctions sont
déjà contenues dans l’amplificateur
audio/vidéo et risqueraient de faire
double emploi.
