13
AMPLIFICATEURS FDS
Manuel d'utilisation
3.6 – Câblage de l’alimentation
ATTENTION
Le câble reliant la borne positive (+) de la batterie au bornier “+ BATT” de l’amplificateur doit IMPERA-
TIVEMENT comporter un fusible (valeur de l’ampérage : 30 ampères) à 40 cm ou moins de la batterie
du véhicule.
Les connexions du porte-fusible doivent être étanches.
Démonter le porte-fusible en prenant soin d’ôter le fusible. Fixer le socle du porte-fusible.
Couper une longueur de câble d’alimentation entre 10 et 40 cm (maximum). Dénuder 1 cm puis étamer.
Visser le câble dans le bornier du porte-fusible coté batterie. Sertir votre câble d’alimentation dans une
cosse prévue à cet eet et visser cette dernière sur un point d’alimentation batterie.
Sur la longueur de câble restante, dénuder 1 cm puis étamer. Visser le câble dans l’autre bornier du
porte-fusible.

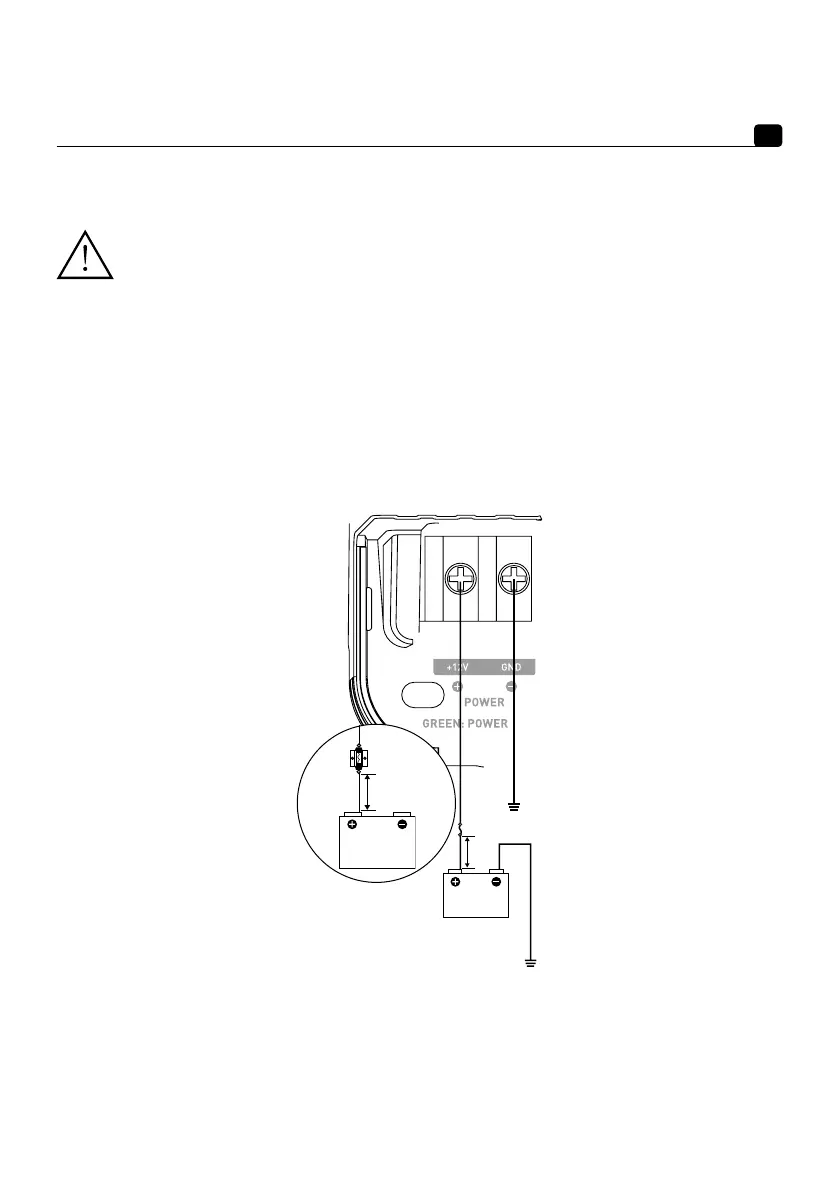

40cm max
fig. 5
Préparer le câble d’alimentation positif (+) pour le relier à l’amplificateur en utilisant une fourche appro-
priée puis bloquer le câble en vissant fermement. (fig. 5)
