3.5 - La phase de connexion des câbles de modulation (RCA), REMOTE et câbles haut-parleur peut
débuter. Connecter les RCA à l’amplificateur (fig. 5) en respectant les polarités (INPUT Left = noir ou blanc,
INPUT Right = rouge). Connecter l’autre extrémité des RCA aux sorties RCA* de l’autoradio (Left = gauche ;
Right = droite).
Connecter ensuite le câble REMOTE à l’amplificateur (borne REM) en vissant fermement. Connecter l’autre
extrémité du câble REMOTE à la borne REMOTE de l’autoradio.
Enfin, connecter les câbles haut-parleurs à l’amplificateur en respectant les polarités (+ sur + ; - sur -) en
dénudant environ 1 cm de câble (fig 3).
Connecter le câble de la REMOTE CONTROL (commande déportée) uniquement fournie avec les références
FPS 1500, FPS 3000, FPS 2300RX et FPS 4160} à l’amplificateur, puis fixer la télécommande dans l’habitacle
à l’emplacement désiré. (à l’exception du modèle FPS 2160).
3.6 - Préparer le câble d’alimentation positif (+) pour le relier à l’amplificateur en dénudant 1 cm (fig.3) à son
extrémité. Etamer cette partie à l’aide d’un fer à souder et de fil d’étain. Insérer la partie dénudée et étamée
dans la borne “+ BATT” de l’amplificateur, puis bloquer le câble en vissant fermement.

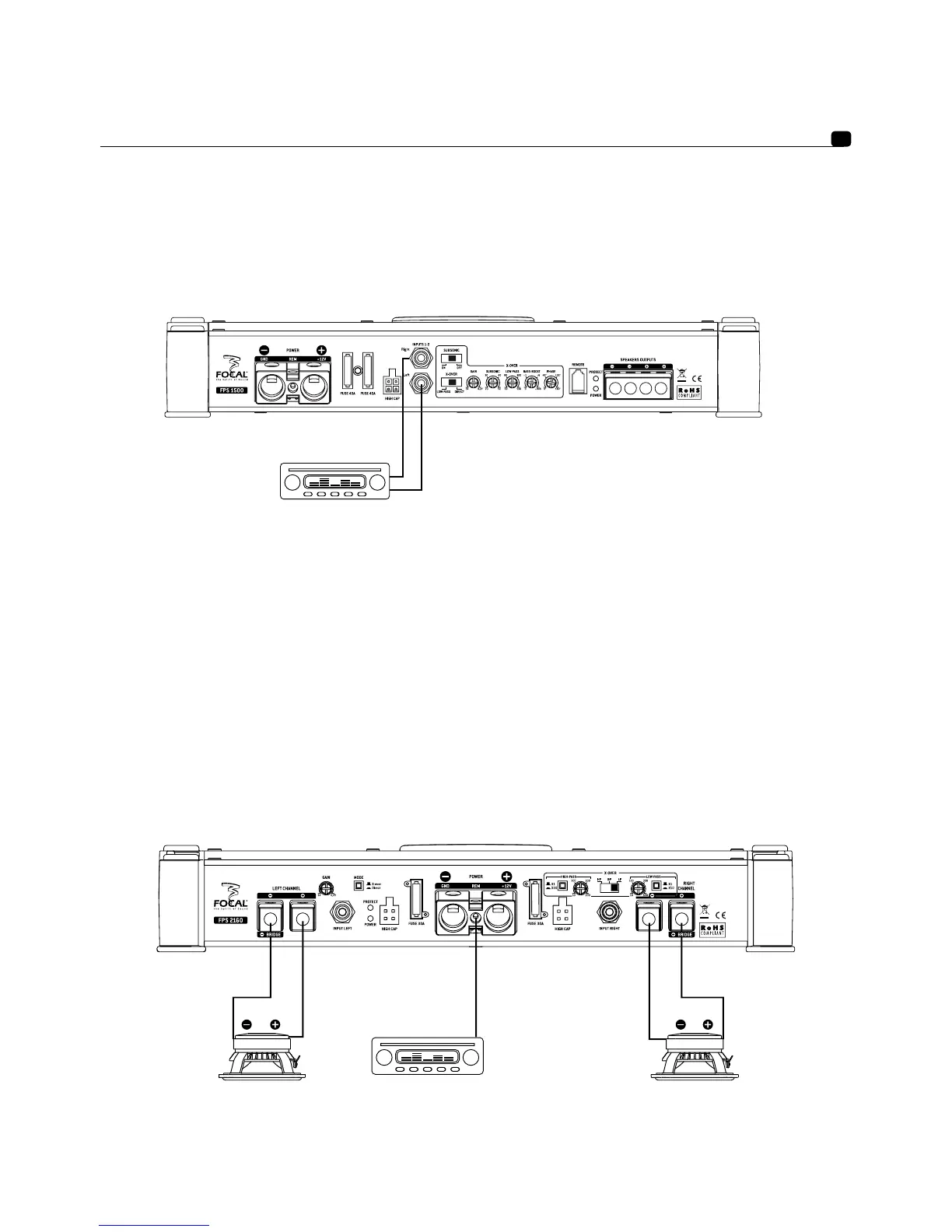

fig. 6
fig. 5
* Si l’autoradio ne dispose pas de sorties RCA, des adaptateurs haut niveau /
bas niveau (sorties haut-parleur transformées en sorties RCA) sont disponibles
chez l’ensemble des revendeurs Focal. Cet adaptateur permettra d’effectuer la
connexion via les sorties haut-parleurs de l’autoradio en lieu et place des sorties
RCA requises.
