amplifiCaTEUR impUlSE 4.320
Manuel d'installation

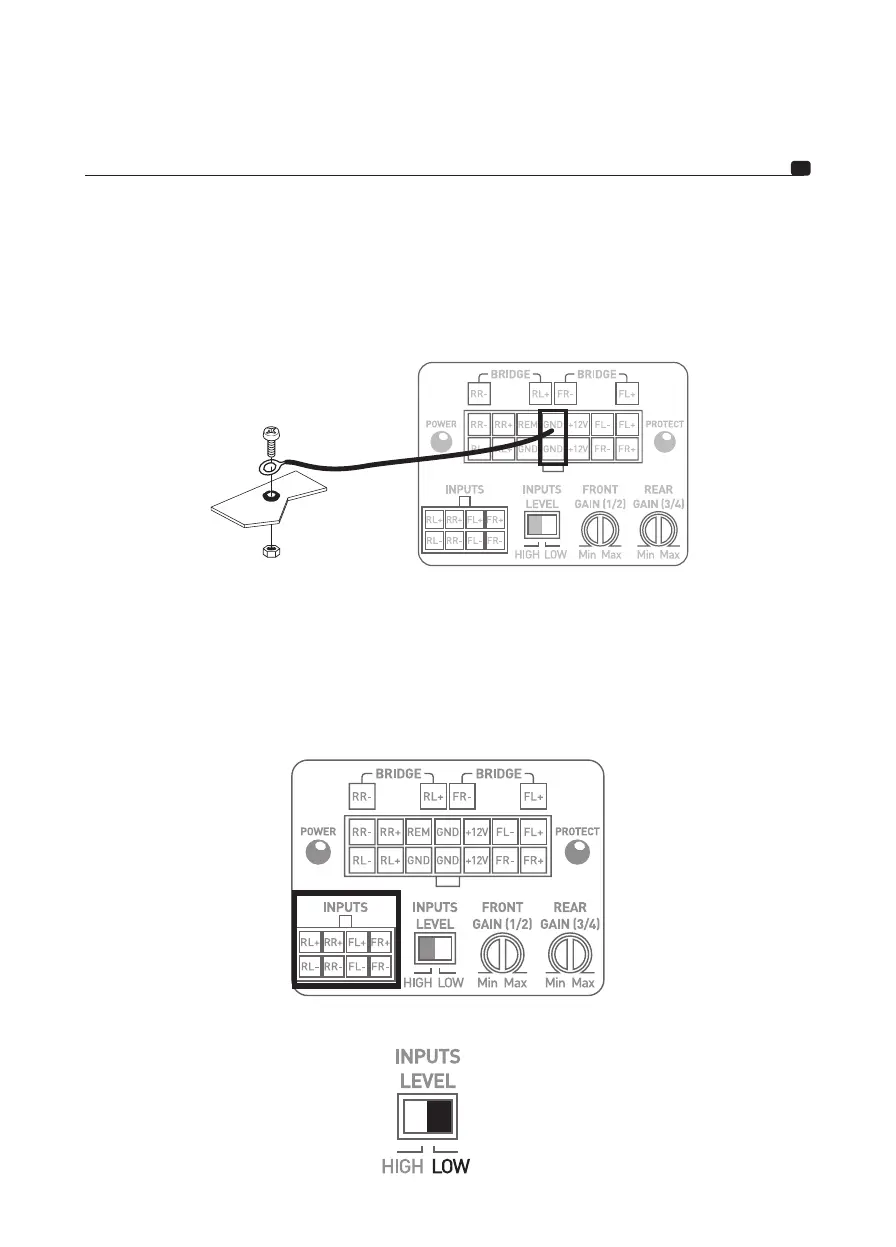

3.3.2 – Munissez-vous du câble d’alimentation négatif (-). Ce câble doit être le plus court possible et ne doit
idéalement pas dépasser 1 mètre afin d’assurer une parfaite liaison entre l’amplificateur et le châssis du véhicule.
Le câble et sa section doivent être conformes au tableau mentionné en 3.1. Trouver un point de masse adéquat,
puis poncez-le pour enlever toute trace de peinture ou autre verni et ainsi optimiser la qualité du contact. Percez la
tôle préalablement poncée au diamètre correspondant à la vis choisie en s’assurant qu’aucun passage de câbles
réservoir ou autre organe sensible du véhicule ne soit à proximité. Soudez et isolez (grâce à de la gaine thermo-ré-
tractable) le câble de masse sur le départ de câble fourni vers votre amplificateur IMPULSE 4.320 (fig. 2).
3.4 – Connexion des signaux d’entrée sur votre amplificateur IMPULSE 4.320
La phase de connexion des câbles d’entrée/sortie peut débuter.
3.4.1 – Votre autoradio est équipé de sorties RCA
Connectez les RCA au câble d’adaptation RCA fourni (fig. 3) en respectant les polarités (INPUT Left = noir ou blanc,
INPUT Right = rouge) et répartition (F=FRONT=AVANT, R=REAR=ARRIERE). Connectez l’autre extrémité au panneau
de connexion INPUTS de l’amplificateur.
fig. 2
fig. 3
Positionnez le sélecteur d’entrées ( INPUTS LEVEL) sur LOW (faible niveau). (fig. 4)
fig. 4
