amplifiCaTEUR impUlSE 4.320
Manuel d'installation
MISE EN GARDE
Le câble reliant la borne positive (+) de la batterie au bornier "+ BATT" de l’amplificateur doit IMPERATIVEMENT
comporter un fusible (valeur de l’ampérage : 25 ampères) à 40 cm ou moins de la batterie du véhicule.
Les connexions du porte-fusible doivent être étanches.
Démontez le porte-fusible en prenant soin d’ôter le fusible. Fixez le socle du porte-fusible.
Coupez une longueur de câble d’alimentation entre 10 et 40 cm (maximum). Dénudez 1 cm puis étamez. Vissez le
câble dans le bornier du porte-fusible coté batterie. Sertissez votre câble d’alimentation dans une cosse prévue à cet
effet et vissez cette dernière sur un point d’alimentation batterie.
Sur la longueur de câble restante, dénudez 1 cm puis étamez. Vissez le câble dans l’autre bornier du porte-fusible.
Soudez et isolez (à l’aide de gaine thermo-rétractable) le câble d’alimentation positif (+) sur le départ de câble fourni
vers votre amplificateur IMPULSE 4.320 (fig. 10)
3.6 – Démarrage et vérifications
La phase de connexion est maintenant terminée. Il reste à vérifier la bonne alimentation ainsi que le bon fonctionnement
d’ensemble (autoradio / amplificateur / haut-parleurs). Mettez le gain de la source au minimum. Positionnez le gain
de votre amplificateur sur 1/3 de la course totale. Mettez sous tension les différents éléments. Une fois l’ensemble
des éléments sous tension, effectuez un test à faible volume sonore.
.

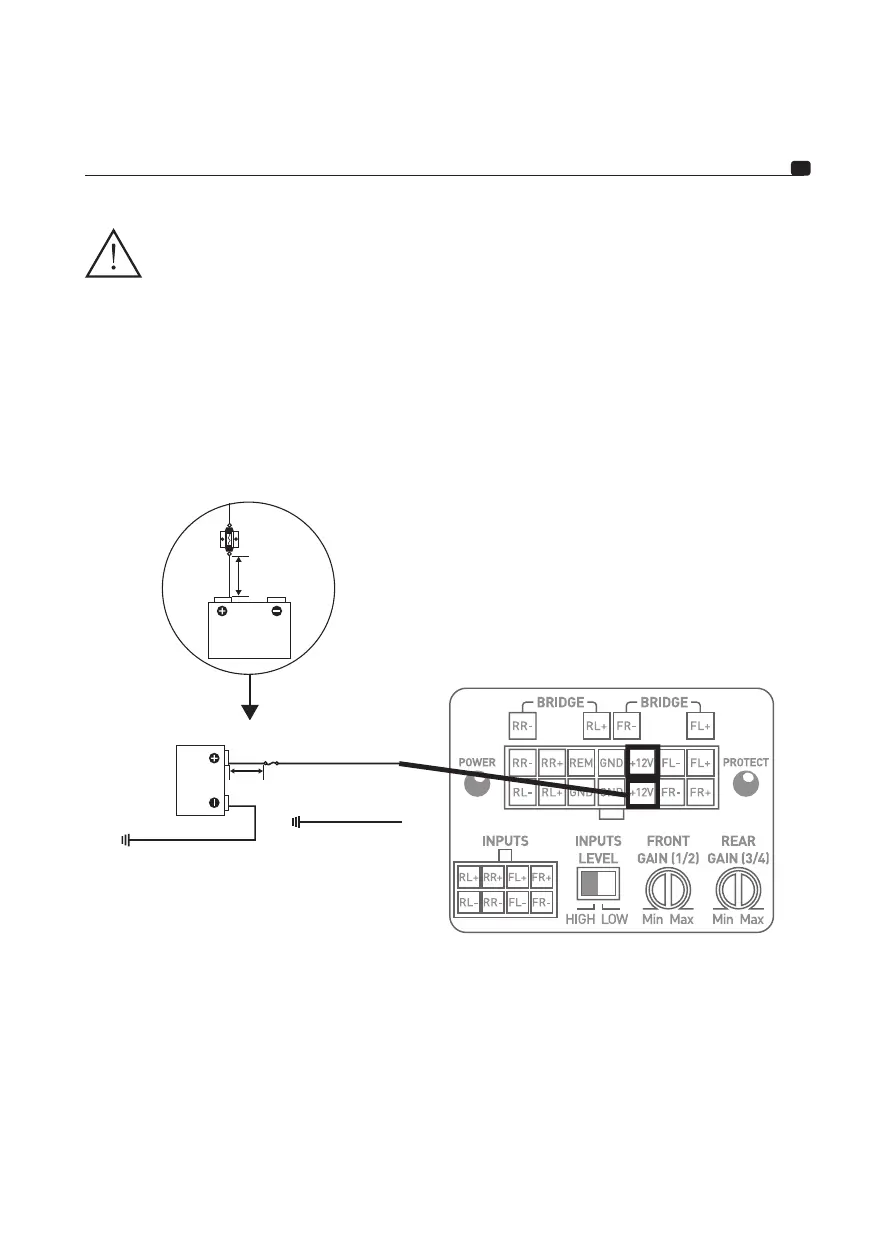

40cm max
fig. 10
