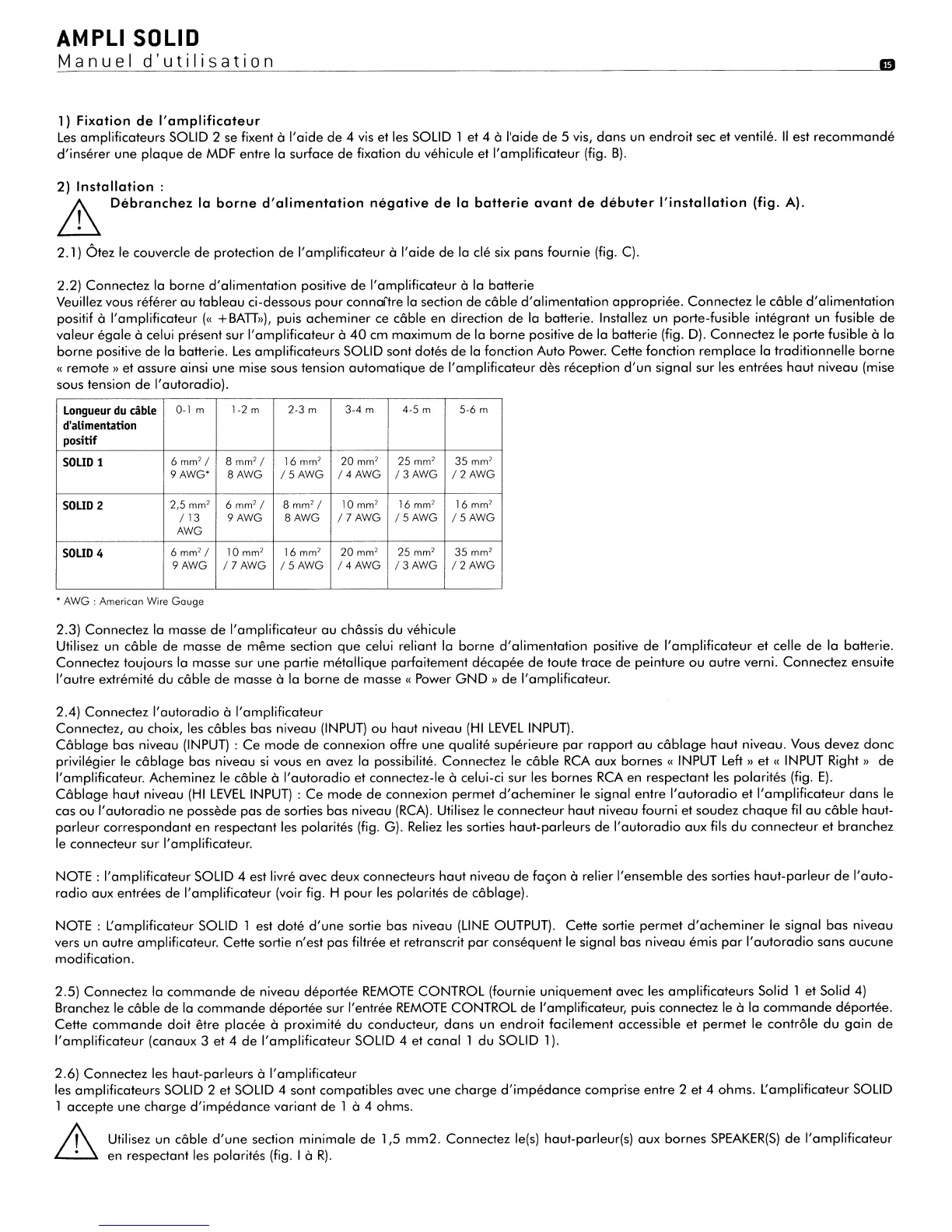

AMPLI SOLID
Manuel d'utilisation
m
1) Fixation de I'amplificateur
Les amplificateurs SOLID 2 se fixent a I'aide de 4 vis et les SOLID 1 et 4 a I'aide de 5 vis, dans un endroit sec et ventile. II est recommande
d'inserer une plaque de MDF entre la surface de fixation du vehicule et I'amplificateur (fig. B).
2) Installation:
.& Debranchez la borne d'alimentation negative de la batterie avant de debuter I'installation (fig. A).
2.1) Otez Ie couverde de protection de I' amplificateur a I'aide de la de six pans fournie (fig. C).
2.2) Connectez 10 borne d'alimentation positive de I'amplificateur ala batterie
Veuillez vous referer au tableau ci-dessous
pour connaftre 10 section de cable d'alimentation appropriee. Connectez Ie cable d'alimentation
positif a I'amplificateur (<< +BATT»), puis acheminer ce cable en direction de la batterie. Installez un porte-fusible integrant un fusible de
valeur egale a celui present sur
I'amplificateur 040 cm maximum de 10 borne positive de la batterie (fig. D). Connectez Ie porte fusible ala
borne positive de la batterie. Les amplificateurs SOLID sont dotes de 10 fonction Auto Power. Cette fonction remplace 10 traditionnelle borne
« remote» et assure ainsi une mise sous tension automatique de I'amplificateur des reception d'un signal sur les entrees haut niveau (mise
sous tension de I'autoradio).
Longueur du dible
0-1 m 1-2 m 2-3 m 3-4 m
4-5 m
5-6 m
d'alimentation
positif
SOLID 1
6 mm' 1 8 mm' 1 16mm'
20 mm' 25 mm' 35 mm'
9 AWG' 8AWG
15AWG
14AWG
13AWG 12AWG
SOLID 2
2,5 mm'
6 mm'
1 8 mm'l
10mm' 16 mm' 16mm'
113
9AWG 8AWG 17 AWG 15AWG 15AWG
AWG
SOLID 4
6 mm' 1
10mm' 16mm' 20mm' 25 mm' 35 mm'
9AWG
17 AWG 15AWG
14AWG
13AWG
12AWG
, AWG : American Wire Gauge
2.3) Connectez 10 masse de I'amplificateur au chassis du vehicule
Utilisez un cable de masse
de meme section que celui reliant 10 borne d'alimentation positive de I'amplificateur et celie de 10 batterie.
Connectez touiours
10 masse sur une partie metallique parfaitement decapee de toute trace de peinture ou autre verni. Connectez ensuite
I'autre extremite du cable de masse a 10 borne de masse « Power GND » de I'amplificateur.
2.4) Connectez
I'autoradio a I'amplifieateur
Connectez, au choix, les cables bas niveau (INPUT) ou haut niveau (HI
LEVEL INPUT).
Cablage bas niveau (INPUT) : Ce mode de connexion offre une qualite superieure par rapport au cablage haut niveau. Vous devez donc
privilegier Ie cablage bas niveau si vous en avez 10 possibilite. Connectez Ie cable RCA aux bornes « INPUT Left» et « INPUT Right» de
I'amplificateur. Acheminez Ie cable a I'autoradio et connectez-Ie a celui-ci sur les bornes RCA en respectant les polo rites (fig. E).
Cablage haut niveau (HI LEVEL INPUT) : Ce mode de connexion permet d'acheminer Ie signal entre I'autoradio et I'amplificateur dans Ie
cas ou I'autoradio ne possede pas de sorties bas niveau (RCA). Utilisez Ie connecteur haut niveau fourni et soudez chaque fil au cable haut-
porieur correspondant en respectant les polarites (fig. G). Reliez les sorties haut-parleurs de
I'autoradio aux fils du connecteur et branchez
Ie connecteur sur I'amplificateur.
NOTE: I'amplificateur SOLID 4 est livre avec deux connecteurs haut niveau de fa<;on a relier I'ensemble des sorties haut-parleur de I'auto-
radio aux entrees de I'amplificateur (voir fig. H pour les polo rites de cablage).
NOTE: L.:amplificateur SOLID 1 est dote d'une sortie bas niveau (LINE OUTPUT). Cette sortie permet d'acheminer Ie signal bas niveau
vers un autre amplificateur. Cette sortie n'est pas filtree
et retranscrit par consequent Ie signal bas niveau em is par I'autoradio sans aucune
modification.
2.5) Connectez 10 commande de niveau deportee REMOTE CONTROL (fournie uniquement avec les amplificateurs Solid 1 et Solid 4)
Branchez
Ie cable de 10 commande deportee sur I'entree REMOTE CONTROL de I'amplificateur, puis connectez Ie a 10 commande deportee.
Cette
commande doit etre placee a proximite du conducteur, dans un endroit facilement accessible et permet Ie controle du gain de
I'amplificateur (canaux 3 et 4 de I'amplificateur SOLID 4 et canal 1 du SOLID 1).
2.6) Connectez les haut-parleurs a
I'amplificateur
les amplificateurs SOLID 2 et SOLID 4 sont compatibles avec une charge d'impedance comprise entre 2 et 4 ohms. L.:amplificateur SOLID
1 accepte une charge
d'impedance variant de 1 a 4 ohms.
J!'. Utilisez un cable d'une section minimale de 1,5 mm2. Connectez le(s) haut-parleur(s) aux bornes SPEAKER(S) de I'amplificateur
~ en respectant les polo rites (fig. I oR).
