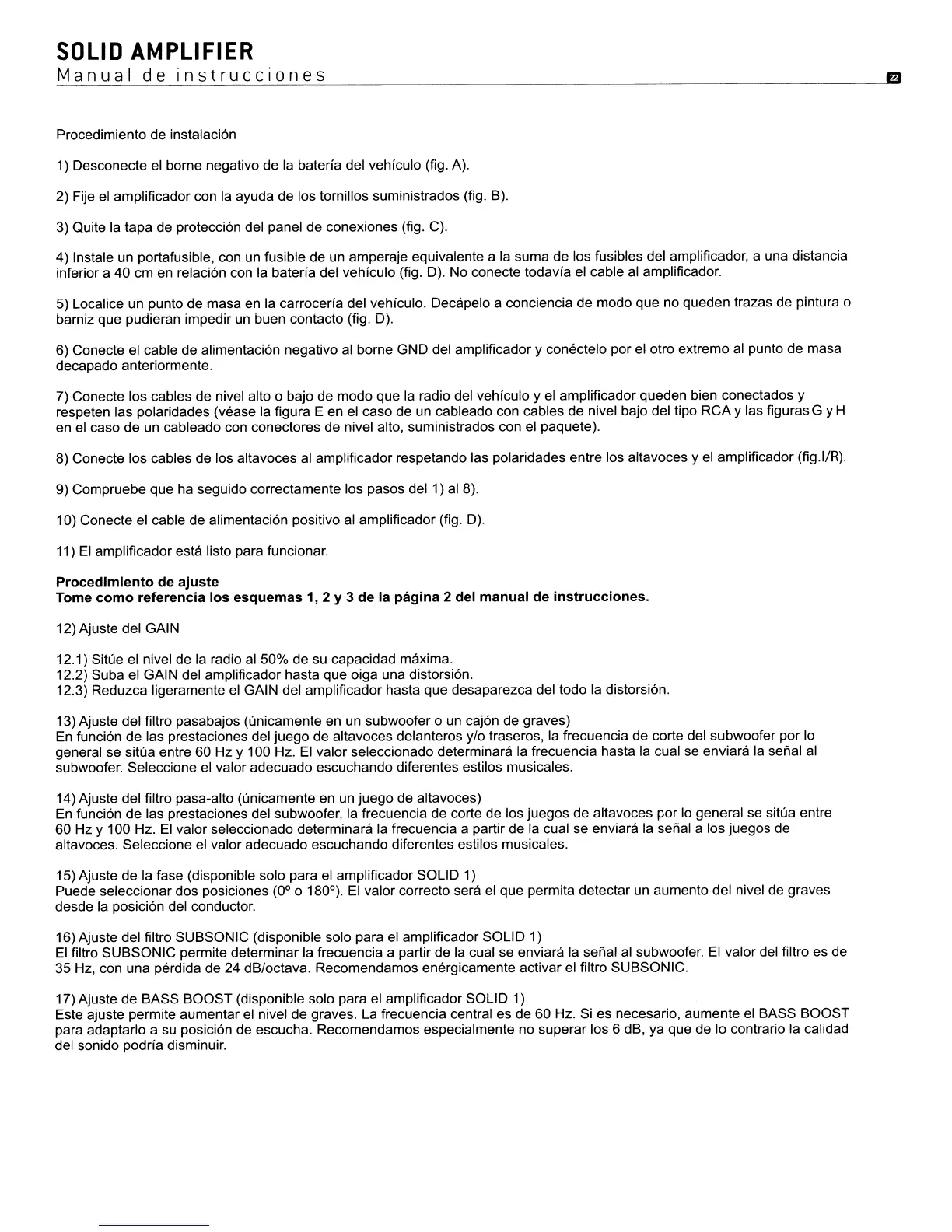

SOLID AMPLIFIER
Manual de instrucciones
Procedimiento de instalaci6n
1) Desconecte el borne negativo de la bateria del vehiculo (fig. A).
2) Fije el amplificador con la ayuda de los tornillos suministrados (fig. B).
3) Quite
la tapa de protecci6n del panel de conexiones (fig. C).
4) Instale un portafusible, con
un fusible de un amperaje equivalente a la suma de los fusibles del amplificador, a una distancia
inferior a 40 cm en relaci6n con
la bateria del vehiculo (fig. D). No conecte todavia el cable al amplificador.
5) Localice un punta de masa en
la carroceria del vehfculo. Decapelo a conciencia de modo que no queden trazas de pintura 0
barniz que pudieran impedir un buen contacto (fig. D).
6) Conecte el cable de alimentaci6n negativo
al borne GND del amplificador y conectelo par el otro extremo al punta de masa
decapado anteriormente.
7) Conecte los cables de nivel alto
0 bajo de modo que la radio del vehiculo y el amplificador queden bien conectados y
respeten las polaridades (vease
la Figura E en el caso de un cableado con cables de nivel bajo del tipo RCA y las figuras G y H
en
el caso de un cableado con conectares de nivel alto, suministrados con el paquete).
8) Conecte los cables de los altavoces
al amplificador respetando las polaridades entre los altavoces y el amplificador (fig.I/R).
9) Compruebe que ha seguido correctamente los pasos del 1) al 8).
10) Conecte el cable de alimentaci6n positivo
al amplificador (fig. D).
11) EI amplificador esta listo para funcionar.
Procedimiento de ajuste
Tome como referencia los esquemas 1,
2 Y 3 de la pagina 2 del manual de instrucciones.
12) Ajuste del GAIN
12.1) Situe el nivel de
la radio al 50% de su capacidad maxima.
12.2) Suba el GAIN del amplificador hasta que oiga una distorsi6n.
12.3) Reduzca ligeramente
el GAIN del amplificador hasta que desaparezca del todo la distorsi6n.
13) Ajuste del filtro pasabajos (unicamente en un subwoofer
0 un caj6n de graves)
En funci6n de las prestaciones del juego de altavoces delanteros y/o traseros, la frecuencia de corte del subwoofer por 10
general se situa entre 60 Hz y 100 Hz. EI valor seleccionado determinara la frecuencia hasta la cual se enviara la sefial al
subwoofer. Seleccione el valor adecuado escuchando diferentes estilos musicales.
14) Ajuste del filtro pasa-alto (unicamente en un juego de altavoces)
En funci6n de las prestaciones del subwoofer, la frecuencia de corte de los juegos de altavoces por 10 general se situa entre
60 Hz y 100 Hz.
EI valor seleccionado determinara la frecuencia a partir de la cual se enviara la sefial a los juegos de
altavoces. Seleccione el valor adecuado escuchando diferentes estilos musicales.
15) Ajuste de la fase (disponible solo para el amplificador SOLID 1)
Puede seleccionar dos posiciones (0°
0 180°). EI valor correcto sera el que permita detectar un aumento del nivel de graves
desde
la posici6n del conductor.
16) Ajuste del filtro SUBSONIC (disponible solo para el amplificador SOLID 1)
EI filtro SUBSONIC permite determinar la frecuencia a partir de la cual se enviara la sefial al subwoofer. EI valor del filtro es de
35 Hz, con una perdida de 24 dB/octava. Recomendamos energicamente activar el filtro SUBSONIC.
17) Ajuste de BASS BOOST (disponible solo para
el amplificador SOLID 1)
Este ajuste permite aumentar el nivel de graves. La frecuencia central es de 60 Hz.
Si es necesario, aumente el BASS BOOST
para adaptarlo a su posici6n de escucha. Recomendamos especialmente no superar los 6 dB, ya que de
10 contrario la calidad
del sonido podria disminuir.
