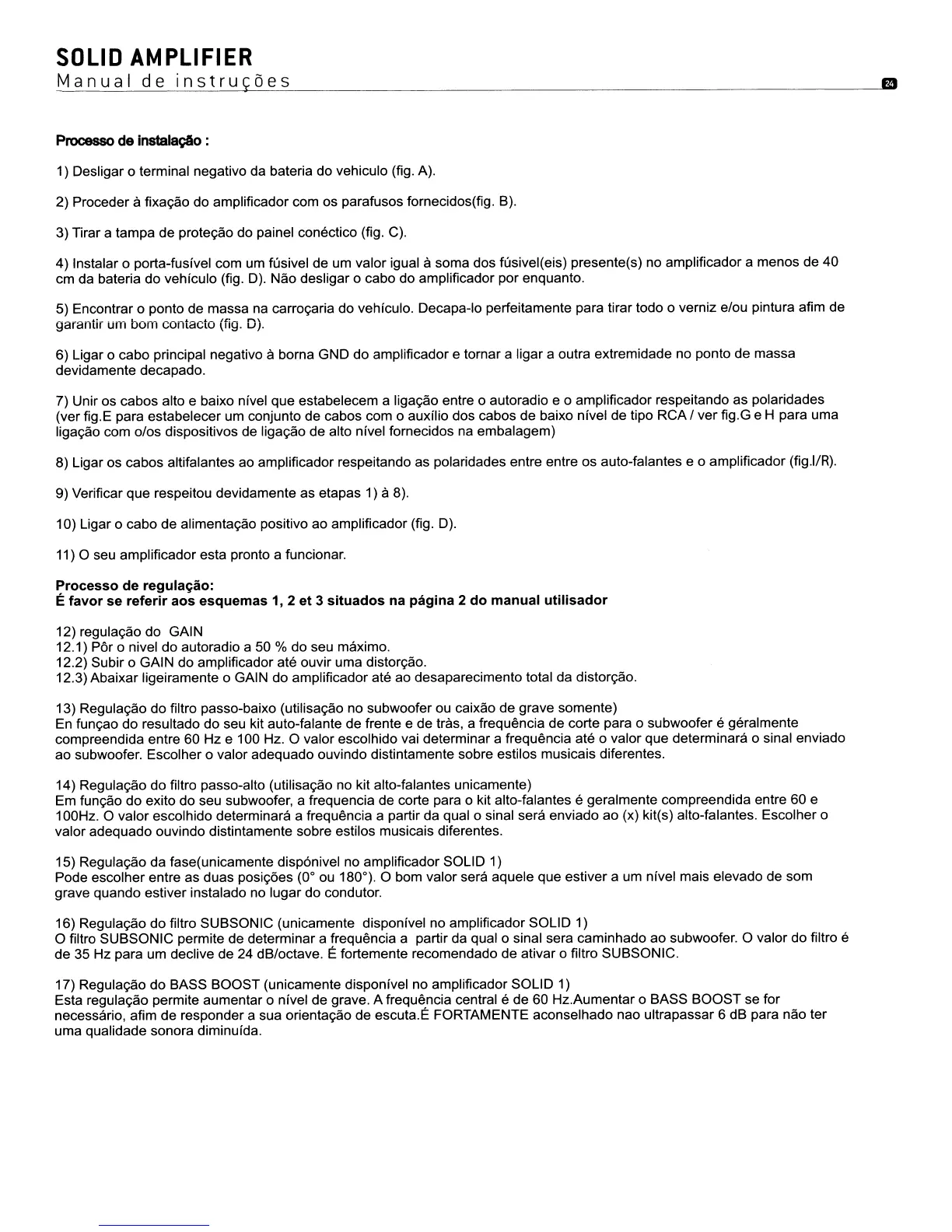

SOLID
AMPLIFIER
Manual
de
instrut;:0es
Processo
de
Instala9Ao
:
1) Desligar 0 terminal negativo da bateria do vehiculo (fig. A).
2) Proceder a fixa980 do amplificador com os parafusos fornecidos(fig. B).
3) Tirar a tampa de prote980 do painel conectico (fig. C).
4) Instalar 0 porta-fusfvel com um fusivel de
um
valor igual a soma dos fusivel(eis) presente(s) no amplificador a menos de 40
cm da bateria do vehfculo (fig. D). N80 desligar 0 cabo do amplificador por enquanto.
5) Encontrar 0 ponto de massa
na
carro9aria do vehiculo. Decapa-Io perfeitamente para tirar todo 0 verniz e/ou pintura afim de
garantir um bom contacto (fig. D).
6) Ligar 0 cabo principal negativo a borna GND do amplificador e tornar a ligar a outra extremidade no ponto de massa
devidamente decapado.
7) Unir os cabos alto e baixo nivel que estabelecem a liga980 entre 0 autoradio e 0 amplificador respeitando as polaridades
(ver fig.E para estabelecer um conjunto de cabos com 0 auxilio dos cabos de baixo nfvel de tipo RCA / ver fig.G e H para uma
liga980 com
%s
dispositivos de liga980 de alto nivel fornecidos
na
embalagem)
8) Ligar os cabos altifalantes ao amplificador respeitando as polaridades entre entre os auto-falantes e 0 amplificador (fig.l/R).
9) Verificar que respeitou devidamente as etapas 1) a 8).
10) Ligar 0 cabo de alimenta980 positivo ao amplificador (fig. D).
11)
0 seu amplificador esta pronto a funcionar.
Processo
de
regula~ao:
E
favor
se
referir
aos
esquemas
1, 2
et
3
situados
na
pagina
2
do
manual
utilisador
12) regula980 do GAIN
12.1) P6r 0 nivel do autoradio a 50
% do seu maximo.
12.2) Subir 0 GAIN do amplificador ate ouvir uma distor980.
12.3) Abaixar ligeiramente 0 GAIN do amplificador ate ao desaparecimento total da distor98o.
13) Regula980 do filtro passo-baixo (utilisa980 no subwoofer ou caix80 de grave somente)
En
fun9ao do resultado do seu kit auto-falante de frente e de tras, a frequencia de corte para 0 subwoofer e geralmente
compreendida entre 60 Hz e 100 Hz.
0 valor escolhido vai determinar a frequencia ate 0 valor que determinara 0 sinal enviado
ao subwoofer. Escolher 0 valor adequado ouvindo distintamente sobre estilos musicais diferentes.
14) Regula980 do filtro passo-alto (utilisa9ao no kit alto-falantes unicamente)
Em
fun9ao do exito do seu subwoofer, a frequencia de corte para 0 kit alto-falantes e geralmente compreendida entre 60 e
100Hz. 0 valor escolhido determinara a frequencia a partir da qual 0 sinal sera enviado ao (x) kit(s) alto-falantes. Escolher 0
valor adequado ouvindo distintamente sobre estilos musicais diferentes.
15) Regula9ao da fase(unicamente disp6nivel no amplificador SOLID 1)
Pode escolher entre as duas posi90es (0° ou 180°).
0 bom valor sera aquele que estiver a um nivel mais elevado de som
grave quando estiver instalado no lugar do condutor.
16) Regula9ao do filtro SUBSONIC (unicamente disponivel no amplificador SOLID 1)
o filtro SUBSONIC permite de determinar a frequencia a partir da qual 0 sinal sera caminhado
ao
subwoofer. 0 valor do filtro e
de 35 Hz para um declive de 24 dB/octave. E fortemente recomendado de ativar 0 filtro SUBSONIC.
17) Regula9ao do BASS BOOST (unicamente disponivel no amplificador SOLID 1)
Esta regula9ao permite aumentar 0 nivel de grave. A frequencia central e de 60 Hz.Aumentar 0 BASS BOOST se for
necessario, afim de responder a sua orienta980 de escuta.E FORTAMENTE aconselhado nao ultrapassar 6 dB para nao ter
uma qualidade sonora diminuida.
