Focal ST6 - Page 107

107
ST6
Professioneel analoog monitorsysteem - Handleiding
NL
F

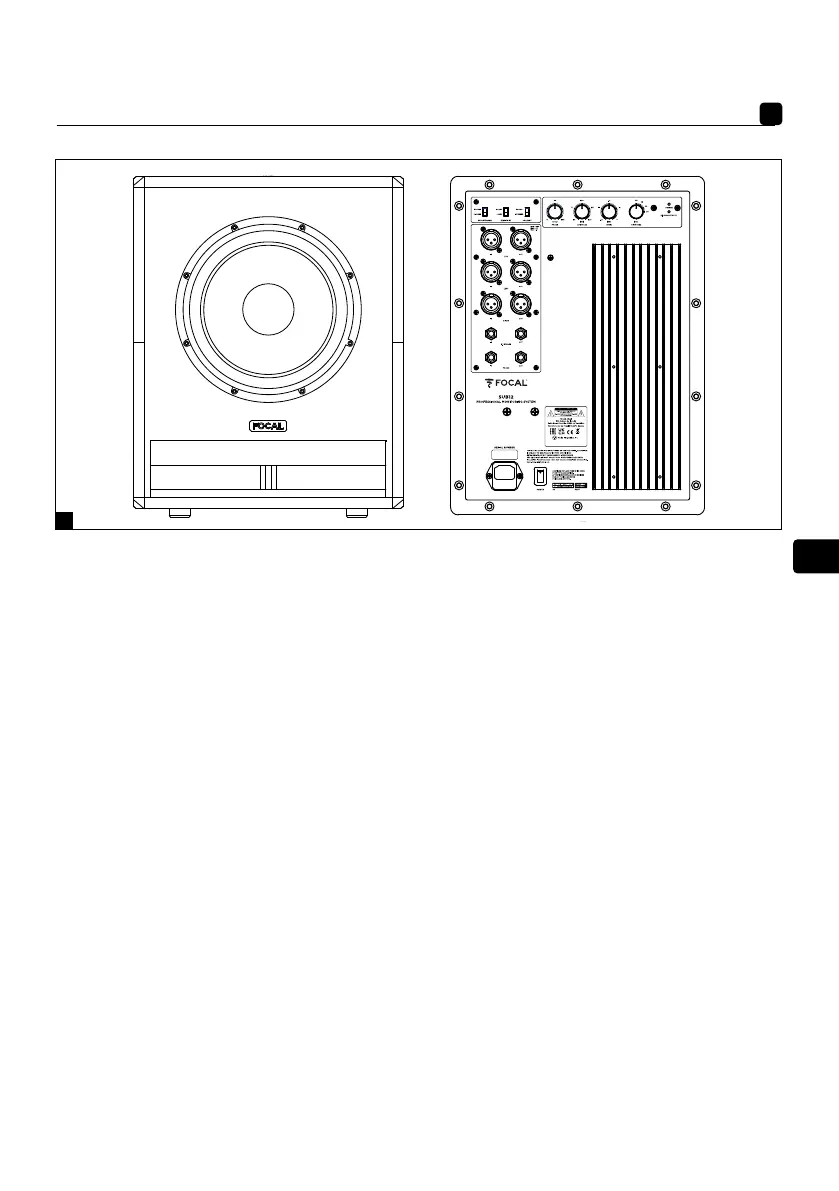

1. Schakelaar ingangsgevoeligheid
2. Schakelaar automatische standby-modus
3. LFE-ingang en -uitgang
4. Ingang en uitgang signaal links
5. Ingang en uitgang signaal rechts
6. Jack 6.35-ingang voor 2.1 Bypass-afstandsbediening
7. Ingang en uitgang Focus-modus
8. Polariteitomvormer
9. Faseregeling
10. Potentiometer laagdoorlaatfilter
11. Geluidsniveauregeling
12. Schakelaar hoogdoorlaatfilter
13. Indicatielampje aan/uit
Ledlampje POWER:
- Aan (continu groen)
- Uit (continu rood)
- Beveiliging (knipperend rood)
14. Ledlampje 2.1 BYPASS/mute: aan (continu groen)
ENEL1264 - ELECTRONIQUE COMPLETE ST6 SUB6 - SRDOS-201127/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1
8
9 10 11 12
2
3
4
5
6
7
13
14
