Профессиональный аналоговый монитор — руководство по эксплуатации
RU
A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)

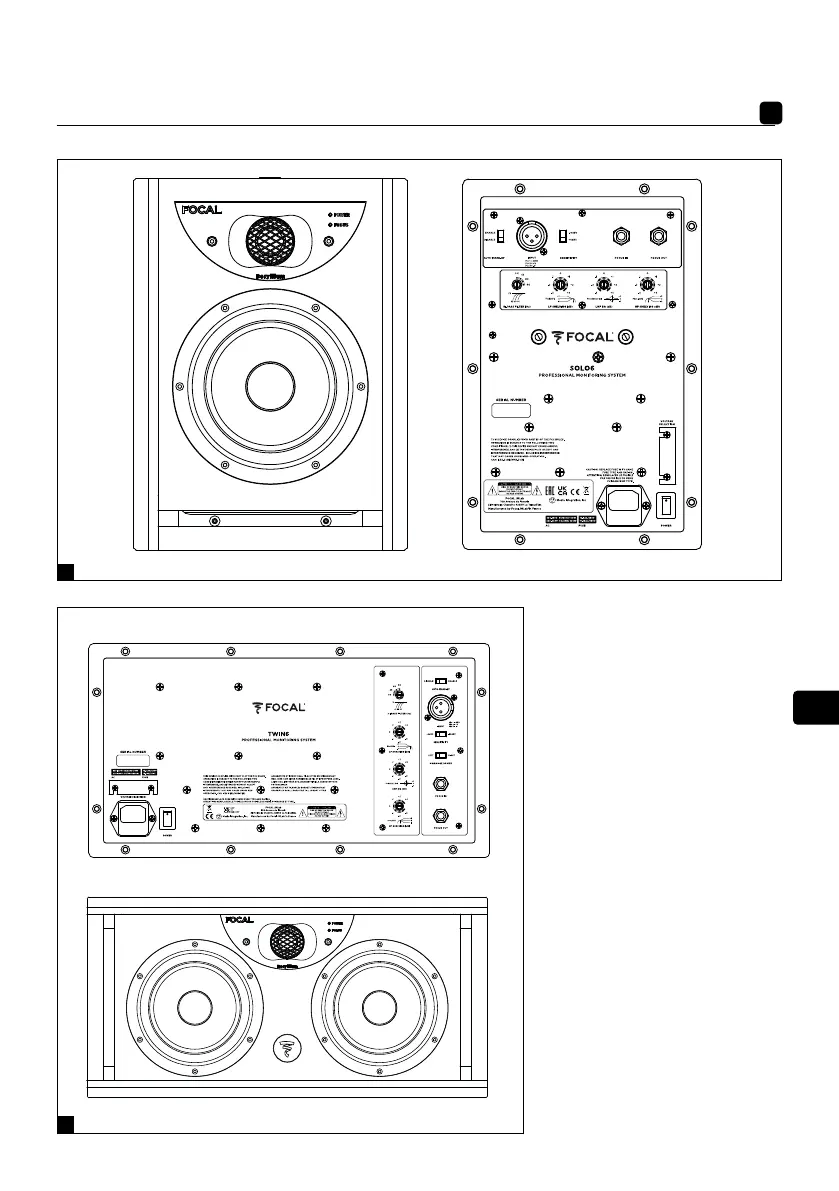

1. Входной разъем для подключения
источника аудиосигнала
2. Переключатель автоматического
включения режима ожидания
3. Переключатель чувствительности
входа
4. Органы управления фильтрами
5. Вход режима Focus
6. Выход режима Focus
7. Сетевой выключатель—
выключено/включено
8. Переключатель напряжения
9. Разъем для предохранителя/
штепсельной вилки
10. Светодиодный индикатор
включения/отключения
LED POWER:
- устройство работает (ровный
зеленый свет);
- устройство находится в режиме
ожидания (ровный красный свет);
- включен режим защиты (мигающий
красный свет).
11. Светодиодный индикатор режима
Focus
ИНДИКАТОР РЕЖИМА FOCUS:
- режим Focus включен (ровный
зеленый свет).
12. Отверстия для настенного
монтажа
13. Переключатель
СЧ-динамика
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
