Focal ST6 - Page 39

39
ST6
Professionelles analoges Monitorsystem - Gebrauchsanleitung
DE
F

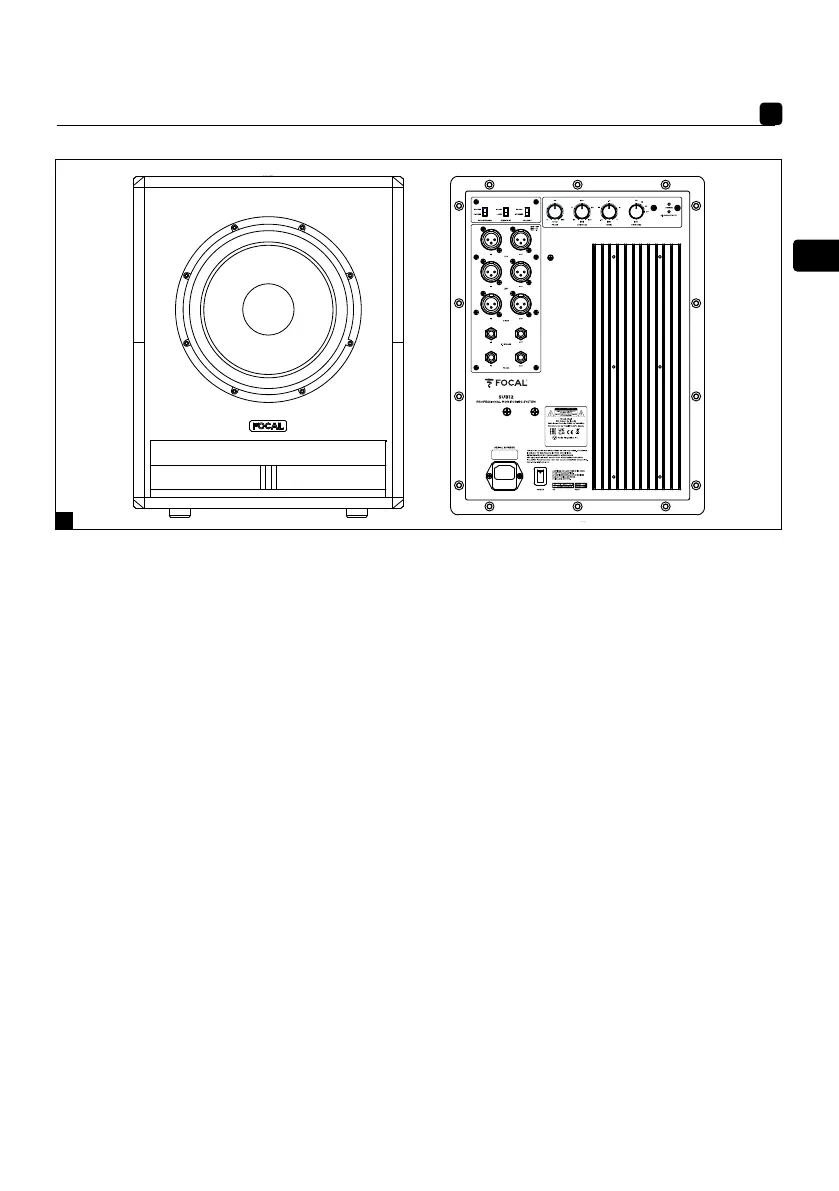

1. Eingangsempfindlichkeitsschalter
2. Schalter zur Aktivierung des automatischen Standby-
Modus
3. Anschlüsse LFE Ein- und Ausgang
4. Anschlüsse Signalein- und Ausgang links
5. Anschlüsse Signalein- und Ausgang rechts
6. Klinkenstecker 6,35mm für Fernbedienung 2.1 Bypass
7. Anschlüsse Eingang und Ausgang Focus-Modus
8. Polaritätsumkehrer
9. Phasensteuerung
10. Potentiometer Tiefpassfilter
11. Steuerung des Schallpegels
12. Schalter des Hochpassfilters
13. Kontrollleuchte für den Ein-/Ausschaltmodus
LED POWER:
- An (durchgehend grün)
- Stand-by (durchgehend rot)
- Sicherung (intermittierend rot)
14. LED 2.1 BYPASS/mute: Ein (durchgehend grün)
ENEL1264 - ELECTRONIQUE COMPLETE ST6 SUB6 - SRDOS-201127/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1
8
9 10 11 12
2
3
4
5
6
7
13
14
