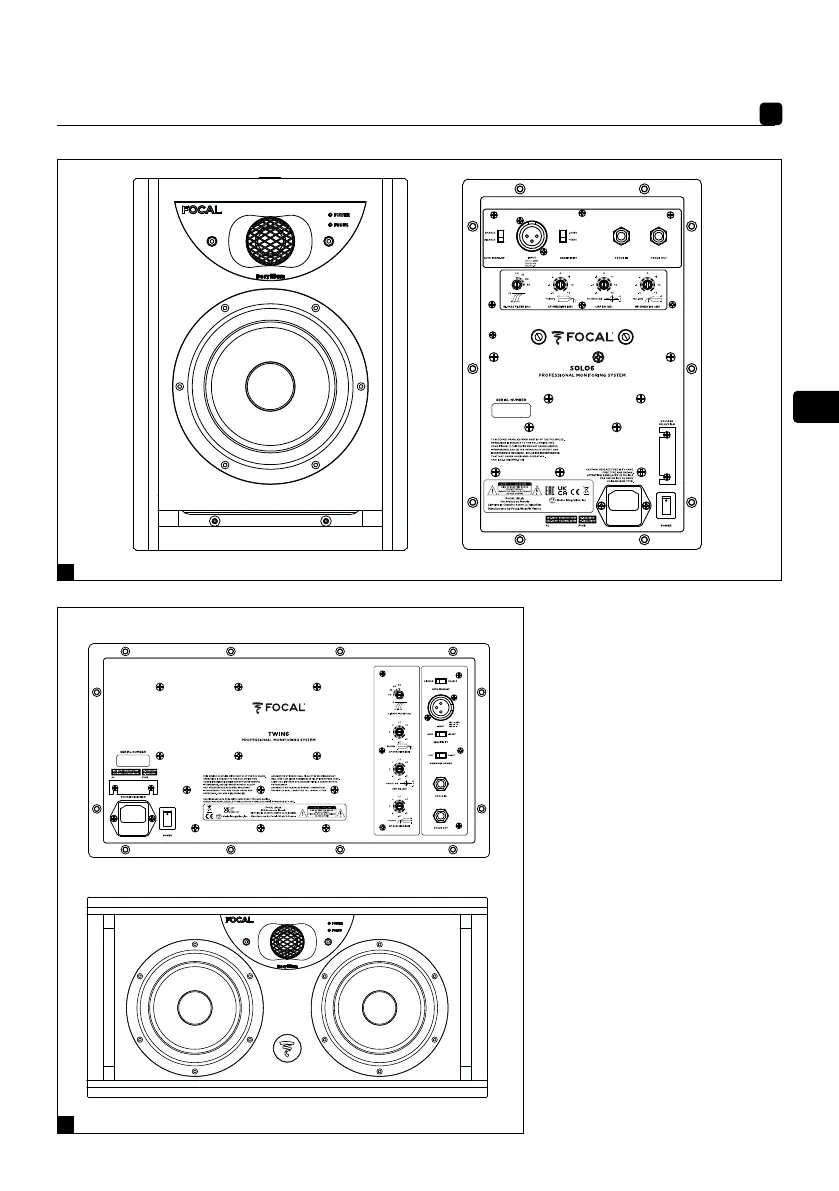

1. Conector de entrada de la señal de
audio
2. Conmutador de puesta en espera
automático
3. Conmutador de sensibilidad de
entrada
4. Control de filtros
5. Entrada modo Focus
6. Salida modo Focus
7. Interruptor alimentación -
Encendido/Apagado
8. Selector de tensión
9. Portafusible/toma de corriente
10. Testigo luminoso
del modo encendido/apagado
LED POWER:
- encendido (verde fijo)
- espera (rojo fijo)
- protección (rojo intermitente)
11. Testigo luminoso del modo Focus
LED FOCUS:
- encendido (verde fijo)
12. Insertos de fijación mural
13. Conmutador de selección
del altavoz de medios
