Focal ST6 - Page 73

73
ST6
Sistema de control analógico profesional - Manual de uso
ES
F

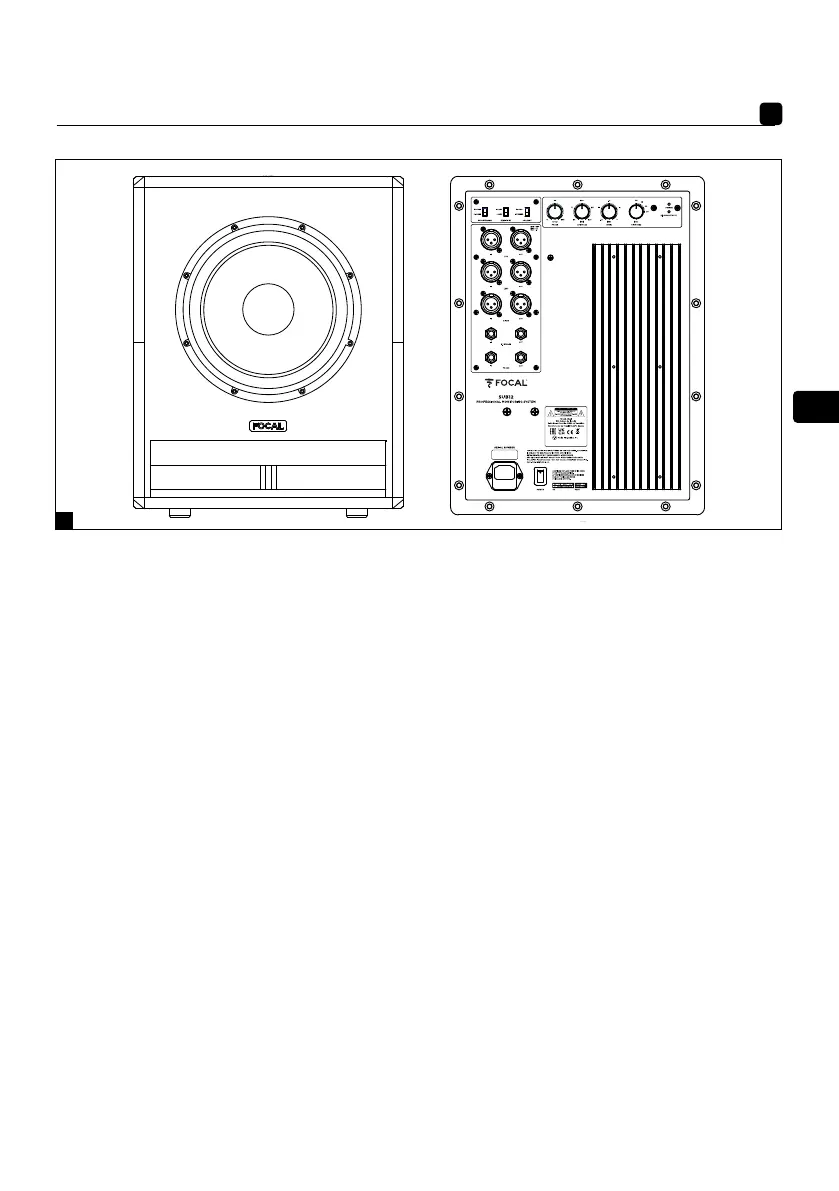

1. Conmutador de sensibilidad de entrada
2. Conmutador de puesta en espera automática
3. Conectores de entrada y salida LFE
4. Conectores de entrada y salida de la señal izquierda
5. Conectores de entrada y salida de la señal derecha
6. Conector jack 6,35 para el control remoto del 2.1 Bypass
7. Conectores de entrada y salida del modo Focus
8. Inversor de polaridad
9. Control de fase
10. Potenciómetro del filtro paso bajo
11. Control del nivel sonoro
12. Conmutador del filtro paso alto
13. Testigo luminoso del modo encendido/apagado
LED POWER:
- encendido (verde fijo)
- espera (rojo fijo)
- protección (rojo intermitente)
14. LED 2.1 BYPASS/silencio: encendido (verde fijo)
ENEL1264 - ELECTRONIQUE COMPLETE ST6 SUB6 - SRDOS-201127/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1
8
9 10 11 12
2
3
4
5
6
7
13
14
