Focal ST6 - Page 88

88
ST6
Sistema de monitorização analógica profissional - Manual do utilizador
PT
A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)

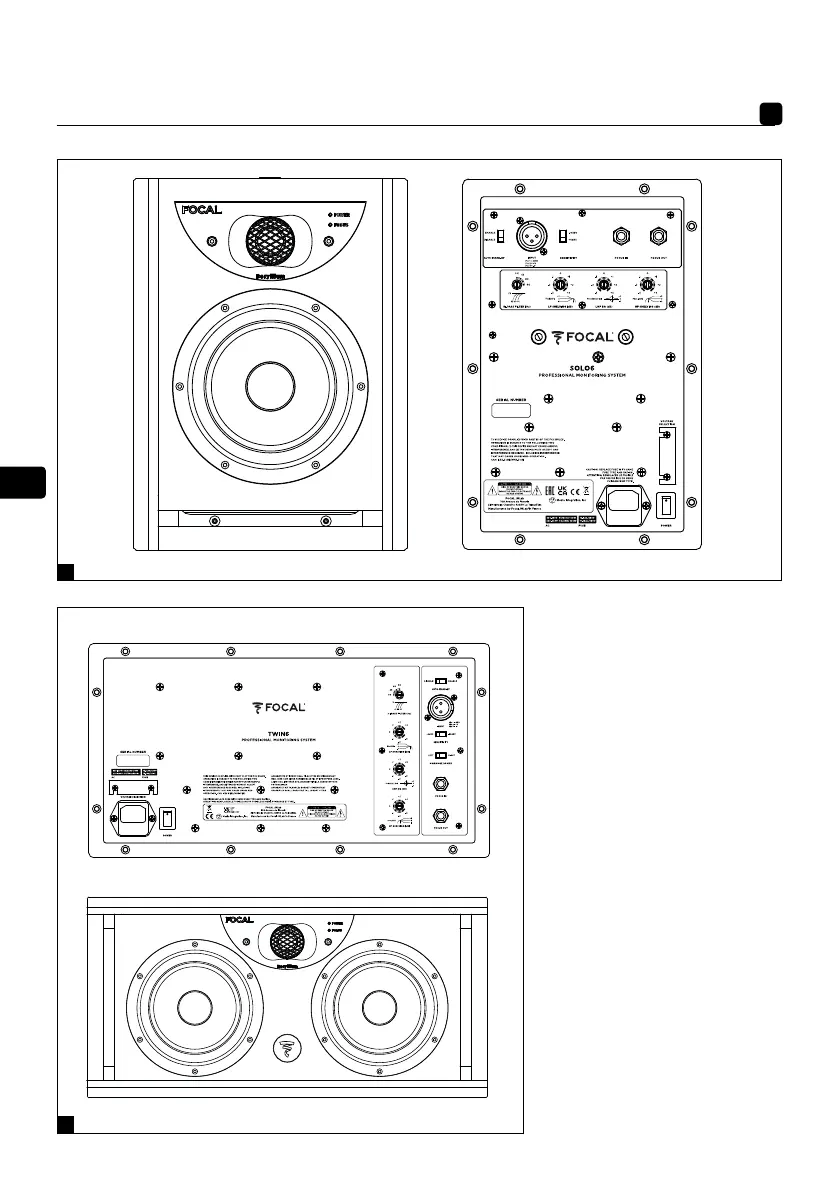

1. Conector de entrada do sinal de
áudio
2. Comutador de modo de suspensão
automático
3. Comutador de sensibilidade de
entrada
4. Controlo dos filtros
5. Entrada de modo Focus
6. Saída de modo Focus
7. Interruptor de alimentação elétrica –
Desligado/Ligado
8. Seletor de tensão
9. Porta de fusível/ficha elétrica
10. Indicador luminoso
do modo ligado/desligado
LED POWER:
- ligado (verde contínuo)
- suspensão (vermelho contínuo)
- proteção (vermelho intermitente)
11. Indicador luminoso do modo Focus
LED FOCUS:
- ligado (verde contínuo)
12. Encaixes para fixação à parede
13. Comutador de seleção
do altifalante de médios
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
