Focal ST6 - Page 90

90
ST6
Sistema de monitorização analógica profissional - Manual do utilizador
PT
F

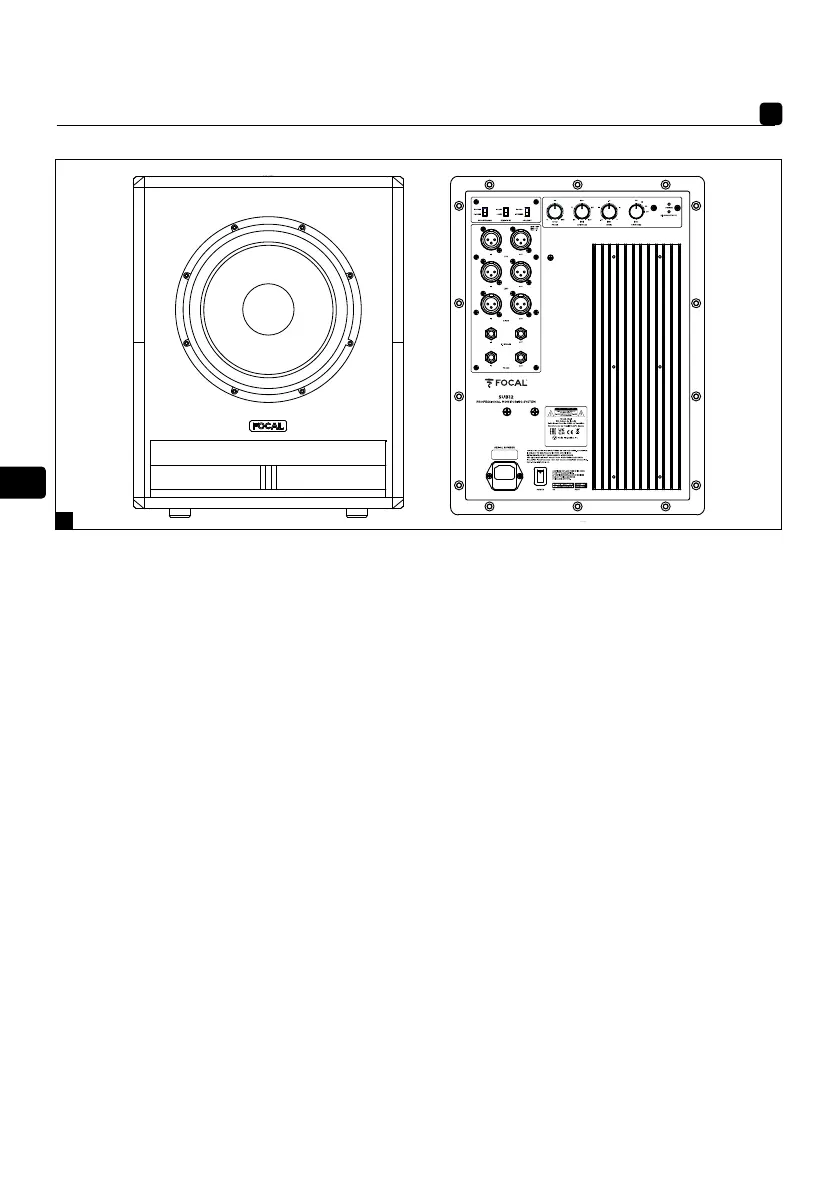

1. Comutador de sensibilidade de entrada
2. Comutador de modo de suspensão automático
3. Conectores de entrada e de saída LFE
4. Conectores de entrada e de saída do sinal do lado
esquerdo
5. Conectores de entrada e de saída do sinal do lado
direito
6. Conector Jack de 6,35 para telecomando do 2.1 Bypass
7. Conectores de entrada e de saída do modo Focus
8. Inversor de polaridade
9. Controlo da fase
10. Potenciómetro do filtro passa-baixo
11. Controlo do nível sonoro
12. Comutador do filtro passa-alto
13. Indicador luminoso do modo ligado/desligado
LED POWER:
- ligado (verde contínuo)
- suspensão (vermelho contínuo)
- proteção (vermelho intermitente)
14. LED2.1BYPASS/mute: Ligado (verde contínuo)
ENEL1264 - ELECTRONIQUE COMPLETE ST6 SUB6 - SRDOS-201127/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1
8
9 10 11 12
2
3
4
5
6
7
13
14
