El lado impreso
con logo
El lado donde
está el botón
de control
3.COLOCACIÓN DEL TANQUE DE AGUA
Cuando intente volver a sujetar el tanque
de agua a su asiento, recuerde dejar el lado
impreso junto con el botón de control.
4.CONJUNTO DE FLOTADOR DE
PALANCA Y ELEMENTO FILTRANTE
1) El conjunto del elemento de filtro
debe descansar sobre la placa del
atomizador en la ranura de agua.
2) Coloque los pivotes del flotador de la
palanca en los orificios del soporte y
luego empuje el flotador de la
palanca para sujetarlo. Recuerde
dejar el punto que sobresale del
flotador hacia arriba.

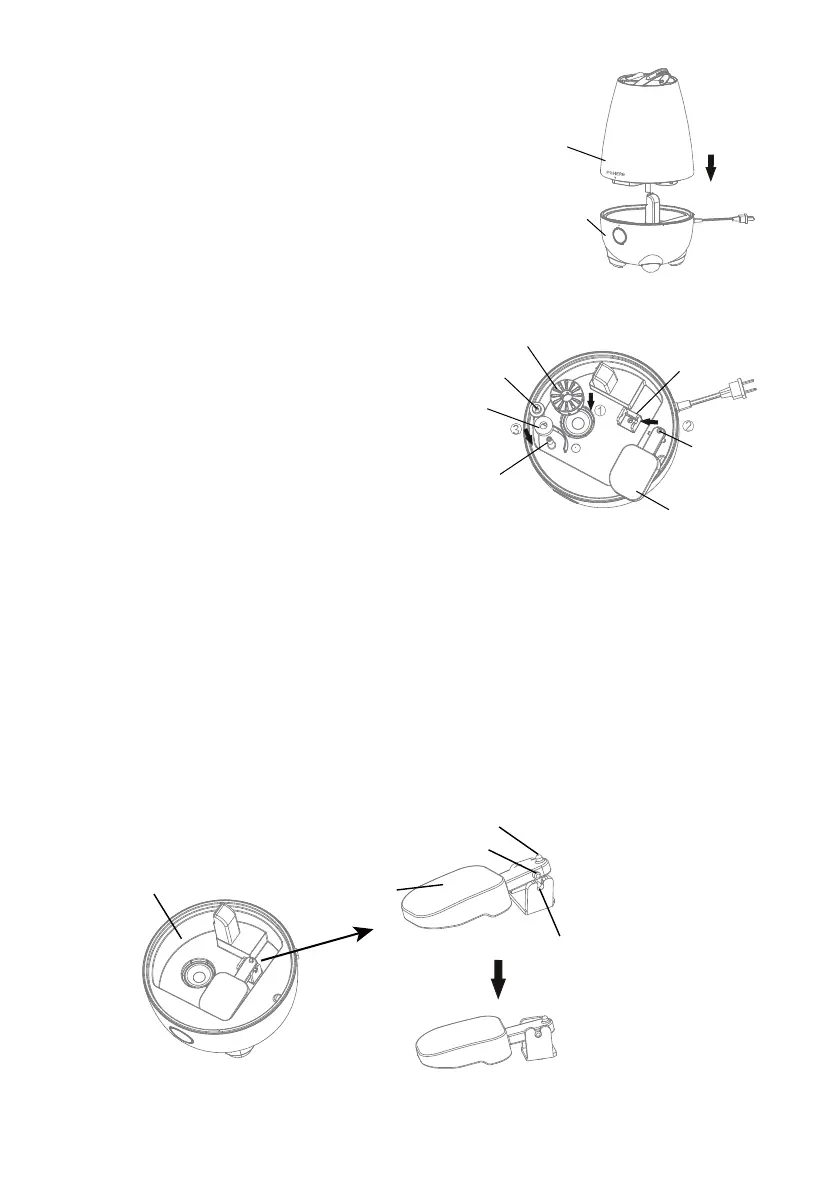

5.CONJUNTO DE FLOTADOR DE PALANCA
1) Al utilizar el Humidificador, compruebe que el flotador está instalado en su lugar.
2) Si la placa flotante no está instalada en su lugar, puede causar fugas en el
fregadero.
3) Coloque el flotador en el pasador guía del flotador a lo largo de su orificio y luego
presione el tope del flotador sobre el pasador guía para asegurarse de que el
flotador no se salga del pasador guía.
Conjunto de filtro
Soporte
Punto que
sobresale
hacia arriba
Placa flotante
Tapón
Flotador
Columna de
localización
del flotador
Base humidificadora
Placa flotante
Ranura axial
Eje giratorio
Punto que sobresale hacia arriba
Observaciones:
es necesario forzar el eje
de la palanca para que
flote en la ranura
Observaciones:
Diagrama esquemá
tico de instalación
en su lugar.
