FOHERE JSQ-E50S2 - Page 72

Il lato stampato
con il logo
Il lato in cui si trova
il pulsante di
controllo

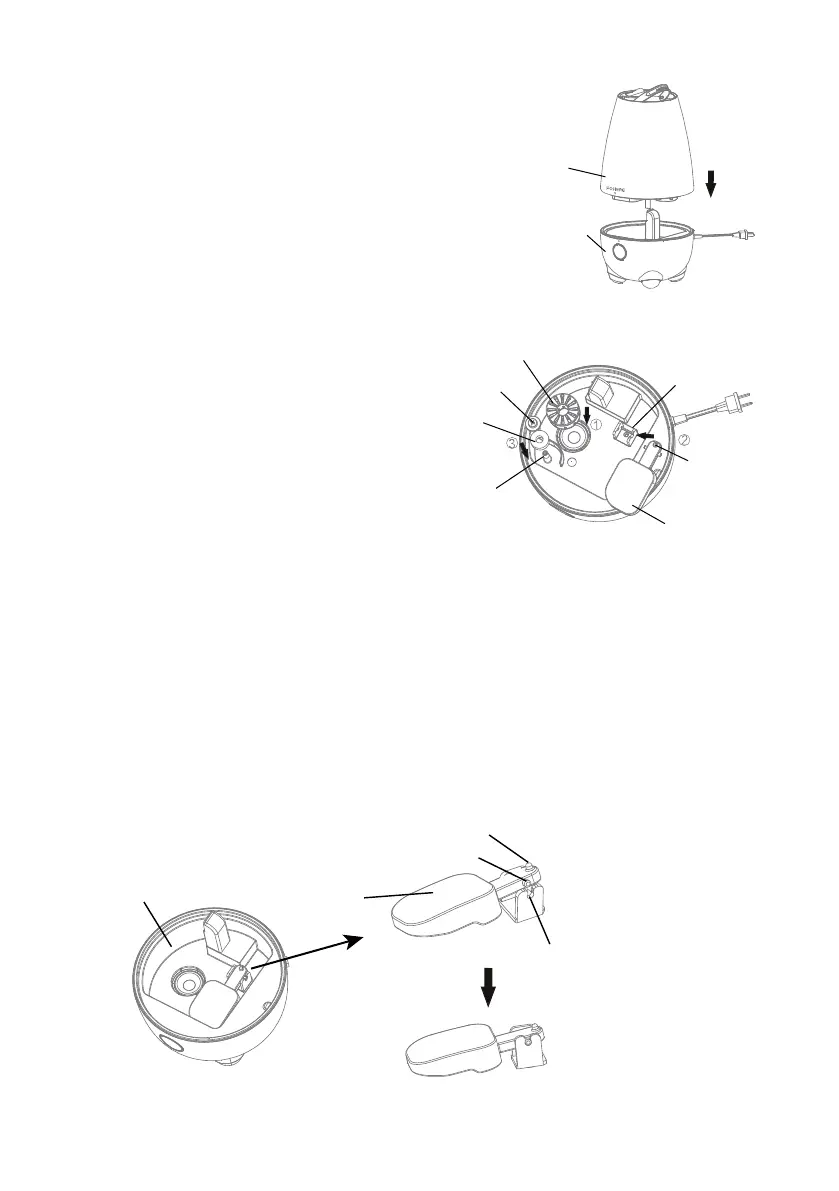

3.POSIZIONAMENTO DEL SERBATOIO D’ACQUA
Quando si cerca di riattaccare il serbatoio
dell'acqua alla sua sede, ricordarsi di
lasciare stampato il lato con dove si trova il
pulsante di controllo.
4.ASSEMBLAGGIO DEL GALLEGGIANTE
LEVA E DELL’ELEMENTO FILTRANTE.
1) Il gruppo dell'elemento filtrante deve
poggiare sopra la piastra
dell'atomizzatore nella scanalatura
dell'acqua.
2) Inserire i perni del galleggiante della
leva nei fori della staa e quindi
spingere il galleggiante della leva per
fissarlo. Ricordati di lasciare il punto
sporgente del galleggiante verso l'alto.
5.ASSEMBLAGGIO GALLEGGIANTE LEVA
1) Quando si utilizza l'umidificatore, controllare se la piastra galleggiante è installata
in posizione.
2) Se la piastra galleggiante non è installata in posizione, il lavello potrebbe perdere.
3) Mettere il galleggiante sul perno guida del galleggiante lungo il suo foro e quindi
premere il fermo del galleggiante sul perno guida in modo da garantire che il
galleggiante non fuoriesca dal perno guida.
Gruppo filtro
Staa
Punto
sporgente
verso l’altro
Piastra
galleggiante
Tappo
Galleggiante
Perno di guida
Base umidificatore
Piastra
galleggiante
Scanalatura assiale
Albero girevole
Punto sporgente verso l’alto
Nota:
Necessità di forzare l'albero
della leva galleggiante nella
fessura
Nota:
Diagramma schematico
dell'installazione in atto.
69
