Foppapedretti FOLDING - Page 7

Folding 7
2
6a 6b
7a 7b
8 9
tail belt
top zone
finestra di
ispezione
leva regolazione
poggipiedi
a
a
b
1
2
2

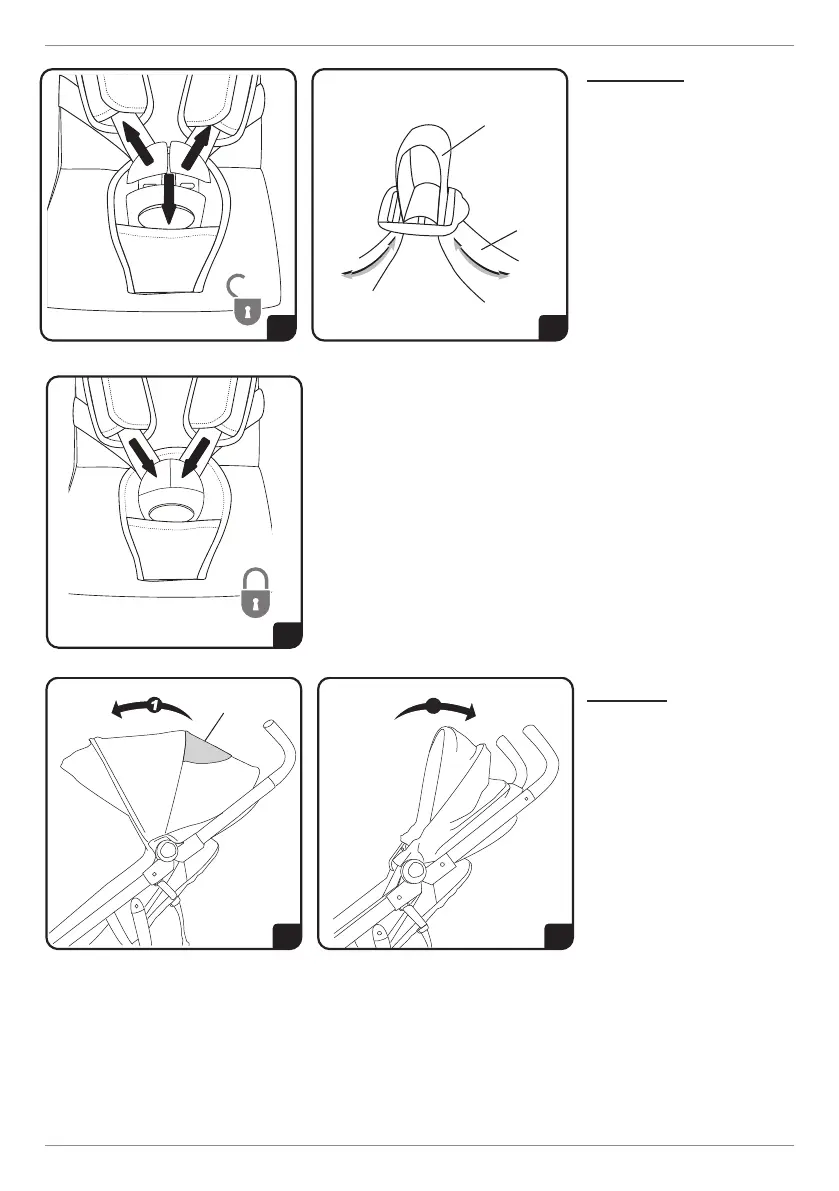

IMBRACATURA
Sganciare le cinture
Premere il pulsante della
bbia centrale 1 ed estrarre
le due linguette 2 dalla bbia
(Fig. 6a).
Regolare le cinture: Per
regolare la lunghezza delle
cinghie imbracatura in base
alla staturA del bambino, far
scorrere la cinghia tra l’anello
regolatore come indicato dalle
frecce in gura (Fig. 6b).
Aganciare le cinture
Inserire le linguette “1” nella
bbia “2” (Fig. 6c).
CAPOTTINA
Spiegare in avanti la capottina
per aprirla (1) o ripiegarla in
dietro (2) per richiuderla (Fig.
7a-7b).
4b
2
4a
1
3a 3b
5 6c
pulsante di
smontaggio
leva
“click”
1 1
2
freno disattivato
freno attivato
2
6a 6b
7a 7b
8 9
tail belt
top zone
finestra di
ispezione
leva regolazione
poggipiedi
a
a
b
1
2
2
