3. Explication des éléments de commande et des affichages

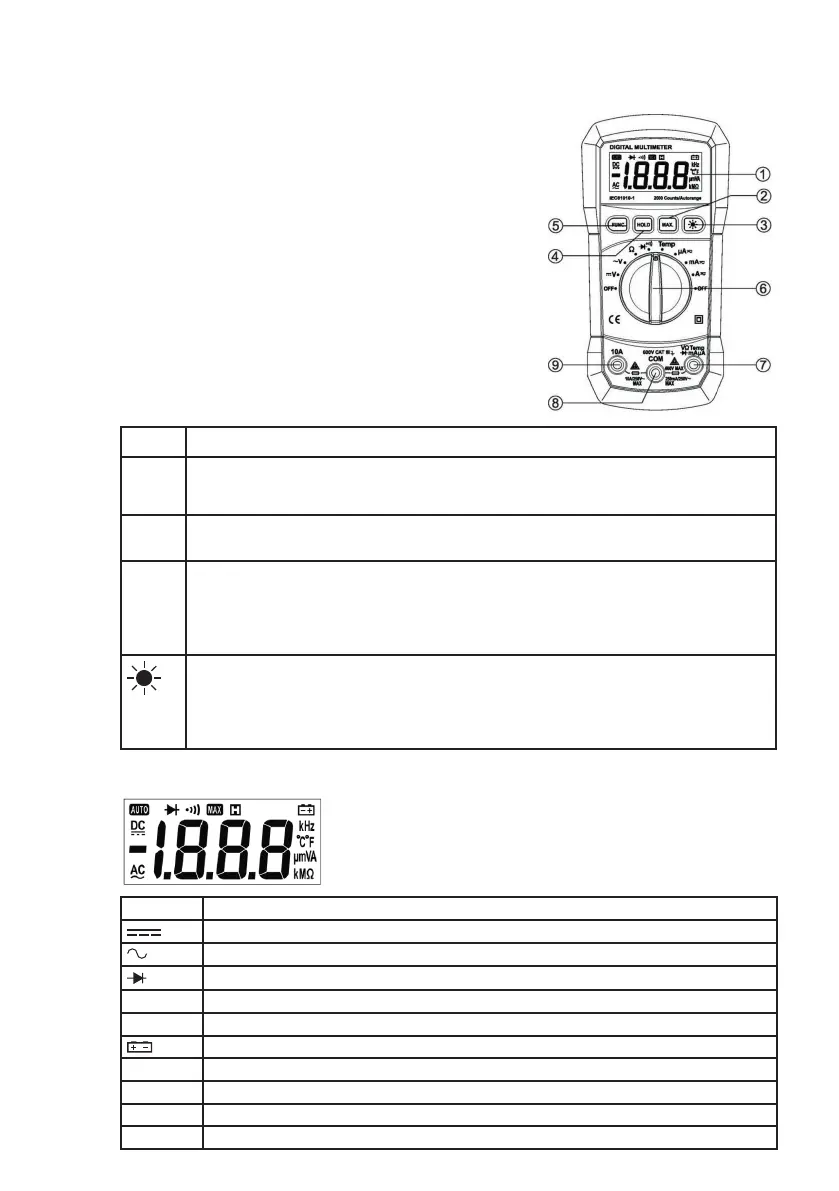

3.1. Représentation de l’appareil de mesure
1. Afficheur LCD
2. Touche « MAX »
3. Touche éclairage
4. Touche « HOLD »
5. Touche « FUNC »
6. Commutateur rotatif (bouton rotatif)
7. Prise de raccordement « V/Ω/μA/mA/Temp »
8. Prise de raccordement « COM »
9. Prise de raccordement « 10A »
3.2. Touches de fonction
Touche Fonction
Func La touche « FUNC » est une touche de sélection de fonction qui devient active avec
le déclencheur. Cette touche vous permet de commuter entre courant DC/AC, diode /
continuité et °C / °F.
HOLD Appuyez sur « HOLD » pour activer ou pour quitter le mode maintien dans n’importe
quel mode de fonctionnement. Cette touche devient active avec le déclencheur.
MAX Cette touche devient active avec le déclencheur. Si vous appuyez une fois sur cette
touche, la valeur maximale est maintenue (l’afficheur LCD indique « MAX »).
Lorsque la touche a été actionnée, le multimètre digital continue de fonctionner ; sur
l’afficheur, c’est toujours la valeur actuelle qui est traitée et la valeur maximale est
maintenue. REMARQUE : la valeur effectivement déterminée n’est pas la valeur crête.
Cette touche sert à commander le rétroéclairage. Cette touche devient active avec le
déclencheur. Si vous maintenez cette touche enfoncée durant plus de 2 secondes,
le rétroéclairage est allumé. Il reste allumé pendant env. 15 secondes et se coupe
automatiquement. Vous pouvez également éteindre le rétroéclairage en appuyant de
nouveau sur cette touche.
3.3. Afficheur
Affichage Signification
Tension DC ou courant DC
Tension AC ou courant AC
Diode
MAX Valeur maximale
HOLD Conserver les données
Indicateur de pile
kMΩ Ω kΩ MΩ est l’unité pour la résistance
°C / °F Unité pour la température (°C : degrés Celsius ; °F : degrés Fahrenheit)
µmVA mV, V est l’unité pour la tension / μA, mA, A est l’unité pour le courant
- Indique une valeur de mesure négative
