654
Apparaten har förkonfigurerats med DHCP för integrering via nätsladd. För integrering av apparaten via Wi-Fi se efter i
konfigurationsanvisningen hur krävda parametrar skall ställas in för Wi-Fi åtkomst.
3.1.2.1. Integrering i nätet med nätsladd
För anslutning av F-Link a/b eller seriell till nätet med nätsladd följ de steg som beskrivs nedan:
1. Anslut medlevererade nätsladdens ända till RJ45 näthylsdonet (LAN) på F-Link. Jämför med fig. 6.
2. Anslut medlevererade nätsladdens andra ända till en ledig RJ45 port i nätet.
3.1.2.2. Integrering i nätet med WI-FI
För anslutning av F-Link a/b eller seriell trådlöst till nätet följ de steg som beskrivs nedan:
1. Fäst medlevererad Wi-Fi-antenn på F-Link som bilden 5 visar. Fäll upp antennen till lodrätt läge.
2. Ladda ner konfigurationsanvisningen för F-Link från www.frama.com.
3. Koppla strömmen enligt beskrivning i nästa kapitel.
4. Konfigurera krävda parametrar.
3.2 Strömförsörjning
Fara!
1.Kontrollera att apparaten utvändigt inte skadats. Driftstart av en skadad apparat kan
vara livsfarlig.
2.En skadad anslutningsledning får endast ersättas med samma ledningstyp.
3.Kontrollera före varje installation kabeln och stickkontakten, speciellt då nätaggrega-
ten. Skador får endast åtgärdas av en fackman.
4.Stickproppen får endast anslutas till nätuttaget på ansluten apparat.
5.Dra alla ledningarna bakåt från apparaten så att de inte kan orsaka skada eller risk
för snubbling.
6.Dra med stickproppen nätsladden ur vägguttaget.
7.Håll barn på betryggande avstånd från apparaten.
8.Reparationer på apparaten får endast utföras genom Frama eller av en återförsäljare
från Frama. Öppna aldrig själv apparaten! Felaktig reparation kan för användaren
medföra allvarlig fara.
Återanslut först frankeringssystemets nätanslutning och koppla sedan på.
Anslut nu F-Link till nätaggregatet (anslut Power Supply enligt bilden 6). Stick sedan in nätaggregatet i ett lämpligt
nätuttag. Koppla in F-Link med brytaren On/Off (se bilden 6).
Programuppstarten (inkopplingsförloppet) för F-Link tar ca 2 minuter. Därefter tänds READY-LED. Apparaten
är nu driftklar.
3.3. Starta första förbindelsen med FramaOnline2
Anvisning!
Vid F-Link första förbindelse med FramaOnline2 utbyts olika data samt eventuellt
krävda programuppdateringar (firmwareupdate). Därför kan första förbindelsen ta
upp till 5 minuter! Beakta att vid en samtidig nyinstallation av frankeringssystemet
även den andra förbindelsen med FramaOnline2 kan ta upp till 5 minuter!
Utför vid första förbindelsen med FramaOnline2 en inspektion (se frankeringssystemets manual).
Vid en firmwareuppdatering visas följande meddelande på frankeringssystemets display:
F-Link Status: F008
F-Link laddar rmware!
F-Link koppla INTE ur!
Vänta tills READY LED
tänds, försök sedan
på nytt.
Vänta tills READY LED åter tänds (se nästa kapitel). Slå inte från
F-Link! Denna procedur kan dröja upp till 5 minuter!
Utför efter det READY LED åter lyser en andra inspektion.

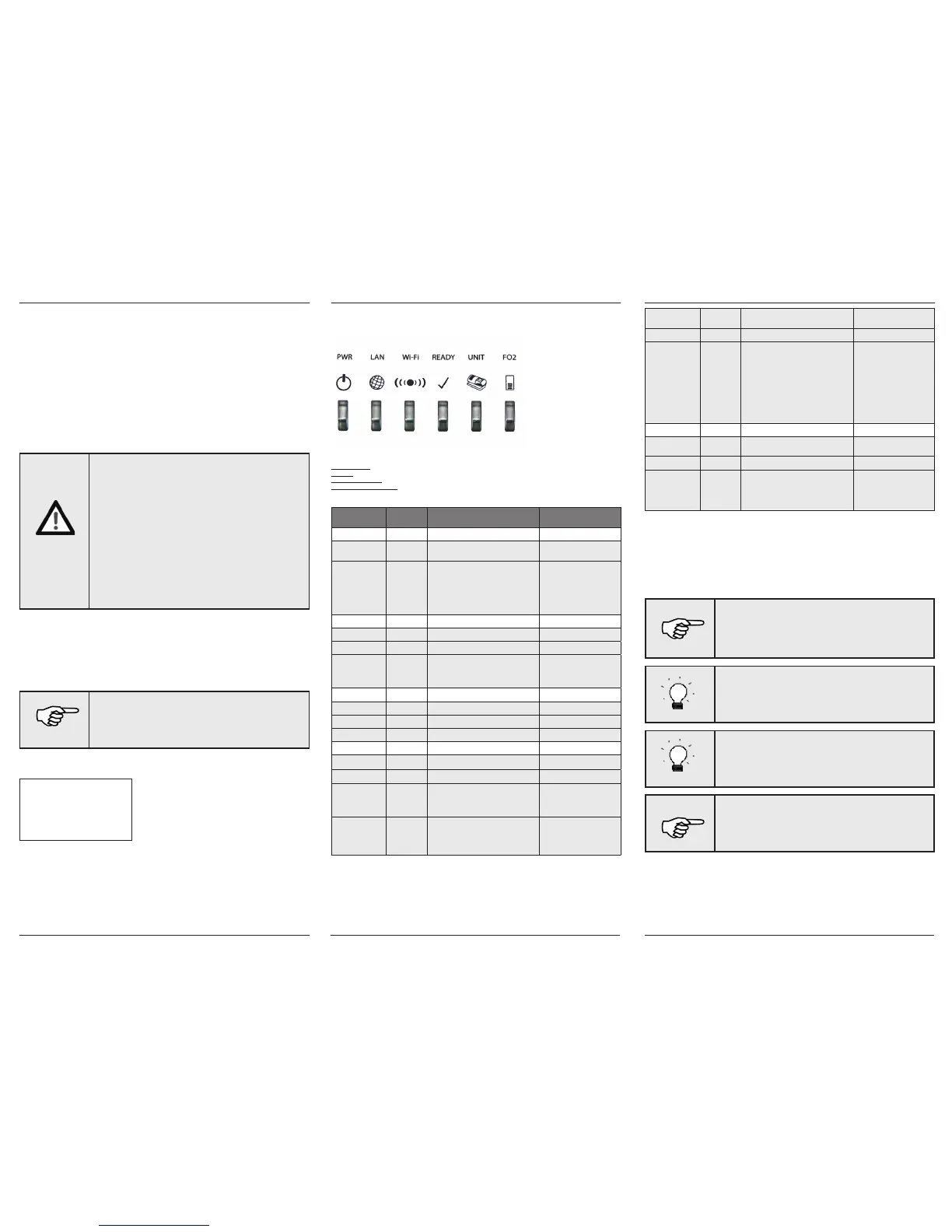

4. Kontrollamporna och deras betydelse
F-Link har 6 kontroll-LED. I detta avsnitt behandlas deras betydelse.
I tabellen nedan har kolumnerna följande betydelse:
LED beteckning: Uppgift om beteckningen av LED
Tillstånd: Olika tillstånd hos LED
Vad betyder tillstånd: LED-tillståndets betydelse för driften med F-Link
Anvisningar vid felfunktion: Ytterligare information om felfunktioner
LED
Beteckning
Tillstånd Tillståndets betydelse Anvisningar vid felfunktion
PWR Till F-Link är anslutet till strömnätet och
inkopplat (ON)
Från F-Link är inte anslutet till strömnätet eller
urkopplat (OFF)
Om denna LED lyser,
kontrollera nä-taggregatets
anslutning till apparaten och
att nätaggregatet är korrekt
kopplat till strömnätet. Tryck
ON/OFF-brytaren på appara-
tens baksida (fig. 6)
LAN Till F-Link är korrekt kopplat till LAN-nätet.
Blinkar F-Link sänder/tar emot data via LAN-nätet
Från F-Link är inte korrekt kopplat till
LAN-nätet.
Om denna LED inte lyser,
kontrollera nätsladden och
anslutningarna samt nätagg-
regatet vid motsatt ställe.
Wi-Fi Till** Wi-Fi-funktionen från F-Link är inkopplad.
Blinkar F-Link sänder/tar emot data via Wi-Fi
Från Wi-Fi-funktionen från F-Link är urkopplad.
READY Till F-Link är driftklar
Blinkar F-Link startar...
Blinkar* F-Link aktualiserar firmware Vänta tills LED åter lyser
kontinuerligt, innan franke-
ringssystemet återansluts till
FramaOnline2.
Från F-Link är inte driftklar Slå från F-Link. Vänta 10
s och återinkoppla F-Link.
Om felet kvarstår, kontakta
supporten.
UNIT Till Datatransferen mellan F-Link och franke-
ringssystemet är aktiv
Blinkar* F-Link aktualiserar firmware
Från Ingen datatransfer mellan F-Link och
frankeringssystemet
LED kopplas endast in för
förbindelse med FramaOn-
line2 servern och indikerar
att förbindelsen mellan
frankeringssystemet och
F-Link upprättats. Om denna
LED inte lyser, kontrollera
anslutningarna. Slå upp kapit-
let 3 och bilden på sidan 2
och jämför anslut-ningarna
noggrant.
FO2 Till Datatransferen mellan F-Link och Frama-
Online2 är aktiv
Blinkar* F-Link aktualiserar firmware
Från Ingen datatransfer mellan F-Link och
FramaOnline2
Vid felfunktion ges ett
meddelande ut på franke-
ringssystemets display. Med-
delandena beskrivs i detalj i
konfigurationsanvisningen.
* När LED READY, UNIT och FO2 blinkar samtidigt aktualiserar F-Link firmware. I detta tillstånd får F-Link INTE kopplas
ur!
** För att kunna använda Wi-Fi, koppla in Wi-Fi funktionen från F-Link och konfigurera Wi-Fi-parametrarna enligt
uppgifterna i konfigurationsanvisningen. Wi-Fi LED visar INTE om F-Link har lyckats upprätta förbindelsen till Access
Point via Wi-Fi! Kontrollera istället tillståndet för F-Link på webbläsarens skärm.
5. Felmeddelanden
F-Link ger vid felfunktion ut meddelanden på frankeringssystemets display. Vid första installationen ges meddelandena
principiellt på engelska.
Anvisning!
Ytterligare information om konfiguration av apparaten via integrerad webbläsare kan
du hämta och ladda ner ur konfigurationsanvisningen på adressen www.frama.com.
I denna anvisning ingår aktuell statuslista med anvisningar för felsökning och åtgärder.
Tips!
Den fast inställda IP-adressen för F-Link är: 192.168.1.200. Den dynamiskt givna
IP-adressen för F-Link visas vid felfunktion på frankeringssystemets display. Efter åter-
ställning av F-Link är den dynamiska IP-adresstilldelningen via DHCP avslutad.
Tips!
Adressen för FramaOnline2 är: fo2.frama.com.
Anvisning!
Vid apparatens firmwareuppdatering (status: F008) får apparaten absolut inte
frånkopplas nätet. Apparaten kan i detta fall skadas. Vänta tills READY – LED lyser
kontinuerligt innan apparaten kopplas ifrån nätet eller en ny förbindelse med
FramaOnline2 upprättas.
Principiellt indikeras vid statusmeddelanden som hänvisar till ogiltiga eller modifierande konfigurationsinställning IP-ad-
ressen för F-Link. Skriv in IP-adressen i webbläsarens adressrad för att kunna ta in konfigurationsmenyn för F-Link.
I konfigurationsanvisningen (nerladdning under frama.com) ingår den aktuella statuslistan med hänvisningar till
felsökning.
