Frama F-Link Frama F-Link Frama F-Link
654
Das Gerät wurde für die Einbindung per Netzwerkkabel mit DHCP vorkonfiguriert. Für die Einbindung des Gerätes
per Wi-Fi schlagen Sie bitte in der Konfigurationsanleitung nach, wie die benötigten Parameter für den Wi-Fi Zugang
eingestellt werden.
3.1.2.1. Einbindung in das Netzwerk per Netzwerkkabel
Befolgen Sie die nachfolgend aufgelisteten Schritte, um das F-Link a/b oder seriell an Ihr Netzwerk per Netzwerkkabel
anzuschließen:
1. Verbinden Sie ein Ende des mitgelieferten Netzwerkkabels mit der RJ45 Netzwerkbuchse (LAN) am
F-Link. Schauen Sie sich dazu Fig. 6 an.
2. Verbinden Sie das andere Ende des mitgelieferten Netzwerkkabels mit einem freien RJ45 Port
Ihres Netzwerkes.
3.1.2.2. Einbindung in das Netzwerk per Wi-Fi
Befolgen Sie die nachfolgend aufgelisteten Schritte, um das F-Link a/b oder seriell drahtlos in Ihr Netzwerk einzubinden:
1. Befestigen Sie die mitgelieferte Wi-Fi Antenne am F-Link, wie in Fig. 5 gezeigt. Klappen Sie die
Antenne in eine senkrechte Position.
2. Laden Sie die Konfigurationsanleitung zum F-Link von www.frama.com herunter.
3. Stellen Sie die Stromversorgung her, wie im nächsten Kapitel beschrieben.
4. Konfigurieren Sie die erforderlichen Parameter.
3.2 Stromversorgung herstellen
Gefahr!
1.Kontrollieren Sie das Gerät vor der Aufstellung auf äußere Schäden. Die Inbetriebnah-
me eines beschädigten Gerätes kann lebensgefährlich sein.
2.Eine beschädigte Anschlussleitung darf nur durch eine des gleichen Typs ersetzt
werden.
3.Vor jeder Installation Kabel und Stecker überprüfen, insbesondere an Steckernetztei-
len. Schäden nur durch einen Fachmann beheben lassen.
4.Netzstecker nur bei geschlossenem Gehäuse in die Steckdose einstecken.
5.Alle Kabel immer nach hinten vom Gerät wegführen und sicherstellen, dass keine
Beschädigungs- und Stolpergefahr besteht.
6.Stecker nicht mittels des Netzkabels aus der Steckdose ziehen.
7.Halten Sie Kinder vom Gerät fern.
8.Gerätereparaturen nur durch Frama oder einen autorisierten Frama Fachhandelspart-
ner durchführen lassen. Gerät unter keinen Umständen selber öffnen! Unsachgemäß
durchgeführte Reparaturen können eine erhebliche Gefahr für den Benutzer darstellen.
Stellen Sie zuerst den Netzanschluss des Frankiersystems wieder her und schalten Sie dieses ein.
Verbinden Sie jetzt das F-Link mit dem Steckernetzteil (Anschluss Power Supply in Fig. 6). Stecken Sie anschließend das
Steckernetzteil in eine passende Steckdose. Schalten Sie das F-Link am Schalter On/Off (siehe Fig. 6) ein.
Der Bootvorgang (Einschaltvorgang) des F-Link dauert ca. 2 Minuten. Anschließend leuchtet die
READY-LED auf. Das Gerät ist jetzt bereit.
3.3. Erste Verbindung mit FramaOnline2 herstellen
Hinweis!
Bei der ersten Verbindung des F-Link mit FramaOnline2 werden verschiedene Daten
ausgetauscht sowie eventuell notwendige Softwareupdates (Firmwareupdate)
durchgeführt. Dadurch kann die erste Verbindung bis zu 5 Minuten andauern!
Bitte beachten Sie, dass bei einer gleichzeitigen Neuinstallation des Frankiersystems die
zweite Verbindung zu FramaOnline2 ebenfalls bis zu 5 Minuten dauern kann!
Führen Sie für die erste Verbindung zu FramaOnline2 eine Inspektion (siehe Bedienungsanleitung Ihres Frankiersystems)
durch.
Im Fall eines Firmwareupdates erscheint die folgende Meldung im Display Ihres Frankiersystems:
F-Link Status: F008
F-Link lädt Firmware!
F-Link NICHT ausschalten!
Warten, bis READY LED
leuchtet, dann erneut
versuchen.
Warten Sie, bis die READY LED (siehe nächstes Kapitel) wieder leuchtet.
Schalten Sie das F-Link nicht aus! Der Vorgang kann bis zu 5 Minuten
dauern!
Führen Sie nach dem Wiederaufleuchten der READY LED eine zweite
Inspektion durch.

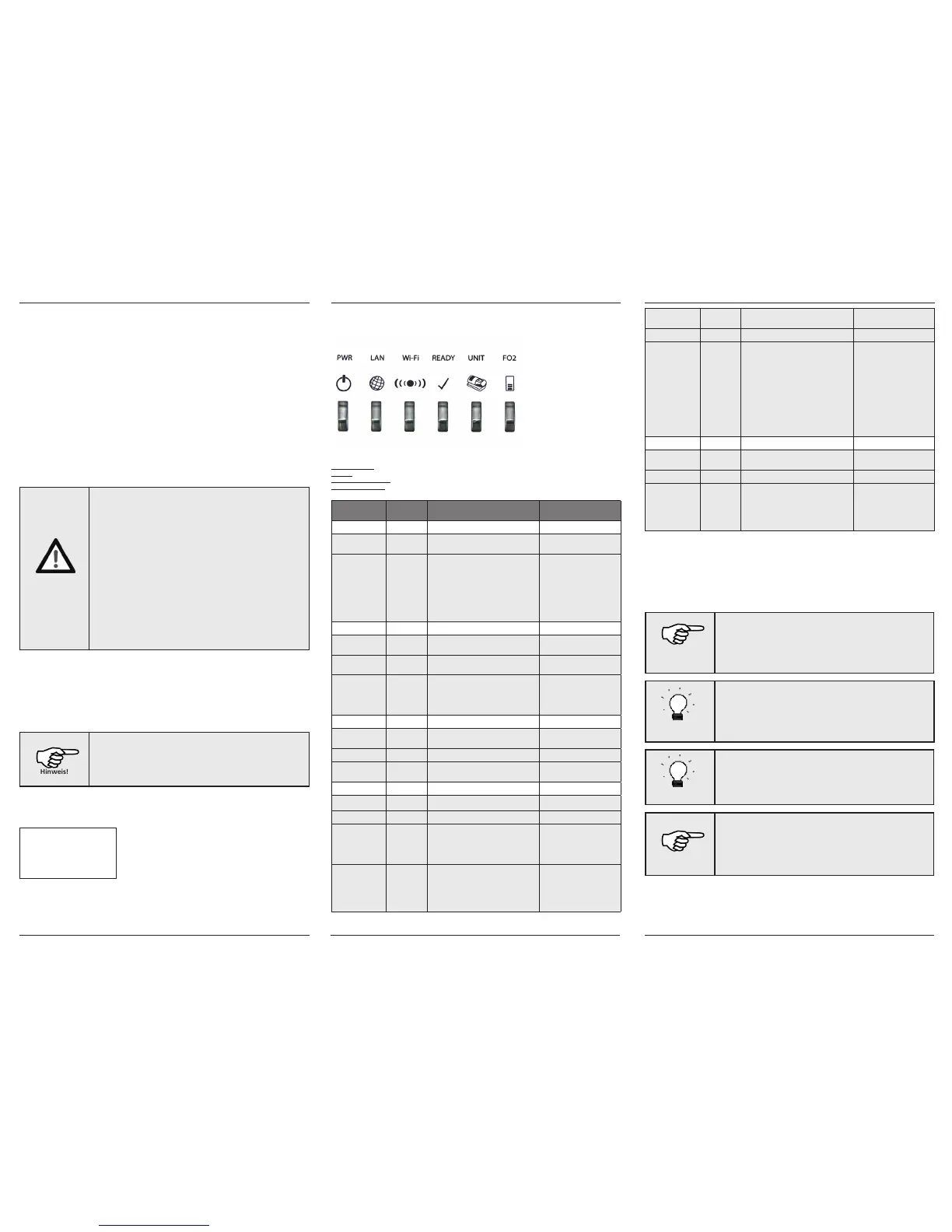

4. Kontrollleuchten und ihre Bedeutung
Das F-Link verfügt über 6 Kontroll-LEDs. Dieser Abschnitt behandelt ihre Bedeutung.
In untenstehender Tabelle haben die Spalten folgende Bedeutung:
LED Bezeichnung: Angabe der Bezeichnung über der LED
Zustand: Die verschiedenen möglichen Zustände der LED
Bedeutung von Zustand: Bedeutung des LED Zustandes für den Betrieb des F-Link
Hinweise im Fehlerfall: Weiterführende Information im Fehlerfall
LED
Bezeichnung
Zustand Bedeutung von Zustand Hinweise im Fehlerfall
PWR Ein F-Link ist mit dem Stromnetz verbun-den
und eingeschaltet (ON)
Aus F-Link ist nicht mit dem Stromnetz verbun-
den oder ausgeschaltet (OFF)
Leuchtet diese LED nicht,
kontrollieren Sie den
Anschluss des Steckernetzteils
am Gerät und ob das
Steckernetzteil korrekt mit
dem Strom-netz verbunden
ist. Drücken Sie den ON/OFF
Schalter an der Rückseite des
Gerätes (Fig. 6)
LAN Ein F-Link ist erfolgreich mit dem LAN Netz-
werk verbunden.
Blinkend F-Link sendet/empfängt Daten über das
LAN Netzwerk
Aus F-Link ist nicht mit dem LAN Netz-werk
verbunden.
Leuchtet diese LED nicht, prü-
fen Sie das Netz-werkkabel
und die Anschlüsse sowie
das Netzwerk-Gerät an der
Gegenstelle.
Wi-Fi Ein** Wi-Fi Funktion von F-Link ist einge-schal-
tet.
Blinkend F-Link sendet/empfängt Daten über Wi-Fi
Aus Wi-Fi Funktion von F-Link ist aus-
ge-schaltet.
READY Ein F-Link ist betriebsbereit
Blinkend F-Link startet…
Blinkend* F-Link aktualisiert Firmware Warten Sie, bis die LED
wieder dauerhaft leuchtet,
bevor Sie das Frankiersystem
erneut mit FramaOnline2
verbinden.
Aus F-Link ist nicht betriebsbereit Schalten Sie F-Link aus.
Warten Sie 10s und schalten
Sie F-Link wieder ein. Falls
der Fehler weiterhin besteht,
wenden Sie sich an den
Support.
UNIT Ein Datentransfer zwischen F-Link und Franki-
ersystem ist aktiv
Blinkend* F-Link aktualisiert Firmware
Aus Kein Datentransfer zwischen F-Link und
Frankiersystem.
LED wird nur bei Verbin-
dungen zum FramaOn-line2
Server eingeschaltet und
zeigt an, dass die Verbindung
zwischen dem Frankiersystem
und dem F-Link hergestellt
wurde. Leuchtet diese LED
nicht, kontrollieren Sie die
Anschlüs-se. Schauen Sie sich
Kapitel 3 und die Fig. auf
Seite 2 noch einmal genau
an und vergleichen Sie die
Anschlüsse.
FO2 Ein Datentransfer zwischen F-Link und Frama-
Online2 ist aktiv.
Blinkend* F-Link aktualisiert Firmware
Aus Kein Datentransfer zwischen F-Link und
FramaOnline2
Im Fehlerfall wird auf dem
Display ihres Fran-kiersystems
eine Meldung ausgegeben.
Diese Meldungen sind in
der Konfigurationsanleitung
näher beschrieben.
* Blinken die LED READY, UNIT und FO2 gemeinsam, aktualisiert F-Link seine Firmware. Schalten Sie F-Link in diesem
Zustand NICHT aus!
** Um Wi-Fi nutzen zu können, schalten Sie die Wi-Fi Funktion von F-Link ein und konfigurieren Sie die Wi-Fi Parame-
ter gemäß den Angaben in der Konfigurationsanleitung. Die Wi-Fi LED zeigt NICHT an, ob F-Link die Verbindung zum
Access Point per Wi-Fi erfolgreich aufbauen konnte! Prüfen Sie anstelle den Status von F-Link in der Browseroberfläche.
5. Fehlermeldungen
Das F-Link Gerät gibt im Fehlerfall Meldungen auf dem Display ihres Frankiersystems aus. Während der Erstinstallation
erscheinen die Meldungen grundsätzlich auf Englisch.
Hinweis!
Weitergehende Informationen zur Konfiguration des Gerätes über die eingebaute
Browseroberfläche können Sie der Konfigurationsanleitung entnehmen, welche Sie
unter www.frama.com herunterladen können.
Diese Anleitung enthält die jeweils aktuelle Statusliste mit Hinweisen zur Fehlersuche
und Behebung.
Tipp!
Die fest eingestellte IP-Addresse des F-Link lautet: 192.168.1.200. Die dynamisch
vergebene IP Ad-resse des F-Link wird im Fehlerfall im Display des Frankiersystems
angezeigt. Nach einem Reset des F-Link ist die dynamische IP Adressvergabe per DHCP
eingestellt.
Tipp!
Die Adresse von FramaOnline2 lautet: fo2.frama.com.
Hinweis!
Im Falle eines Firmware-Updates des Gerätes (Status: F008) dürfen Sie das Gerät unter
keinen Um-ständen vom Netz trennen. Es könnte dadurch beschädigt werden. Warten
Sie, bis die READY – LED dauerhaft leuchtet, bevor Sie das Gerät vom Netz trennen
oder eine erneute Verbindung mit FramaOnline2 aufbauen.
Grundsätzlich wird bei Statusmeldungen, die auf eine ungültige oder zu modifizierende Konfigurations-einstellung
hinweisen, die IP Adresse des F-Link angezeigt. Geben Sie die IP Adresse in die Adresszeile Ihres Browsers ein, um auf
die Konfigurationsmenüs des F-Link zugreifen zu können.
Die Konfigurationsanleitung (Download unter frama.com) enthält die jeweils aktuelle Statusliste mit Hinweisen zur
Fehlersuche.
